AMS 4533/4534: бериллиевая медь C17200 для аэрокосмической отрасли

AMS 4533 и AMS 4534 — аэрокосмические спецификации SAE на пруток и брус из бериллиевой меди C17200 (Alloy 25), надстроенные поверх базового стандарта ASTM B196. Первая нормирует состояние TF00 — состаренное на заводе, полностью готовое к механообработке; вторая — TH04, нагартованное перед старением состояние с максимальной для этой группы сплавов прочностью. Ниже разбираем, что именно требуют оба документа, чем отличаются от базового ASTM B196 и от родственной AMS-пары по мягкому состоянию, и как выглядит замена на БрБ2 по ГОСТ 15 835–2013 для прутка — без пересечения с уже разобранной у нас лентой по ASTM B194.

Что нормируют AMS 4533 и AMS 4534

AMS (Aerospace Material Specification) — система спецификаций SAE International на материалы для авиационной и космической техники. Она не изобретает сплавы заново, а берёт готовый промышленный стандарт — в данном случае ASTM B196 «Standard Specification for Copper-Beryllium Alloy Rod and Bar» — и добавляет требования уровня аэрокосмической приёмки: более жёсткую прослеживаемость по плавке, обязательную сертификацию каждой партии, у части позиций — утверждённый перечень источников поставки. По форме проката AMS 4533 и AMS 4534 — прямая пара к ASTM B194, которую мы разбирали для ленты и полосы: там базовый документ на плоский прокат, здесь — на круглый и квадратный пруток, брус.

Обе спецификации закрывают один и тот же сплав C17200 (в отечественной системе — БрБ2), но разные состояния поставки:

• AMS 4533 — пруток и брус в состоянии TF00 (прежнее обозначение AT): металл закален на твёрдый раствор и состарен на заводе-изготовителе. Приходит к заказчику уже с прочностью, дополнительная термообработка не нужна.
• AMS 4534 — то же состояние TF00, но с нагартовкой перед старением — TH04 (прежнее обозначение HT). Дополнительная холодная деформация перед выделением упрочняющей фазы поднимает прочность ещё на 5−15% против TF00 и это максимум для серийного проката из C17200.

Здесь распространена путаница: мягкое отожжённое состояние TB00 (закалка без старения, под последующую формовку) в пару AMS 4533/4534 не входит — его нормирует отдельный документ AMS 4650, а нагартованное, но ещё не состаренное состояние TB04 — AMS 4651. Если в чертеже стоит требование «мягкий пруток C17200 под гибку», это AMS 4650, а не AMS 4533. Путать эти четыре документа в спецификации на закупку — частая ошибка, которая приводит к заказу не того состояния металла.

Форма поставки по обеим спецификациям — круглый пруток и брус (квадрат, шестигранник) диаметром или толщиной примерно до 76 мм (3 дюйма); для более крупного сечения производитель предлагает состояние TF00 отдельной строкой сортамента. Проволока по этому же сплаву идёт по соседнему документу ASTM B197 — в статью про пруток мы её не включаем.

Свойства бериллиевой меди C17200 по AMS 4533/4534

Химический состав у обеих спецификаций общий — это одна и та же марка C17200 в разных состояниях термообработки. Различие полностью в механике.

Химический состав C17200 (по ASTM B196)

Механические свойства прутка и бруса по темперам

Крупный производитель сплава (Materion) разносит эти диапазоны по сечению проката: чем толще пруток, тем ниже нижняя граница прочности. Для дисперсионно-твердеющего сплава это нормально — старение идёт от поверхности вглубь, и в толстой заготовке сердцевина набирает меньше упрочняющей фазы, чем поверхностный слой.

Физические свойства (состояние после старения)

Ключевые особенности группы TF00/TH04 по AMS 4533/4534:

• Прочность на уровне легированных конструкционных сталей — 1140−1550 МПа при плотности втрое ниже стали, отсюда интерес аэрокосмической отрасли к этому сплаву для нагруженных узлов малого веса.
• Электропроводность выше, чем у ленты по ASTM B194 — 25−30% IACS против 22−28% у плоского проката того же сплава: сечение прутка меньше подвержено анизотропии структуры после прокатки.
• Твёрдость до 44 HRC в состоянии TH04 — сопоставима с закалённой инструментальной сталью, при этом сплав немагнитен.
• Разница между TF00 и TH04 — в технологии проката перед старением, марка та же. Нагартовка перед выделением упрочняющей фазы даёт дополнительный прирост прочности за счёт наклёпа сердцевины зерна.

Применение в аэрокосмической отрасли

Сочетание высокой удельной прочности, немагнитности и стойкости к заеданию (galling) делает прутки и брус C17200 по AMS 4533/4534 материалом для узлов трения и токоведущих элементов, где обычная сталь или бронза не подходят по массе или проводимости.

Шасси и механика планера. Втулки и подшипники скольжения в узлах шасси, где нужна стойкость к задиру под ударной нагрузкой без смазки в аварийном режиме — характерное применение сплава этого класса благодаря сочетанию твёрдости и коэффициента трения.

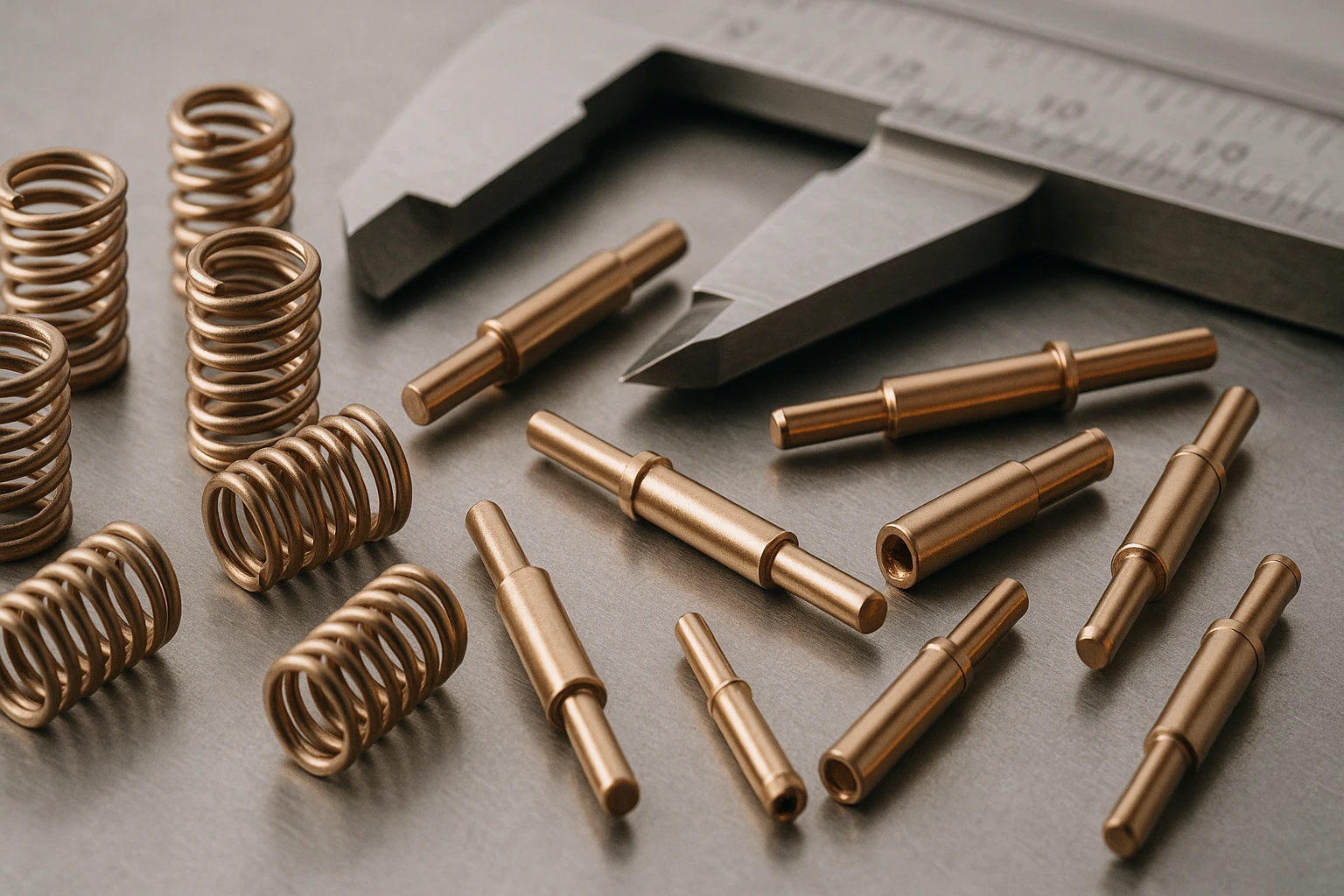

Электрические разъёмы и контакты. Круглые и коаксиальные разъёмы, пружинные контакты, токоведущие пружинные элементы бортовой электрики — там, где нужна одновременно упругость под многократный цикл сочленения и умеренная проводимость.

Крепёж и немагнитный инструмент. Шайбы, стопорные кольца, крепёж для приборных отсеков, где критично отсутствие магнитных помех для датчиков и компасов; искробезопасный инструмент для работы во взрывоопасных зонах обслуживания.

Приборостроение. Мембраны, упругие элементы измерительных приборов и датчиков давления, где важна стабильность упругих свойств при вибрации и перепаде температур.

Клапанная арматура и приводы. Штоки, седла и направляющие клапанов топливных и гидравлических систем — работа без смазки под нагрузкой и стойкость к коррозии в топливной среде.

Выбор между TF00 (AMS 4533) и TH04 (AMS 4534) для конкретной детали — вопрос запаса прочности против запаса пластичности. TH04 даёт больше прочности (до 1550 МПа) и твёрдости, но удлинение падает до 2−9% - деталь сложной формы из такого прутка проще получить механообработкой, чем гибкой или высадкой. Наш технолог соотносит темпер с технологией изготовления детали до того, как заказ уходит в производство.

Стандарты и сертификация

AMS-спецификации не заменяют базовый ASTM, а дополняют его требованиями аэрокосмической приёмки: сертификат соответствия на каждую партию с привязкой к плавке, расширенный объём испытаний, у ряда позиций — поставка только с утверждённых для авиационной отрасли производственных площадок. По нашей практике при переводе позиции с AMS на ГОСТ первым делом сверяют именно эту надстройку — химсостав и механика между американской и российской системой пересекаются, а требования к документообороту партии различаются сильнее.

Американские стандарты на пруток и брус C17200

Российские стандарты на пруток из бериллиевой бронзы

Прямого совпадения по числу состояний нет: ГОСТ 15 835–2013 признаёт мягкое (М) и твёрдое (Т) состояния, старение до финальной прочности в советской и российской практике исторически выполняет потребитель после формовки детали, а не завод-изготовитель проката. Американская система прутка, как и ленты по B194, продаёт готовое состаренное состояние (TF00, TH04) — разница философий та же, что мы разбирали для плоского проката по ASTM B194, только здесь она касается прутка и бруса.

Соответствие C17200 и БрБ2 по системам стандартов

Строки по JIS и GB подтверждены тем, что оба обозначения указаны производителем сплава (Materion) в перечне стандартов на тот же продукт — C17200 в форме прутка и бруса, наравне с ASTM и AMS. Построчную сверку допусков по текстам самих японского и китайского стандартов мы не проводили, поэтому в таблице стоит осторожный статус «близкий аналог».

Сертификация СМ: каждая партия прутка БрБ2 проходит ультразвуковой контроль на внутренние дефекты, сертификат качества с фактическим химсоставом и механическими свойствами на русском языке, соответствие ГОСТ 18 175–78 и ГОСТ 15 835–2013. При несоответствии — замена партии за счёт СМ.

Сравнение с аналогами

Химический состав БрБ2 и C17200 пересекается практически полностью, поэтому замена по марке вопросов не вызывает. Разница проявляется в состоянии поставки и в документообороте на партию.

Что из этого следует практически:

• По составу и прочности замена корректна один к одному. Диапазон бериллия БрБ2 (1,8−2,1%) целиком укладывается вокруг диапазона C17200 (1,80−2,00%), требования по никелю и кобальту совместимы.
• По состоянию поставки замена требует пересчёта. Если чертёж требует состояние TF00 или TH04 «как поставлено», а российский пруток идёт мягким или твёрдым несостаренным, старение организуют отдельно — либо у заказчика по режиму 320−340°C, либо в контуре контрактного производства СМ, с приёмкой готовой детали по твёрдости и пределу прочности.
• Замена TH04 на пруток без нагартовки перед старением потребует пересчёта режима. Прирост прочности TH04 над TF00 (5−15%) даёт предварительная холодная деформация перед старением — для БрБ2 такого температурно-деформационного паспорта в ГОСТ нет, поэтому под задачи с требованием максимальной прочности технолог согласует индивидуальный режим или подбирает увеличенный запас по сечению.

Рекомендации по переводу позиции: указать конкретный AMS-документ и темпер из спецификации, диаметр и требуемые свойства готовой детали, операцию изготовления (точение, гибка, штамповка). По этим данным технолог подбирает состояние по ГОСТ 15 835–2013, сортамент и, если нужно, режим старения.

Частые вопросы

Заключение

AMS 4533 и AMS 4534 — парные аэрокосмические спецификации на пруток и брус из бериллиевой меди C17200: первая нормирует заводское состаренное состояние TF00 (прочность 1140−1380 МПа), вторая — нагартованное перед старением TH04 с прочностью до 1550 МПа. Мягкое отожжённое состояние в эту пару не входит, для него действует отдельный документ AMS 4650. Российский аналог по составу и продуктовой форме — пруток БрБ2 (AERIS 1345) по ГОСТ 15 835–2013, марка — по ГОСТ 18 175–78; отличие в том, кто выполняет старение — завод-изготовитель проката по AMS или потребитель по советской и российской технологической традиции.
