ASTM B194: разбор стандарта на бериллиевую медь и сравнение с ГОСТ

Когда в чертёж заложен полуфабрикат по ASTM B194, а поставку нужно закрыть в России, вопрос всегда сводится к трём вещам: какая марка UNS указана, в каком темпере лист или полоса должны прийти на участок и чем это корректно заменить по ГОСТ. Стандарт ASTM B194 — Standard Specification for Copper-Beryllium Alloy Plate, Sheet, Strip, and Rolled Bar — описывает плиту, лист, полосу и катаный пруток из бериллиевой меди высокопрочной группы. Ниже разбираем его так, как читаем сами перед запуском заказа: марки, темпера, химсостав, механика и практика замены на отечественную БрБ2 по ГОСТ 18 175–78.

Что такое ASTM B194

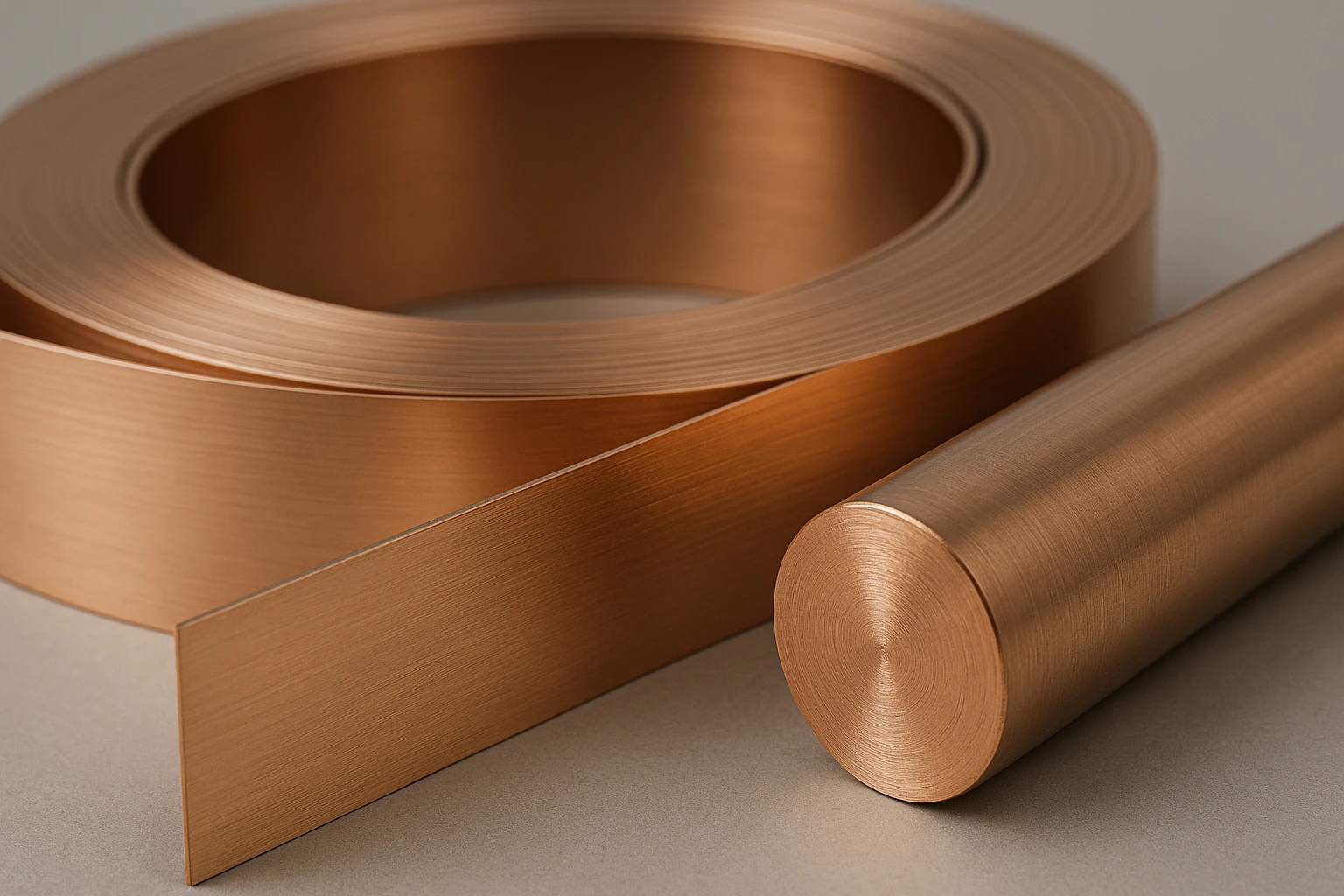

ASTM B194 — американский стандарт, который задаёт требования к плоскому и катаному прокату из бериллиевой меди высокопрочной группы: плита (plate), лист (sheet), полоса (strip) и катаный пруток (rolled bar). Его точное название — Standard Specification for Copper-Beryllium Alloy Plate, Sheet, Strip, and Rolled Bar, действующая редакция обозначается как ASTM B194−15.

Внутри документа нормируются 4 группы требований: химический состав, механические свойства (предел прочности, твёрдость, относительное удлинение), состояние поставки через систему темперов и порядок термообработки — закалка на твёрдый раствор, нагартовка, дисперсионное (старение) и заводское mill-hardened упрочнение. По базовому положению стандарта, если в заказе не оговорена марка, поставляется C17200 — это самый ходовой из бериллиевых сплавов, с пределом прочности после старения свыше 1300 МПа.

Важно сразу зафиксировать границу. Строго по области применения ASTM B194 нормирует высокопрочные марки на основе бинарной системы медь-бериллий: C17000 и C17200 (и её свинцовистую модификацию C17300). Высокопроводящие сплавы медь-кобальт-бериллий и медь-никель-бериллий — C17500 и C17510 — в плоском прокате идут по ASTM B534, в прутке и баре по ASTM B441. На практике в российских запросах все пять марок нередко «сваливают» под шапку B194, поэтому в разборе мы держим их в одной таблице, но с честной отметкой, какой стандарт марку реально закрывает.

Марки UNS в B194

Система UNS кодирует бериллиевые медные сплавы диапазоном C170xx-C175xx. Ключевой водораздел проходит по механике: марки с высоким бериллием (около 2%) дают прочность, марки с низким бериллием и добавкой кобальта или никеля — электро- и теплопроводность. Ниже сводка по 5 маркам, которые чаще всего фигурируют в запросах «по B194», с приведением к отечественному аналогу.

Разница между группами практическая. C17000 и C17200 набирают до 1300−1380 МПа при электропроводности порядка 22−28% IACS — это пружины, контакты, ответственный крепёж, инструмент во взрывобезопасном исполнении. C17500 и C17510 держат 690−830 МПа, но проводят ток на уровне 45−60% IACS — их берут туда, где важнее теплоотвод и стойкость к релаксации при нагреве: электроды контактной сварки, токоведущие пружинные элементы, детали пресс-форм. C17300 — это тот же C17200, но со свинцом 0,2−0,6% для чистовой обработки резанием; на прочность добавка почти не влияет.

Отдельно про C17200 и C17500 как марки — их применение, свойства и логику подбора мы разобрали подробно в отдельном материале: американские бериллиевые сплавы C17200 и C17500. Здесь фокус на самом стандарте и на темперах, которые определяют, в каком виде металл придёт на участок.

Обозначения темпера

Темпер в ASTM B194 — это не второстепенная строчка, а половина технического задания. Один и тот же C17200 в состоянии TB00 и в состоянии TH04 различается по пределу прочности вдвое, и перепутать их на входном контроле — значит запороть либо гибку, либо ресурс детали. Система обозначений задана по ASTM B601; в обиходе до сих пор ходят старые буквенные коды (A, H, AT, HT), и в запросах встречаются оба варианта.

Логика простая. TB00 (A) — мягкое закалённое состояние, в нём металл максимально пластичен: его штампуют, гнут, формуют, а старение проводят уже после придания формы, чтобы деталь набрала твёрдость. TD04 (H) — нагартованное твёрдое состояние под последующее старение. TF00 (AT) и TH04 (HT) приходят уже состаренными и, как правило, не требуют термообработки у заказчика — разница в том, что TH04 перед старением был нагартован и потому прочнее. По стандарту полуфабрикаты в TB00 и TD04 можно довести до уровня TF00 и TH04 старением при 316−357 °C (600−675 °F).

Группа mill-hardened — TM00 (AM), TM02 (½ HM), TM04 (HM), TM06 (XHM), TM08 (XHMS) — это заводское дисперсионное упрочнение по закрытой технологии производителя: металл приходит с гарантированным сочетанием прочности и формуемости и вовсе не нуждается в термичке на стороне заказчика. Для ГОСТ прямого кодового аналога у mill-hardened нет: в российской практике оперируют парой «закалённое / состаренное», поэтому при замене состояние поставки описывают через реальные значения твёрдости и σв, а не через букву темпера.

Сравнение с ГОСТ 18 175–78 / БрБ2

Отечественный ответ высокопрочной бериллиевой меди — бронза БрБ2 по ГОСТ 18 175–78 (сплавы медные, обрабатываемые давлением, безоловянные). По химии БрБ2 содержит 1,8−2,1% бериллия и 0,2−0,5% никеля, остальное медь. Это укладывается в диапазон C17200 (Be 1,80−2,00%, суммарно Ni+Co не менее 0,20%), поэтому C17200 и БрБ2 — корректная пара «1 к 1» по составу.

По механике сплавы тоже сходятся. C17200 в состоянии TF00 даёт σв порядка 1140−1310 МПа при твёрдости 36−42 HRC; БрБ2 после закалки и старения по ГОСТ выходит на предел прочности до 1250 МПа и твёрдость около 350−400 HB — это тот же класс. Электропроводность обеих марок держится в районе 22−30% IACS. То есть по рабочим характеристикам замена C17200 на БрБ2 рабочая: пружинные свойства, стойкость к релаксации, немагнитность и искробезопасность сохраняются.

Расхождения лежат не в химии, а в трёх местах. Первое — типоразмерная сетка: американский лист и полоса нормируются в дюймовых толщинах, отечественный сортамент — в миллиметрах, и точного совпадения по толщине или ширине может не быть, тогда закладывают ближайший больший размер с припуском. Второе — система состояний: у ГОСТ нет прямого кода под mill-hardened, состояние поставки согласовывают по твёрдости и σв. Третье — C17300 со свинцом: в БрБ2 свинец не нормирован, и если в чертеже нужна именно автоматная обрабатываемость, это отдельно оговаривают.

Для высокопроводящих марок аналогом выступает БрНБТ (бронза никель-бериллий-титан). По функции она встаёт на место C17510 и C17500 — высокая проводность, стойкость к нагреву, — но по химии это никель-бериллиевая система, тогда как C17500 построена на кобальте. Поэтому БрНБТ мы позиционируем как функциональный аналог по проводимости и режиму работы, а не как химического двойника, и при ответственном применении сверяем свойства по конкретному сертификату.

Нюансы замены и поставка Специальные Материалы

На бумаге пара C17200-БрБ2 выглядит однозначно, но на участке заказ разваливается обычно по деталям. Собрали то, на что смотрим сами перед тем, как подтвердить замену по чертежу.

Состояние поставки важнее марки. Если в спецификации стоит TB00 (мягкое) под последующую гибку, а придёт TF00 (состаренное) — деталь треснет на формовке. И наоборот, поставка мягкого металла туда, где ждали готовую твёрдость, означает лишний цикл старения на стороне заказчика. Первым делом сверяем букву темпера с операцией, а не только марку.

Бериллиевая медь — материал специфический по обработке: пыль и аэрозоли при шлифовке и резке требуют местной вытяжки и средств защиты. Это не влияет на выбор марки, но влияет на подготовку производства, и в расчёт поставки мы это закладываем сразу.

Толщина и раскрой. По плите и полосе имеет смысл заранее назвать чистовые размеры детали — тогда подбираем заготовку по отечественному сортаменту с минимальным припуском, а не режем крупный лист в стружку. По катаному прутку сверяем диаметр и состояние (нагартовка или старение).

«Специальные Материалы» закрывают такие позиции с двух сторон: подбираем корректный отечественный аналог под марку и темпер ASTM B194 и, где нужно, изготавливаем деталь по чертежу заказчика из БрБ2 или БрНБТ — с термообработкой под требуемое состояние и с сертификатом на состав и механику. Каталог бериллиевой бронзы БрБ2 — по ссылке в конце. Если марка в чертеже относится к высокопроводящей группе (C17500, C17510), это отмечаем отдельно и ведём подбор через БрНБТ с проверкой проводимости по сертификату.

Частые вопросы

Что именно нормирует ASTM B194?

Плиту, лист, полосу и катаный пруток из высокопрочной бериллиевой меди. Стандарт задаёт химсостав, механические свойства и систему состояний поставки (темперов) для марок C17000 и C17200; полное название — Standard Specification for Copper-Beryllium Alloy Plate, Sheet, Strip, and Rolled Bar.

Какие марки UNS входят в стандарт?

Базовые — C17000 (Alloy 165) и C17200 (Alloy 25), плюс свинцовистая C17300 для обработки резанием. Высокопроводящие C17500 и C17510 формально идут по смежным нормам (ASTM B534 для плоского проката, B441 для прутка), хотя в запросах их часто пишут «по B194».

Чем отличаются темпера TB00, TD04, TF00 и TH04?

TB00 (A) — мягкое закалённое состояние под гибку и штамповку. TD04 (H) — нагартованное твёрдое. TF00 (AT) — закалённое и состаренное. TH04 (HT) — нагартованное и состаренное, самое прочное из четырёх. TB00 и TD04 доводят до TF00 и TH04 старением при 316−357 °C.

Что такое mill-hardened темпера TM00-TM08?

Это состояния заводского дисперсионного упрочнения (AM, ½ HM, HM, XHM, XHMS): металл приходит с готовым сочетанием прочности и формуемости и не требует термообработки у заказчика. Прямого кода по ГОСТ у них нет, поэтому состояние описывают через твёрдость и предел прочности.

Какой российский аналог у C17200?

Бронза БрБ2 по ГОСТ 18 175–78: 1,8−2,1% бериллия, 0,2−0,5% никеля, медь остальное. По составу и механике (σв до 1250 МПа, твёрдость до 350−400 HB) это прямой аналог C17200.

Можно ли заменить C17500 на БрБ2?

Нет, это разные группы. C17500 — высокопроводящая медь-кобальт-бериллий с проводимостью 45−60% IACS и прочностью 690−830 МПа. Её функциональный аналог — БрНБТ, а не БрБ2. БрБ2 соответствует высокопрочной группе C17000-C17200.

На что смотреть при замене по чертежу?

На три вещи: марку (высокопрочная или высокопроводящая группа), темпер (состояние поставки под конкретную операцию) и типоразмер (дюймовый сортамент против миллиметрового). Расхождение по любому из трёх пунктов на входном контроле дороже, чем согласование на этапе заказа.

Заключение

ASTM B194 — это про высокопрочную бериллиевую медь C17000 и C17200 в плоском и катаном прокате, а ключ к правильной поставке — связка «марка плюс темпер». По составу и механике C17200 закрывается отечественной БрБ2 по ГОСТ 18 175–78 без потери свойств, высокопроводящие C17500 и C17510 — бронзой БрНБТ по функции. Главное — не подтверждать замену по одной только марке: состояние поставки (TB00, TD04, TF00, TH04 или mill-hardened) и типоразмер решают, встанет деталь в узел или уйдёт в брак.
