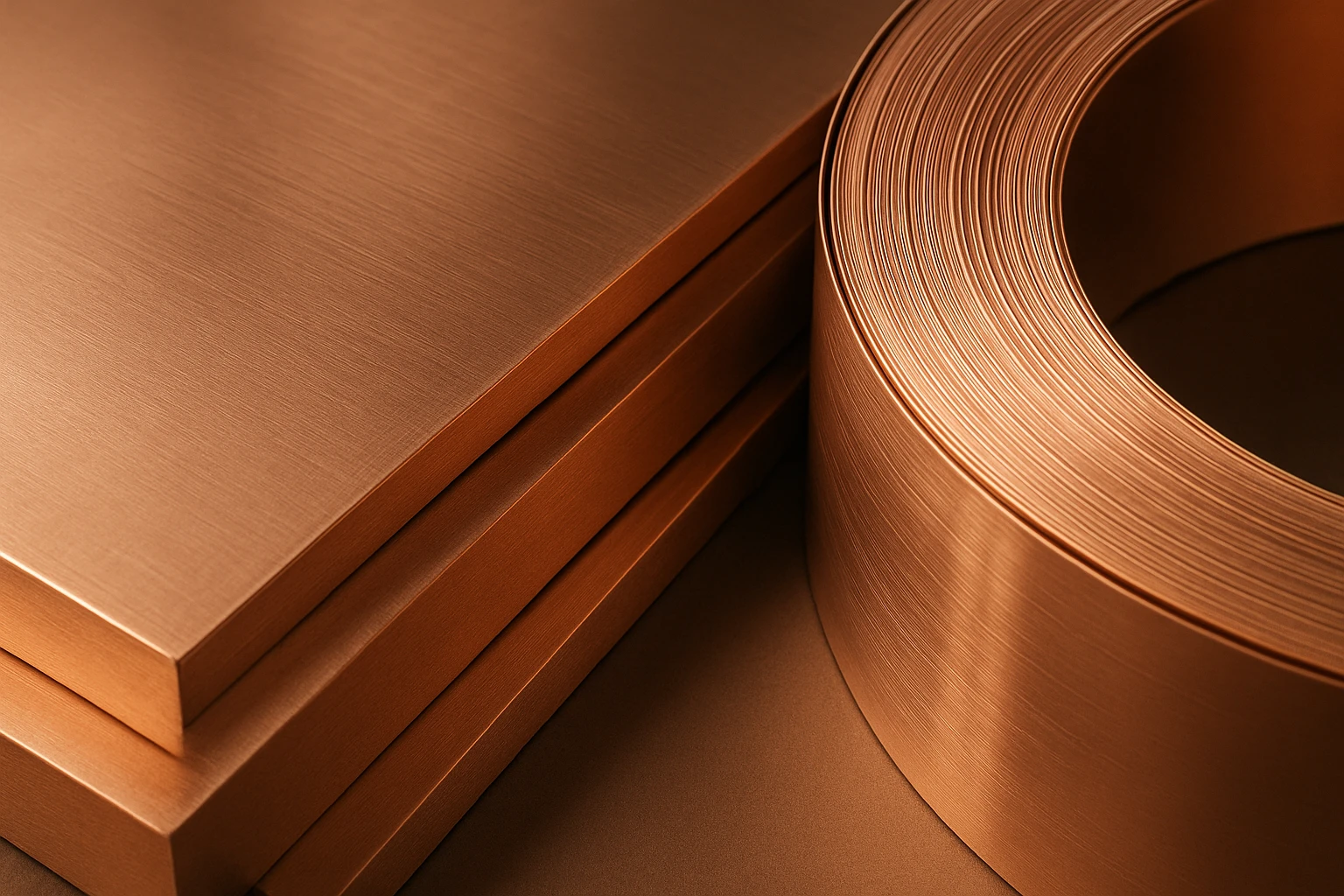

EN 1652, EN 1653, EN 1654: разбор европейской серии стандартов на медь и бронзу в листах, плитах и полосе

Когда в спецификации заказчика вместо привычной марки БрОФ или БрБ2 стоит запись вида CW452K или CW024A, у снабженца возникает закономерный вопрос: по какому стандарту это катать, что за форма проката имеется в виду и чем европейская логика отличается от ГОСТ. Три стандарта — EN 1652, EN 1653 и EN 1654 — закрывают почти весь плоский прокат из меди и медных сплавов: плиту, лист, полосу и круги (заготовки-диски). Ниже разберём, что нормирует каждый из трёх, как устроена система обозначений CW и как по одной марке понять, с каким материалом вы имеете дело. По нашей практике именно на этом этапе теряется больше всего времени: марку читают неправильно, заказывают не ту форму и получают несоответствие уже на приёмке.

Серия EN 1652−1654: общий обзор

Три стандарта вышли одним пакетом в конце 1990-х (EN 1652:1997, EN 1653:1997 с поправкой A1:2000, EN 1654:1997 с корректировкой AC:2003) и вместе заменили старые британские BS 2870 и BS 2875. Смысл разделения простой: один и тот же по химии материал ведёт себя по-разному в зависимости от того, куда он идёт. Медный лист под кровлю и медный лист под стенку парового котла — формально одна марка, но требования к контролю, механике и сплошности у них разные. Поэтому европейцы развели прокат не по химсоставу, а по области применения.

Внутри каждого стандарта работает единый принцип: задаются химический состав, механические свойства, состояния поставки (степень нагартовки или отжига) и допуски на размеры и форму. Отдельно прописаны отбор проб, методы испытаний для подтверждения соответствия и условия поставки. Химия при этом берётся не из самого EN 1652, а из общих составных стандартов серии (EN 1173 и EN 1412 по обозначениям, составные таблицы по маркам), а конкретный продуктовый стандарт добавляет свойства и геометрию под свою форму. Это ключевое отличие от ГОСТ, где марка и сортамент часто прописаны в разных, но параллельных документах без единой сквозной нумерации.

Что регламентирует каждый стандарт

Разница между тремя документами удобнее всего видна в таблице — по трём осям: форма проката, назначение и что стандарт добавляет сверх базовых требований.

Логика чтения таблицы такая. EN 1652 — универсальный документ, к нему обращаются, когда особых оговорок по давлению или упругости нет. EN 1653 включается там, где металл держит давление или работает в горячей воде и паре: сюда идут деоксидированная медь Cu-DHP (CW024A) и ряд латуней, а контроль строже, потому что дефект стенки сосуда под давлением стоит дороже. EN 1654 — самый узкий по геометрии: под него попадает тонкая холоднокатаная лента для штампованных пружинных контактов, где важны стабильный модуль упругости и жёсткий допуск по толщине в сотые доли миллиметра. Для катодной меди и бронзовой ленты под токоведущие пружины это профильные документы, и путать их нельзя: полоса под коннектор из EN 1652 может не пройти по упругим характеристикам, заявленным в EN 1654.

Система обозначений CW: как устроен европейский номер

Европейский номер марки задаётся стандартом EN 1412 и всегда состоит из шести знаков. Разберём на примере CW452K — это оловянная (фосфористая) бронза CuSn6.

• 1-й знак — C. Всегда «C» (Copper): материал на медной основе.
• 2-й знак — W. Форма поставки. W (Wrought) — деформируемый полуфабрикат: катаный, тянутый, прессованный. Для литья ставят CC, для лигатур — CM, для чушки на переплав — CB. Прокат по EN 1652−1654 всегда начинается с CW.
• 3-й, 4-й, 5-й знаки — 452. Трёхзначный порядковый номер в реестре. Диапазон 000−799 отведён под зарегистрированные (унифицированные) марки, 800−999 зарезервирован под опытные и не унифицированные. Сам по себе номер свойств не кодирует — это просто индекс.
• 6-й знак — K. Буква группы сплава. Именно она несёт смысл: по ней сразу видно семейство материала.

Расшифровка буквы группы по EN 1412:

Практический вывод: чтобы понять природу европейской марки, читать надо не число, а последнюю букву. CW024A — это медь (A), CW101C — низколегированная медь (C, сюда попадает бериллиевая бронза CuBe2), CW302G — алюминиевая бронза, CW354H — купроникель 70/30, CW452K — оловянная бронза, CW508L — латунь. Число между ними на группу не влияет.

Как читать марку CW и выбрать стандарт

Соберём алгоритм на конкретном примере. Пришла заявка: «полоса CW452K, состояние H040, 0,5×250 мм». Разбираем по шагам.

1. CW — деформируемый прокат из меди. Значит, работаем в серии EN 1652−1654, а не в литейных стандартах. 2. 452K — буква K, группа оловянных бронз. По составным таблицам CW452K соответствует CuSn6 с содержанием олова 5,5−7,0%. Это классическая пружинная бронза. 3. Форма — полоса, толщина 0,5 мм. Тонкая холоднокатаная лента до 1,0 мм под пружинящий элемент — зона ответственности EN 1654. Если бы речь шла о плите 20 мм под опорную деталь, работал бы EN 1652. 4. Состояние H040 — обозначение по твёрдости (нагартовка); в системе EN состояние кодируется отдельным символом после марки и задаёт степень наклёпа или отжига. Для пружинного контакта берут нагартованные состояния, для гибки под большой радиус — более мягкие.

Так по одной строке спецификации восстанавливается вся картина: это фосфористая бронза CuSn6, лента, пружинного назначения, по EN 1654, в нагартованном состоянии. Второй частый пример — CW024A по EN 1653: медь Cu-DHP, лист или круг, назначение под сосуд под давлением или теплообменник; для общей кровли та же медь пошла бы уже по EN 1652 как Cu-ETP (CW004A) или Cu-OF (CW008A). Одна химия, разные стандарты и разный контроль — выбор диктует назначение изделия.

Формы проката и состояния поставки

Стоит держать в голове границы форм, потому что именно на них спотыкаются заявки.

• Плита — толстый плоский прокат (обычно свыше 10 мм), режется в мерные карты. Есть в EN 1652 и EN 1653.
• Лист — плоский прокат средней толщины, поставляется листами. EN 1652 и EN 1653.
• Круги (диски) — вырубленные из листа заготовки под глубокую вытяжку (донья котлов, посуда). Присутствуют во всех трёх продуктовых логиках, кроме узкой ленточной EN 1654.
• Полоса (лента) — рулонный тонкий прокат. В общем виде есть в EN 1652, а тонкая прецизионная лента 0,1−1,0 мм под пружины вынесена в отдельный EN 1654.

Состояние поставки в европейской системе задаётся отдельным кодом после марки и опирается либо на твёрдость, либо на предел прочности, либо на степень деформации. Для бронзовой ленты под контакты берут нагартованные состояния (выше упругость и предел текучести), для деталей под последующую гибку — отожжённые или полунагартованные. Одна и та же марка CuSn6 в мягком и в твёрдом состоянии по механике различается заметно, поэтому состояние в заявке столь же обязательно, как марка и размер.

Отличие от ГОСТ и поставка Специальные Материалы

Разница в философии обозначений сводится к следующему. ГОСТ кодирует химию прямо в имени марки: БрОФ6,5−0,15 читается как «бронза оловянно-фосфористая, 6,5% олова, 0,15% фосфора» — состав виден без справочника. Европейский CW452K состав не показывает: число — это индекс реестра, а о природе сплава говорит только буква группы. Российская марка самодостаточна для инженера, европейская требует обращения к составным таблицам EN 1412 и EN 1173. Второе отличие — разведение по назначению: у ГОСТ марка и сортамент лежат в отдельных документах, а область применения обычно не зашита в номер стандарта, тогда как серия EN 1652−1654 изначально делит прокат по тому, куда он пойдёт.

Полная таблица соответствия конкретных марок EN и ГОСТ (какая CW-марка какому БрОФ, БрБ2 или Cu-DHP отвечает) вынесена в отдельный разбор — соответствие EN 1652−1654 и ГОСТ. Здесь ограничимся принципом.

Что это даёт на поставке. Когда заказчик приходит с европейской спецификацией, технологи Специальные Материалы восстанавливают по марке CW и стандарту российский аналог, подбирают состояние поставки и форму, а при отсутствии прямого аналога считают замену по составу и механике. Бронзовый плоский прокат и заготовки-диски изготавливаем по чертежам заказчика; при несоответствии заявленным характеристикам — замена за счёт Специальные Материалы. Каталог бронзы с марками и формами собран в разделе /katalog/bronza/.

Частые вопросы

Что означают буквы CW в начале марки?

C — медь как основа, W — деформируемый (катаный, тянутый, прессованный) полуфабрикат. Пара CW открывает все марки проката по EN 1652−1654. Литьё маркируется CC, лигатуры — CM, чушка на переплав — CB.

Как по марке CW понять, что это бронза, а не латунь?

Смотрите на последнюю букву. K — оловянная бронза (например, CW452K, CuSn6), G — алюминиевая бронза. Латуни идут под L или M (двойные) и N, P, R, S (сложные и свинцовистые). Медно-никелевые — под H. Число между CW и буквой на группу не влияет.

Чем EN 1652 отличается от EN 1653, если марка одна и та же?

Назначением и жёсткостью контроля. EN 1652 — прокат общего назначения. EN 1653 — тот же по химии материал, но под котлы, сосуды под давлением и теплообменники, с ужесточёнными требованиями к сплошности и механике и с учётом работы под нагревом. Медь Cu-DHP (CW024A) под сосуд идёт по EN 1653, та же медь под кровлю — по EN 1652.

Почему полоса под пружины вынесена в отдельный EN 1654?

Потому что у ленты под пружинящие контакты нормируются упругие свойства и жёсткий допуск по толщине в сотые доли миллиметра, чего нет в общих требованиях. EN 1654 покрывает тонкую холоднокатаную полосу 0,1−1,0 мм шириной до 350 мм — типичный размер под штампованный разъём или контакт.

Что значит число в марке, например 452 в CW452K?

Это порядковый номер марки в европейском реестре по EN 1412. Свойств и состава он не кодирует — служит уникальным индексом. Диапазон 000−799 отведён под зарегистрированные марки, 800−999 — под опытные и не унифицированные.

Есть ли в этих стандартах бериллиевая бронза, аналог БрБ2?

Бериллиевая бронза CuBe2 обозначается CW101C — буква C, группа низколегированных медных сплавов, поскольку бериллия в ней менее 5%. В плоском прокате общего назначения она проходит по EN 1652, тонкая пружинная лента из неё — по EN 1654. По логике обозначений это ближайший европейский родственник российской БрБ2.

Как заказать прокат, если у меня только европейская марка CW?

Достаточно марки CW, стандарта (EN 1652, 1653 или 1654), формы, размера и состояния поставки. По этим данным технологи Специальные Материалы определяют состав, подбирают российский аналог или считают замену и изготавливают прокат по чертежу. Кросс-таблицу марок EN-ГОСТ смотрите в связанном разборе соответствия.

Итог

Серия EN 1652−1654 устроена логично, если держать в голове два ключа. Первый — разделение по назначению: общий прокат (EN 1652), сосуды под давлением (EN 1653), пружинная лента (EN 1654), при этом форма проката жёстко привязана к стандарту. Второй — чтение марки CW по EN 1412, где смысл несёт последняя буква группы, а не число. Освоив эти два принципа, любую европейскую спецификацию на медь и бронзу вы разложите на состав, форму и назначение без справочника под рукой, а дальше — подбор российского аналога или прямое изготовление.
