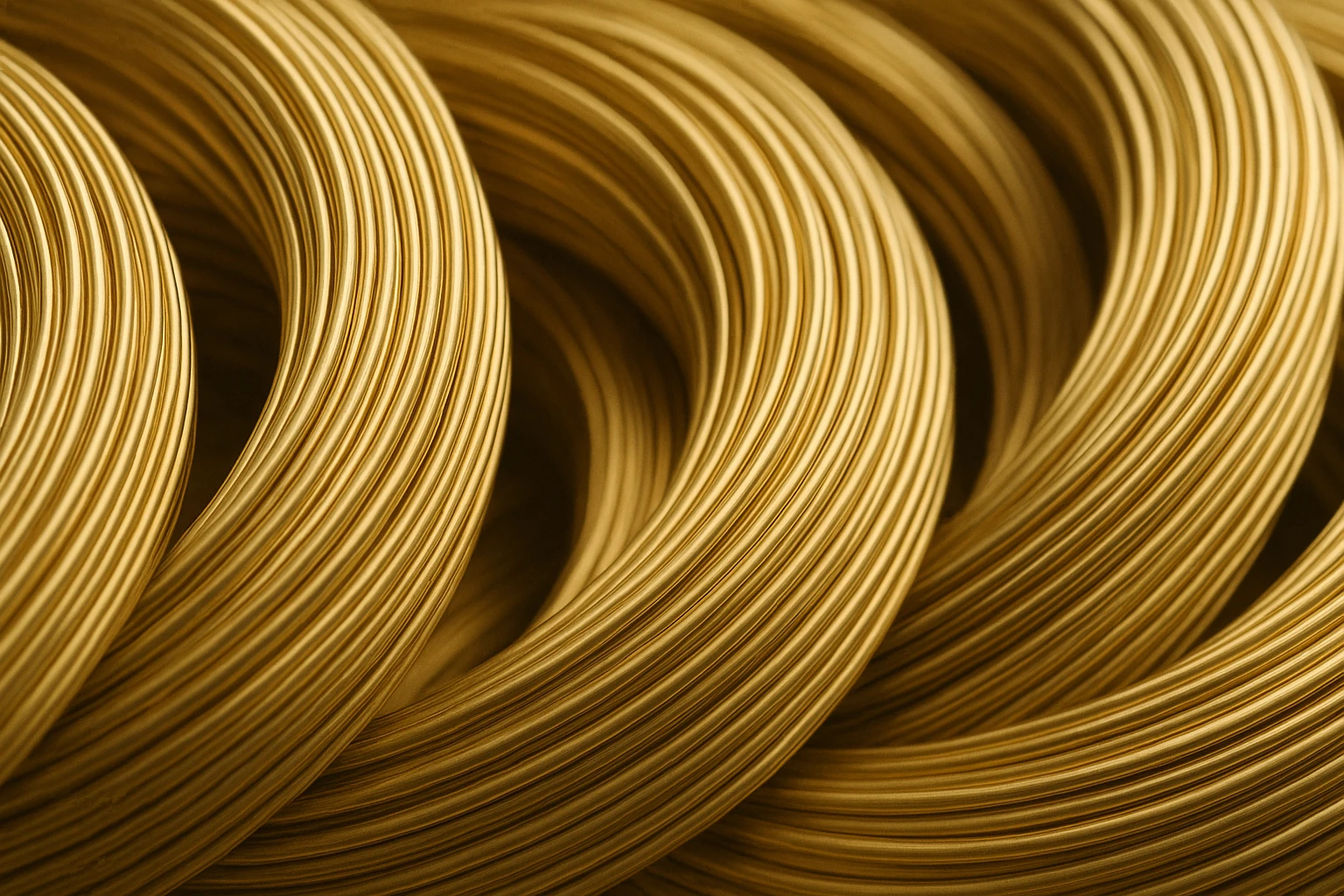

ГОСТ 1066-2015 «Проволока латунная»: разбор стандарта для инженера и снабженца

ГОСТ 1066–2015 «Проволока латунная. Технические условия» — это межгосударственный стандарт, который с 1 апреля 2016 года заменил ГОСТ 1066–90 и сегодня определяет сортамент, механические свойства и правила поставки тянутой латунной проволоки. Он охватывает диаметры от 0,10 до 12,0 мм, четыре марки латуни и три состояния материала, а любое расхождение в заказе почти всегда упирается в неверно прочитанное условное обозначение или спутанное состояние. Ниже — разбор структуры стандарта по разделам: что он регламентирует, как устроены таблицы диаметров и свойств, как расшифровать запись проволоки и что важно оговорить при заказе.

Что регламентирует ГОСТ 1066–2015

Стандарт распространяется на тянутую холоднодеформированную проволоку общего назначения круглого, квадратного и шестигранного сечений из медно-цинковых сплавов — латуней. Ключевое слово здесь «тянутая»: речь идёт о продукте волочения, а не о прессованных или литых полуфабрикатах, для которых действуют свои документы (например, ГОСТ 2060 на латунные прутки).

Внутри стандарта девять разделов и три приложения. Практическую нагрузку несут четыре из них:

• раздел 4 «Сортамент» — таблицы диаметров и предельных отклонений (Таблица 1 для круглого сечения, Таблица 2 для квадратного и шестигранного);
• раздел 5 «Технические требования» — марки, состояния, механические свойства (Таблицы 3, 4 и 5), требования к поверхности и излому;
• раздел 6 «Правила приёмки» — формирование партии массой не более 2000 кг и её документирование;
• раздел 8 «Упаковка, маркировка, транспортирование и хранение» — намотка в мотки, бухты и на катушки.

Химический состав всех четырёх марок стандарт не задаёт напрямую, а отсылает к ГОСТ 15 527–2004 на медно-цинковые сплавы, обрабатываемые давлением. Методы контроля тоже вынесены в отдельные документы: испытание на растяжение — по ГОСТ 10 446, на перегиб — по ГОСТ 1579, измерение диаметра микрометрами — по ГОСТ 4381 и ГОСТ 6507. Это типовая для отраслевых ТУ схема: один стандарт держит сортамент и требования, а измерительная база распределена по 30 с лишним нормативным ссылкам.

Продуктовые параметры конкретных позиций (наличие, цены, готовые типоразмеры) вынесены в каталог: /katalog/latun/latunnaya-provoloka/. Здесь же разбираем сам стандарт.

Диаметры и сортамент

Диаметр круглой проволоки и предельные отклонения по нему заданы в Таблице 1 стандарта. Отклонения — односторонние, только в минус: номинал служит верхней границей, и это надо учитывать при расчёте посадок и обжатий.

Повышенная точность вдвое-втрое жёстче нормальной: на диаметре 1,0 мм это 0,03 мм против 0,06 мм, на 10,0 мм — 0,07 мм против 0,12 мм. Если проволока идёт под автоматную обработку, навивку пружин или калиброванный контакт, разницу в 30−60 мкм закладывают в заказ сразу, потому что переназначить точность на готовой партии нельзя.

Диапазон марок по диаметру различается. Круглую проволоку из Л68 и Л63 тянут во всём диапазоне 0,10−12,0 мм. Проволоку из ЛС59−1 — от 0,60 до 12,0 мм, из Л80 — от 0,25 до 5,3 мм. Квадратное и шестигранное сечение (Таблица 2) выпускают в диапазоне свыше 3,0 до 12,0 мм; за диаметр такой проволоки принимают диаметр вписанной окружности, то есть расстояние между параллельными гранями. Предельные отклонения для граненого профиля крупнее — от 0,06 до 0,24 мм в зависимости от размера и точности.

Отдельно стандарт нормирует овальность круглой проволоки: она не должна превышать предельного отклонения по диаметру, а для повышенной точности по овальности — половины этого отклонения. Справочные диаметры, площади сечения и теоретическая масса 1000 м проволоки сведены в приложениях, А и Б — удобно для пересчёта метража в килограммы при заказе.

Марки и состояния

Проволоку изготавливают из четырёх латуней с составом по ГОСТ 15 527: Л80, Л68, Л63 и ЛС59−1. Л63 и Л68 — классические двухкомпонентные латуни для пластичной деформации, навивки и гибки; ЛС59−1 — свинцовая автоматная латунь с содержанием около 59% меди и 1% свинца, которую берут под точение на автоматах. Л80 применяют реже, в тонком диапазоне до 5,3 мм.

Состояний три: мягкое (М), полутвёрдое (П) и твёрдое (Т). Какие состояния допустимы для конкретной марки и диаметра, задаёт Таблица 3. Например, для Л63 и Л68 в диапазоне 0,10−0,18 мм доступны только мягкое и твёрдое, а полутвёрдое появляется начиная с 0,18 мм. С полутвёрдой и твёрдой проволоки по требованию стандарта снимают остаточные растягивающие напряжения — низкотемпературным отжигом или механически, иначе бухта «пружинит» и даёт разброс размеров при размотке.

Механические свойства круглой проволоки нормирует Таблица 4: временное сопротивление σв и относительное удлинение δ по каждому сочетанию марки, диаметра и состояния. Свёрнутая картина по σв выглядит так:

Разброс внутри твёрдого состояния объясняется диаметром: чем тоньше проволока, тем выше наклёп после волочения. Тонкая твёрдая Л63 диаметром 0,10−0,18 мм даёт σв 740−930 МПа, а та же марка на 4,8−12,0 мм — уже 540−740 МПа. Пластичность меняется зеркально. Для наглядности — одна строка Таблицы 4 полностью, Л63 диаметром свыше 1,0 до 4,8 мм:

• мягкая: σв не менее 340 МПа, δ не менее 30%;
• полутвёрдая: σв не менее 390 МПа, δ не менее 10%;
• твёрдая: σв 590−780 МПа, δ не менее 10%.

Относительное удлинение по стандарту доходит до 40% у мягкой Л68 крупного диаметра и падает до 1% у твёрдой ЛС59−1 диаметром до 1,0 мм. Для полутвёрдого состояния по согласованию изготовителя с потребителем σв можно регламентировать в узком коридоре по Таблице 5: например, Л63 диаметром 1,00−4,80 мм — 390−590 МПа, Л68 диаметром 1,40−12,0 мм — 340−540 МПа. Это удобно, когда проволока идёт на автоматическую навивку с фиксированным усилием.

Твёрдую проволоку из Л68 и Л63 дополнительно проверяют на перегиб по ГОСТ 1579: Л68 должна выдержать не менее шести перегибов, Л63 — не менее четырёх. Излом при контроле должен быть однородным, без расслоений, пустот и посторонних включений.

Точность и поверхность

Качество поверхности стандарт формулирует практично. Поверхность проволоки должна быть чистой, свободной от загрязнений, мешающих осмотру. При этом допускаются незначительные следы технологической смазки, а также раковины, риски, вмятины, следы протяжек и забоины — при условии, что они не выводят проволоку за предельные отклонения по диаметру при контрольной зачистке. То есть критерий поверхностного дефекта привязан к тому же полю допуска, что и диаметр: если после зачистки размер остаётся в границах Таблицы 1, дефект приемлем. Поверхность контролируют осмотром без увеличительных приборов, а по спорным случаям качество оценивают по образцам, согласованным между изготовителем и потребителем.

Диаметр каждой отобранной бухты, мотка или катушки измеряют микрометрами в двух взаимно перпендикулярных направлениях, в начале, середине и конце, и за результат берут среднее — это защищает от локальной овальности. Механические свойства и излом проверяют на двух бухтах (мотках, катушках) от партии, испытание на растяжение проводят по ГОСТ 10 446 на образцах с расчётной длиной 100 мм. Партию формируют из проволоки одной марки, одного диаметра, одной формы сечения, одной точности и одного состояния, масса партии — не более 2000 кг, и на неё оформляют документ о качестве с условным обозначением, номером и результатами испытаний.

Намотка вынесена в раздел 8 и тоже нормирована числами. Проволоку диаметром 0,30 мм и менее наматывают на катушки (шпули), более 0,30 мм — свёртывают в мотки; по требованию размер 0,30−0,50 мм тоже идёт на катушки. Каждый моток или катушка — это один отрезок без сростков, скруток и узлов, витки уложены ровными рядами, расстояние до края щеки катушки — не менее 3 мм. Масса бухты — не более 80 кг, наружный диаметр — не более 1000 мм для проволоки до 6,0 мм и не более 1500 мм для более крупной.

Как читать условное обозначение

Стандарт задаёт запись проволоки жёсткой схемой, и по ней позицию читают слева направо: способ изготовления, форма сечения, точность, состояние, диаметр, форма поставки, марка, особые условия, обозначение стандарта. Сокращения фиксированы:

• способ: холоднодеформированный (тянутый) — Д;
• форма сечения: круглая — КР, квадратная — КВ, шестигранная — ШГ;
• точность: нормальная — Н, повышенная — П;
• состояние: мягкая — М, полутвёрдая — П, твёрдая — Т;
• форма поставки: в мотках и бухтах — БТ, на катушках — КТ;
• особые условия: антимагнитная — АМ, повышенное качество поверхности — ПК, повышенная прочность — ПП, повышенная пластичность — ПЛ, регламентированное σв в полутвёрдом состоянии — ВС.

Разберём пример из стандарта: Проволока ДКРНМ 0,5 КТ Л80 АМ ГОСТ 1066–2015 — это круглая тянутая проволока нормальной точности, мягкая, диаметром 0,5 мм, на катушках, из латуни Л80, антимагнитная. Второй пример — Проволока ДКВПП 12,0 БТ Л63 ГОСТ 1066–2015: квадратного сечения, повышенной точности, полутвёрдая, 12,0 мм, в мотках, из Л63. Одна строка кодирует семь параметров, поэтому ошибка в одной букве (М вместо П в состоянии) меняет и σв, и удлинение, и цену. Именно расшифровка обозначения снимает большую часть разногласий между конструктором, снабженцем и производством.

Как заказывать и поставка СМ

Чтобы заказ по ГОСТ 1066–2015 закрылся с первого раза, в спецификации стоит зафиксировать шесть параметров: марку (Л63, Л68, ЛС59−1 или Л80), диаметр и форму сечения, класс точности (нормальный или повышенный), состояние (М, П или Т), форму поставки (мотки, бухты, катушки) и особые условия, если они нужны, — например, антимагнитность АМ или регламентированное σв. Если известен только «характер работы» детали, мы отталкиваемся от него: под навивку и глубокую гибку берут мягкое или полутвёрдое состояние, под точение на автоматах — ЛС59−1, под токоведущие и упругие элементы — твёрдое с контролем σв и перегиба.

«Специальные Материалы» поставляют латунную проволоку по ГОСТ 1066–2015 во всём диапазоне 0,10−12,0 мм, с любым из трёх состояний и обеими точностями, а по нестандартным типоразмерам и особым условиям работаем под чертёж заказчика. На каждую партию выдаётся документ о качестве с условным обозначением и результатами испытаний, что закрывает входной контроль у потребителя. Готовые позиции и наличие — в каталоге: /katalog/latun/latunnaya-provoloka/.

Частые вопросы по ГОСТ 1066–2015

Какой диапазон диаметров у латунной проволоки по ГОСТ 1066–2015?

Круглую проволоку выпускают диаметром от 0,10 до 12,0 мм. Для марки ЛС59−1 диапазон начинается с 0,60 мм, для Л80 — от 0,25 до 5,3 мм. Квадратное и шестигранное сечение делают в диапазоне свыше 3,0 до 12,0 мм.

Чем отличаются состояния М, П и Т?

Это степень нагартовки. Мягкая (М) — отожжённая, максимально пластичная, σв от 290 МПа, удлинение до 40%. Полутвёрдая (П) — промежуточная. Твёрдая (Т) — наклёпанная волочением, σв до 930 МПа у тонких размеров, но удлинение падает до нескольких процентов. С полутвёрдой и твёрдой снимают остаточные напряжения отжигом или механически.

Какие марки латуни допускает стандарт?

Четыре: Л80, Л68, Л63 и ЛС59−1 с химическим составом по ГОСТ 15 527. Л63 и Л68 — для гибки и навивки, ЛС59−1 — свинцовая автоматная латунь под точение, Л80 — в тонком диапазоне.

Чем нормальная точность отличается от повышенной?

Величиной поля допуска по диаметру, и оно только в минус. На 1,0 мм это 0,06 мм у нормальной против 0,03 мм у повышенной, на 10,0 мм — 0,12 мм против 0,07 мм. Повышенную заказывают под автоматную обработку и калиброванные посадки.

Какое временное сопротивление σв у твёрдой проволоки?

Зависит от марки и диаметра. Твёрдая Л63 и Л68 дают от 540 до 930 МПа (верх — на тонких размерах до 0,18 мм), ЛС59−1 — от 440 до 640 МПа. Точное значение по каждому размеру — в Таблице 4 стандарта.

Как поставляется проволока — в мотках или на катушках?

Диаметр 0,30 мм и менее наматывают на катушки (шпули), более 0,30 мм — в мотки; по требованию размер до 0,50 мм тоже на катушки. Масса бухты — не более 80 кг, масса партии — не более 2000 кг.

Как расшифровать запись «Проволока ДКРНМ 0,5 КТ Л80 ГОСТ 1066–2015«?

Круглая (КР) тянутая (Д) проволока нормальной точности (Н), мягкая (М), диаметром 0,5 мм, на катушках (КТ), из латуни Л80. Схема обозначения кодирует способ, сечение, точность, состояние, диаметр, форму поставки и марку одной строкой.

Заменяет ли ГОСТ 1066–2015 старый ГОСТ 1066–90?

Да. ГОСТ 1066–2015 введён в действие с 1 апреля 2016 года взамен ГОСТ 1066–90 и является действующим межгосударственным стандартом.

Заключение

ГОСТ 1066–2015 держит латунную проволоку в понятных рамках: диаметр 0,10−12,0 мм с двумя точностями, четыре марки, три состояния и нормированные σв от 290 до 930 МПа. Львиная доля брака и споров по поставке возникает не из-за самой проволоки, а из-за неполного задания — когда в заказе пропущено состояние, точность или особые условия. Точно составленное условное обозначение по разделу 4.5 снимает эту проблему ещё до запуска партии.
