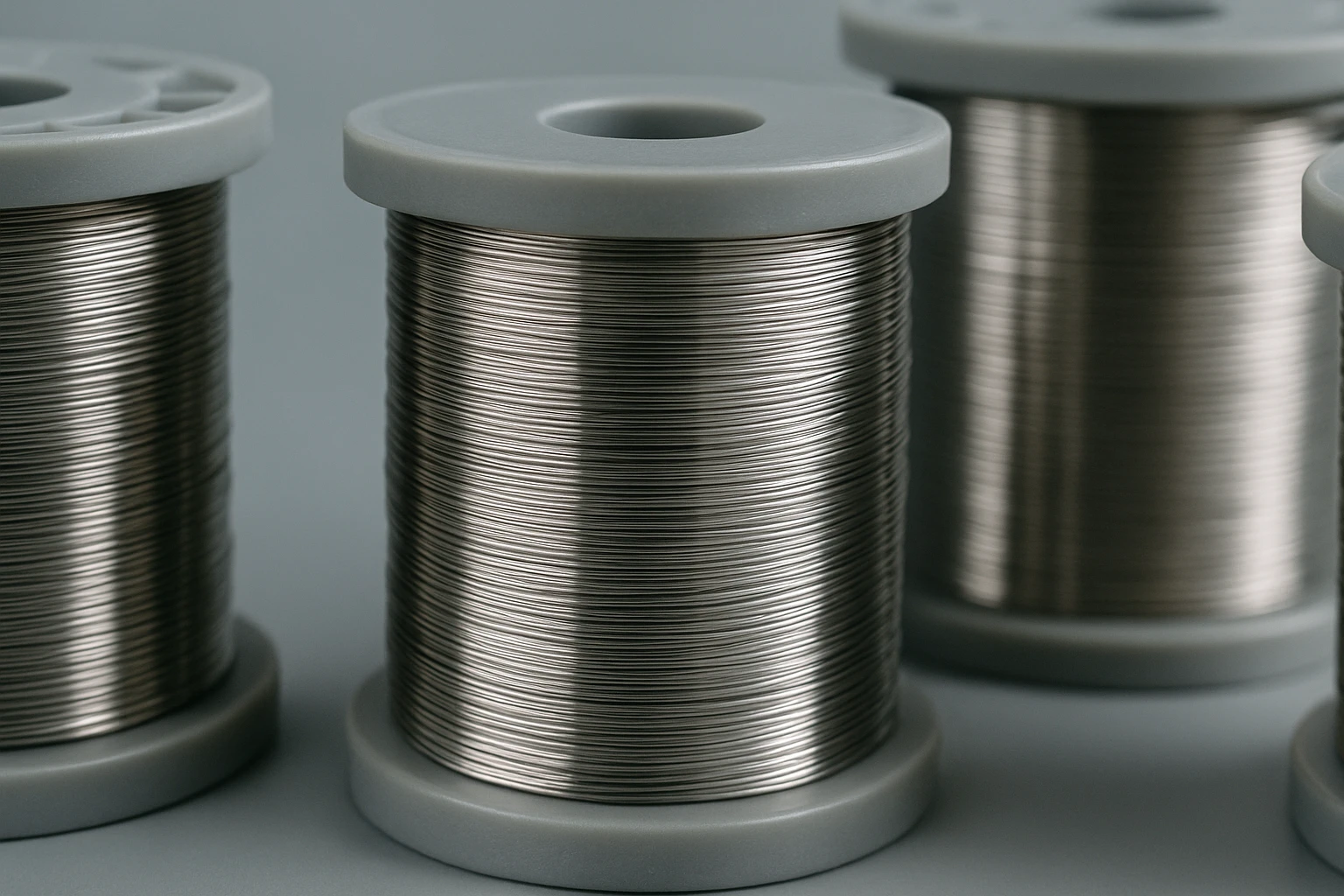

Никелевая проволока по ГОСТ 2179-75: марки НП1-НП3, сортамент, свойства и применение

Никелевая проволока — это полуфабрикат из технически чистого никеля, к которому предъявляют жёсткие требования по химическому составу и механике: от одного мотка зависит стабильность работы электровакуумного прибора или ресурс растворимого анода. Разброс по чистоте между марками составляет доли процента, но именно эти доли определяют, пойдёт материал в ответственный узел или в рядовое производство. Ниже — разбор стандарта, который нормирует эту продукцию: какие марки он вводит, какие диаметры и состояния поставки предусматривает, какие механические свойства гарантирует и где такую проволоку применяют. Отдельно поясняем частую путаницу с номером ГОСТ.

Что регламентирует стандарт

Никелевую круглую проволоку нормирует ГОСТ 2179–75 «Проволока из никеля и кремнистого никеля. Технические условия». В 2015 году его заменила актуализированная редакция ГОСТ 2179–2015 с тем же названием и той же областью применения, поэтому в отраслевой документации до сих пор встречаются оба обозначения, и на маркировке многих заводов сохраняется ссылка «ГОСТ 2179–75».

Стандарт распространяется на круглую проволоку из никеля и кремнистого никеля, которую применяют в электронной технике и других отраслях промышленности. Он устанавливает 5 групп требований: сортамент (диаметры и предельные отклонения), технические требования к материалу и поверхности, правила приёмки, методы контроля и испытаний, а также требования к упаковке, маркировке, транспортированию и хранению.

Важно развести два документа, которые работают в паре. Химический состав и сами марки никеля задаёт ГОСТ 492–2006 «Никель, сплавы никелевые и медно-никелевые, обрабатываемые давлением. Марки». А ГОСТ 2179 берёт эти марки за основу и описывает уже готовое изделие — проволоку: её геометрию, состояния поставки и механические свойства. Проще говоря, из чего сделано — это ГОСТ 492–2006, а какой должна быть проволока — это ГОСТ 2179.

Отдельно про номер. В ряде планов и заявок никелевую проволоку по инерции привязывают к «ГОСТ 4954», однако этот номер не относится к проволоке из никеля. Действующий профильный документ — именно ГОСТ 2179–75 (2015). При оформлении заказа и приёмке ориентируйтесь на него, чтобы марка, состояние и допуски трактовались однозначно.

Марки никеля (НП1-НП3)

Проволоку изготавливают из полуфабрикатного никеля марок НП1, НП2, НП3 и НП4, а также из кремнистого никеля марки НК0,2. Буквы «НП» означают «никель полуфабрикатный», цифра растёт по мере увеличения допустимого содержания примесей: чем меньше номер, тем чище металл. Ключевой показатель — суммарное содержание никеля и кобальта (Ni+Co); кобальт в ГОСТ 492–2006 отдельно не выделяется и учитывается в составе основного элемента.

На практике 2 марки закрывают основной спрос. НП1 берут туда, где нормируется работа выхода электронов, газовыделение и стабильность геометрии под нагревом — это электровакуумные приборы и электроника. НП2 — рабочая лошадка сортамента: чистоты 99,5% достаточно для большинства промышленных задач при умеренной стоимости, поэтому именно эту марку заказывают чаще всего. НП3 применяют там, где требования к чистоте ниже, а определяющим становится сам факт никелевой основы — коррозионная стойкость и электропроводность.

Сортамент и свойства

По сортаменту ГОСТ 2179 охватывает круглую проволоку диаметром от 0,02 до 8,5 мм. Нижняя граница — тончайшая проволока для намоточных и сеточных узлов, верхняя — пруткового типа заготовка под электроды и аноды. Конкретный диапазон диаметров зависит от марки и состояния: не каждая марка тянется до 0,02 мм, поэтому предельные отклонения и доступные типоразмеры сверяют по таблицам стандарта.

Проволоку поставляют в 2 состояниях:

• Мягкая (М) — отожжённая. Пластичная, хорошо гнётся, тянется и сваривается, держит форму сетки и намотки. Ориентировочное временное сопротивление разрыву σв — порядка 400−590 МПа при относительном удлинении δ от 20% и выше.
• Твёрдая (Т) — холоднодеформированная, нагартованная. Выше прочность и упругость, ниже пластичность: σв ориентировочно 640−880 МПа при удлинении около 2−4%.

Точные значения σв и δ стандарт задаёт по диаметрам и состояниям в отдельных таблицах, поэтому при расчёте узла на прочность и при входном контроле опираются на конкретную строку ГОСТ 2179 для заданного типоразмера, а не на усреднённый диапазон.

К поверхности предъявляют строгие требования: проволока должна быть гладкой и чистой, без плёнок, раковин, трещин, царапин, рисок, расслоений и вмятин. Для тонких сеточных и намоточных изделий этот пункт критичен — любой дефект поверхности превращается в концентратор напряжений и точку отказа. Поставляют проволоку в мотках или на катушках, с маркировкой марки, диаметра, состояния и номера партии, что позволяет отследить материал от плавки до узла.

Отдельная линейка — кремнистый никель НК0,2 с добавкой кремния около 0,2%. Такую проволоку применяют там, где нужна повышенная стойкость к провисанию нагретых элементов (антиэмиссионные и держащие детали приборов), но по сортаменту и правилам приёмки она подчиняется тому же ГОСТ 2179.

Применение

Технически чистый никель сочетает 4 полезных для приборостроения свойства: высокую коррозионную и щелочестойкость, стабильную электропроводность, хорошую свариваемость и предсказуемое поведение при нагреве. Отсюда основные области, под которые тянут проволоку НП1-НП3.

Электровакуумные приборы. Из никелевой проволоки делают траверсы, держатели, сетки, аноды и антиэмиссионные детали электронных ламп и СВЧ-приборов. Здесь в первую очередь идут НП1 и кремнистый никель НК0,2: нормируются газовыделение, работа выхода и сохранение геометрии при рабочих температурах.

Электроды. Никелевую проволоку используют как электродный материал и как основу под нанесение активных слоёв. Чистота марки напрямую влияет на стабильность параметров и ресурс.

Сетки. Тонкая мягкая проволока диаметром от 0,02 мм идёт на плетение и намотку сеток — управляющих в приборах и технологических в химическом оборудовании, где важна щелочестойкость.

Растворимые аноды. Проволоку и заготовки большего диаметра применяют как растворимые аноды при электролитическом никелировании: чистота анода определяет качество покрытия и его прирост на детали.

Химаппаратура. Никель стоек к горячим щелочам и ряду агрессивных сред, поэтому проволоку используют в узлах химического оборудования, для термопар и нагревательных элементов, где нужна стабильность в контакте с реагентами.

Выбор марки под применение сводится к простому правилу: чем ответственнее узел по вакууму и электронике, тем ниже номер марки (в сторону НП1); для массовых сеток, электродов и анодов достаточно НП2; НП3 берут, когда определяющей остаётся сама никелевая основа, а не предельная чистота.

Как заказывать и поставка СМ

Чтобы заявка на никелевую проволоку читалась однозначно и на приёмке не было расхождений, в спецификации указывают 5 параметров:

1. Марку — НП1, НП2 или НП3 (при необходимости НП4 или НК0,2). 2. Диаметр в мм с требуемым классом точности (в пределах 0,02−8,5 мм). 3. Состояние — мягкое (М) или твёрдое (Т). 4. Стандарт — ГОСТ 2179–75 (или ГОСТ 2179–2015), при контроле состава ссылка на ГОСТ 492–2006. 5. Форму поставки и партию — мотки или катушки, требуемая масса, наличие сертификата.

Технологи СМ подбирают марку и состояние под задачу заказчика, а не просто закрывают строку заявки: если по чертежу узел уходит в электровакуумный прибор, мы уточняем требования по чистоте и подсказываем, где НП1 обязателен, а где достаточно НП2 без переплаты. Проволоку НП1-НП3 отгружаем со склада и изготавливаем под заказ, включая нестандартные диаметры и типоразмеры по чертежам заказчика.

Каждая партия проходит входной контроль и сопровождается сертификатом качества с указанием марки, состояния, диаметра и результатов испытаний. Это снимает риск получить под видом НП2 материал с завышенным фоном примесей и позволяет отследить проволоку от плавки до готового узла. При заказе тонкой сеточной проволоки диаметром менее 0,1 мм отдельно согласуем требования к поверхности и намотке.

Частые вопросы

Какой ГОСТ нормирует никелевую проволоку — 2179 или 4954?

ГОСТ 2179–75 «Проволока из никеля и кремнистого никеля. Технические условия» (действующая редакция — ГОСТ 2179–2015). Номер «ГОСТ 4954» к проволоке из никеля не относится, и ссылку на него в заявках стоит перепроверять.

Чем ГОСТ 2179 отличается от ГОСТ 492–2006?

ГОСТ 492–2006 задаёт марки никеля и их химический состав (НП1-НП4, НК0,2). ГОСТ 2179 описывает уже готовую проволоку из этих марок: диаметры, состояния поставки, механические свойства, требования к поверхности и приёмке. Документы работают в паре.

Чем НП1 отличается от НП2 и НП3?

Суммарным содержанием никеля и кобальта. У НП1 — не менее 99,9%, у НП2−99,5%, у НП3−99,3%. Чем ниже номер, тем чище металл и тем ответственнее задачи, под которые его берут.

В каких состояниях поставляют никелевую проволоку?

В 2 состояниях: мягком (М, отожжённая, пластичная) и твёрдом (Т, нагартованная, более прочная и упругая). Состояние выбирают по способу переработки: гибка и намотка — мягкая, упругие и прочные элементы — твёрдая.

Какие диаметры доступны?

Стандарт охватывает диапазон от 0,02 до 8,5 мм. Доступность конкретного диаметра зависит от марки и состояния, поэтому предельные типоразмеры уточняют по таблицам ГОСТ 2179 и по складу.

Какую марку выбрать для электровакуумных приборов?

Для электровакуумных и электронных узлов берут НП1 или кремнистый никель НК0,2 — там нормируются газовыделение, работа выхода электронов и стабильность геометрии при нагреве. Для сеток, электродов и анодов общего назначения достаточно НП2.

Подходит ли никелевая проволока для анодов при никелировании?

Да. Проволоку и заготовки большего диаметра применяют как растворимые аноды при электролитическом никелировании. Чистота марки напрямую влияет на качество покрытия, поэтому под ответственные ванны выбирают НП1-НП2.

Можно ли заказать нестандартный диаметр?

Да. СМ изготавливает проволоку под заказ по чертежам заказчика, включая нестандартные диаметры и требования к поверхности; при этом сохраняется приёмка и сертификация по ГОСТ 2179.

Заключение

Никелевая проволока — точный полуфабрикат, где марка и состояние определяют судьбу узла. Профильный стандарт здесь один — ГОСТ 2179–75 (2015), в связке с ГОСТ 492–2006 по маркам. Три рабочие марки закрывают весь спектр задач: НП1 с чистотой 99,9% — для электровакуумных приборов и электроники, НП2 с 99,5% — для массовых сеток, электродов и анодов, НП3 с 99,3% — там, где важна сама никелевая основа. Диаметры от 0,02 до 8,5 мм и два состояния поставки дают гибкость под конкретный узел, а строгие требования к поверхности и приёмке защищают от скрытого брака.

Статью подготовили

Автор: Сергей Ковриго

Эксперт в области: стандарты на никель и никелевую проволоку

Редактор: Роман Отроков

Эксперт в области: металлургия цветных сплавов

Технолог «Специальные Материалы»
