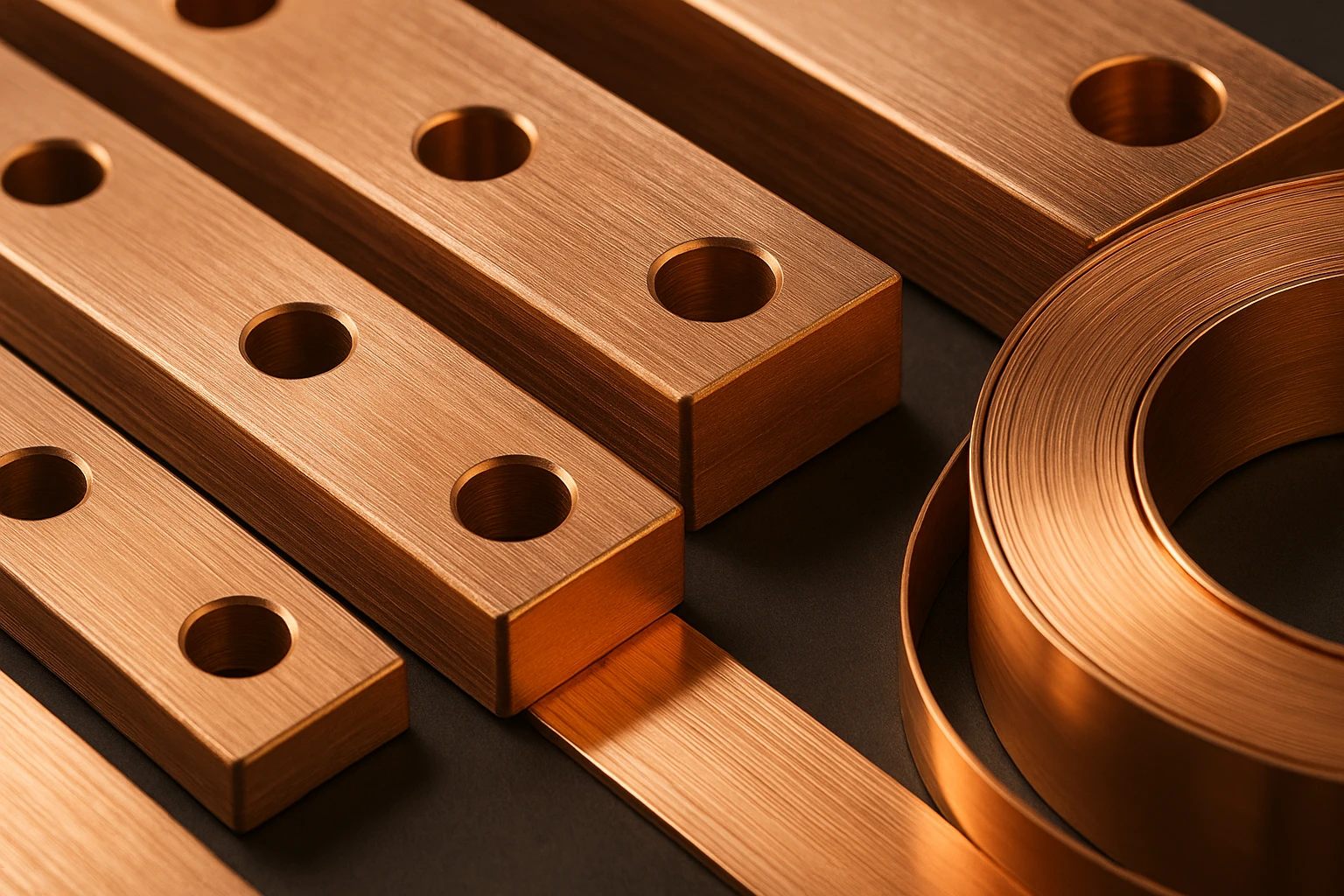

Медь и бронзы для энергетики: обмотки трансформаторов, шины, контакты

Энергетическое оборудование — трансформатор, генератор, распредустройство — строится вокруг меди, и марку под каждый узел подбирают по связке «проводимость — нагрев — механическая прочность». Обмотке трансформатора нужна мягкая медь с максимальной проводимостью и пластичностью под плотную намотку; шине генератора и распредустройства — сечение под расчётный ток и прочность на электродинамический удар при коротком замыкании; контактному и нагруженному токоведущему узлу — низколегированная бронза, которая держит и ток, и нагрев. Ниже — какие требования диктует энергетика, какой материал закрывает каждый узел, как читать проводимость в % IACS и плотность тока и в каких формах Специальные Материалы поставляет эти материалы с УЗК-контролем.

Специальные Материалы поставляют полный сортамент медных и бронзовых полуфабрикатов для энергетики: обмоточную медь, медные шины, бронзовые прутки и ленты для контактных узлов.

Требования энергетики к материалам

Токоведущий узел энергетического оборудования нагружен одновременно электрически, тепловыми потерями и механически, и вес каждого требования зависит от того, что деталь делает. Четыре параметра определяют выбор марки и состояния поставки.

Электропроводность. Её меряют в процентах от эталонной отожжённой меди — % IACS (International Annealed Copper Standard, 58 МСм/м = 100%). Чем выше проводимость, тем меньше активные потери I²R и тем ниже нагрев при том же токе. Для обмотки и шины нужен максимум, 100% IACS и выше; для контактного узла под нагрузкой допустимо падение до 80−85% ради прочности и теплостойкости.

Нагрев и плотность тока. Мощность потерь растёт пропорционально квадрату тока, поэтому длительно допустимая температура голых медных шин по нормам ограничена примерно 70 °C, для контактных соединений и того ниже. Сечение шины считают так, чтобы при рабочем токе плотность держалась в пределах 1−2 А/мм² для естественного охлаждения; при принудительном обдуве или водяном охлаждении генераторных шин её поднимают выше.

Механическая прочность и электродинамическая стойкость. При коротком замыкании ток в шинах подскакивает до десятков килоампер, и соседние шины отталкиваются с усилием, пропорциональным квадрату тока. Шина и её крепление должны выдержать удар без остаточной деформации, поэтому силовые шины часто берут в твёрдом (нагартованном) состоянии с прочностью 250−360 МПа.

Пластичность обмоточной ленты. Обмотку наматывают плотными витками с малым радиусом гиба, и материал должен ложиться без пружинения. Здесь дело определяет пластичность: мягкая отожжённая медь с удлинением 30−40% держит форму витка, тогда как нагартованная распрямлялась бы обратно.

Один материал не выигрывает по всем осям сразу: высокая проводимость идёт в паре с низкой прочностью, а прочная низколегированная бронза проводит хуже чистой меди. Поэтому под каждый узел берут свою марку и своё состояние поставки.

Материалы по узлам энергетического оборудования

Таблица связывает узел оборудования с материалом и его ведущим свойством. Это отправная точка подбора; окончательную марку, сечение и состояние технолог уточняет под ток, температуру и способ охлаждения.

Обмоточная медь М1 (Cu-ETP) и М0б. Обмотку силового трансформатора наматывают прямоугольной медной лентой, полосой или обмоточной шиной, чаще всего из электротехнической меди М1 (Cu-ETP, C11000) в мягком состоянии. Проводимость 100−101% IACS даёт минимальные потери в меди, а удлинение 30−40% позволяет уложить виток плотно и без пружинения. Электротехнический прокат из меди нормирует ГОСТ 434–78 «Прокат тонкий из меди для электротехнических целей», сами марки — ГОСТ 859–2014 «Медь. Марки». Там, где обмотку или ввод паяют в восстановительной среде, вместо М1 берут бескислородную М0б — она не даёт водородной болезни при нагреве.

Шинная медь М1 (МТ, ММ). Сборные шины генераторов, шинопроводы и ошиновку распредустройств режут из медной полосы и шины марки М1. Твёрдая шина МТ с прочностью 250−360 МПа держит электродинамический удар при коротком замыкании и меньше провисает на длинных пролётах, мягкая ММ (σв 200−250 МПа) идёт туда, где важнее гибка перемычек. Сечение считают под длительный ток: при естественном охлаждении закладывают плотность 1−2 А/мм², и на ток 1000 А это уже полоса сечением порядка 500−1000 мм². Электротехническую медную шину и полосу нормирует ГОСТ 434–78.

Хромциркониевая бронза БрХЦр (CuCr1Zr, AERIS 1330). Хром около 1%, цирконий около 0,1%. После закалки и старения сплав сочетает проводимость 80−85% IACS с прочностью 400−500 МПа и рабочей температурой до 400 °C. Такое сочетание нужно там, где узел одновременно проводит ток, несёт механическую нагрузку и греется: подвижные и разъёмные контакты аппаратов, губки и ножи разъединителей, токоведущие детали генераторов, электроды и держатели. Прямой аналог импортной CuCr1Zr (C18150), в линейке Специальные Материалы — марка AERIS 1330 по ГОСТ 18 175–78 «Бронзы безоловянные обрабатываемые давлением. Марки». Для нагруженного контактного провода и коллекторных пластин применяют также кадмиевую бронзу БрКд1, которая держит около 85−90% IACS при прочности до 400−450 МПа в нагартованном состоянии.

Бескислородная медь М0б (Cu-OF). Медь чистотой от 99,97% с кислородом до 0,001% и проводимостью 100−101% IACS. Отсутствие закиси меди Cu₂O по границам зёрен даёт вакуумную плотность и стойкость к пайке в водороде без растрескивания. В энергетике её ставят на высокочастотные и СВЧ-узлы, волноводные тракты, вводы и экраны, где важны предельная проводимость, чистота поверхности и минимум потерь на высокой частоте. Нормируется ГОСТ 859–2014, международный эквивалент — Cu-OF (C10200).

Проводимость и нагрев: как читать параметры

Проводимость, прочность и рабочая температура связаны так, что рост одного свойства обычно опускает другое. Таблица собирает рабочие материалы энергетики в один ряд.

Проводимость. Чем больше в меди примесей и легирующих элементов в твёрдом растворе, тем сильнее рассеиваются электроны и тем ниже % IACS. Поэтому предельно проводит чистая медь М0б и М1, а нагартовка твёрдой шины МТ опускает её на 2−3% за счёт искажений решётки. Хромциркониевая бронза — особый случай: хром и цирконий после старения уходят в дисперсные выделения, освобождают решётку меди и возвращают проводимость к 80−85% при прочности вчетверо выше медной.

Нагрев. Активные потери в проводнике равны I²R, поэтому при удвоении тока тепловыделение растёт вчетверо, а само сопротивление R зависит от проводимости материала. Отсюда практика: сечение под ток считают с запасом по плотности 1−2 А/мм², а рабочую температуру голых шин держат в пределах ~70 °C, поскольку выше начинается ускоренное окисление контактных поверхностей и рост переходного сопротивления. В контактном узле греется само место контакта, и здесь выигрывает хромциркониевая бронза: она не разупрочняется до 400 °C и держит усилие прижима при нагреве.

Практический вывод: сначала определяют ведущее требование узла — максимум проводимости, стойкость к удару или теплостойкость под током, — а затем берут марку из верхней части ряда по проводимости или из нижней по прочности.

Как выбрать материал под узел

Подбор идёт от функции узла к ведущему свойству, а не от наличия марки на складе.

• Обмотка трансформатора — мягкая медь М1 (Cu-ETP) лентой, полосой или обмоточной шиной. Проводимость 100−101% IACS и удлинение 30−40% под плотную намотку; при пайке в водороде переходят на бескислородную М0б.
• Сборная шина, шинопровод, ошиновка РУ — медь М1 в твёрдом состоянии МТ под расчётный ток и электродинамическую стойкость. Сечение считают под плотность 1−2 А/мм²; перемычки и гнутые участки берут из мягкой ММ.
• Контактный и нагруженный токоведущий узел — хромциркониевая бронза БрХЦр (CuCr1Zr, AERIS 1330). 80−85% IACS с прочностью 400−500 МПа и нагревом до 400 °C; для контактного провода и коллекторных пластин — кадмиевая бронза БрКд1.
• ВЧ-, СВЧ-узел, ввод, экран — бескислородная медь М0б (Cu-OF). Предельная проводимость, чистота, пайка в водороде без водородной болезни.

Два уточнения из практики. Первое: состояние поставки меняет прочность одной и той же меди в 1,5−2 раза, поэтому под шину заказывают конкретное состояние (твёрдое или мягкое), а не «медь М1 вообще». Второе: для контактных узлов ресурс определяет не только материал, но и покрытие рабочих поверхностей (лужение, серебрение) — его вид согласуют отдельно под ток и число коммутаций.

Формы и поставка (Специальные Материалы, УЗК)

Токоведущие детали энергетики — это прокат под конкретное сечение, поэтому основные формы поставки таковы:

• Лента и полоса — под обмотки трансформаторов, гибкие связи, компенсаторы; толщины от десятых долей миллиметра. Электротехнический медный прокат нормирует ГОСТ 434–78, медные ленты и полосы общего назначения — ГОСТ 1173–2006.
• Шина медная — под сборные шины, шинопроводы и ошиновку распредустройств; прямоугольного сечения, в твёрдом или мягком состоянии по ГОСТ 434–78.
• Прутки и профили — под токоведущие детали контактных аппаратов, губки разъединителей, держатели электродов; медные прутки нормирует ГОСТ 1535–2016, бронзовые марки — ГОСТ 18 175–78.
• Проволока — под обмоточные и монтажные выводы, шунты, гибкие связи.

Состояние поставки задают под функцию: мягкое (отожжённое) под намотку и гибку, твёрдое (нагартованное) под силовые шины и нагруженные детали. По нашей практике для обмоток берут мягкую медную ленту, для сборных шин РУ — твёрдую полосу МТ, для контактных узлов — хромциркониевую бронзу в закалённо-состаренном состоянии.

Со стороны контроля каждая партия проходит ультразвуковой контроль на внутренние дефекты с выдачей сертификата, где указаны марка, фактический химсостав, состояние поставки и механические свойства; при несоответствии — замена партии за счёт Специальные Материалы. Соответствие ГОСТ 434–78 и ГОСТ 859–2014 для меди и ГОСТ 18 175–78 для бронз подтверждается сертификатом на русском языке. Специальные Материалы работает как внешний отдел снабжения и R&D: закрывает малотоннажные и дефицитные позиции для энергетики, от которых отказываются заводы-гиганты, и изготавливает детали по чертежам заказчика со сроком 2−4 недели вместо 14+ у параллельного импорта.

Заключение

Материал для энергетического узла выбирают по его функции. Обмоткам трансформаторов нужна мягкая медь М1 (Cu-ETP) с проводимостью 100−101% IACS и пластичностью под намотку; сборным шинам генераторов и распредустройств — медь М1 в твёрдом состоянии МТ, сечение которой считают под ток при плотности 1−2 А/мм², а прочность 250−360 МПа держит удар короткого замыкания; контактным узлам — хромциркониевая бронза БрХЦр (AERIS 1330) с 80−85% IACS и теплостойкостью до 400 °C; ВЧ- и СВЧ-узлам — бескислородная медь М0б со 100−101% IACS. Проводимость, прочность и нагрев связаны обратной зависимостью, поэтому недостающее свойство достраивают состоянием поставки и покрытием контактов.

Технологи Специальные Материалы подбирают марку, сечение и состояние под конкретный узел и подтверждают состав и проводимость сертификатом с УЗК-контролем партии.
