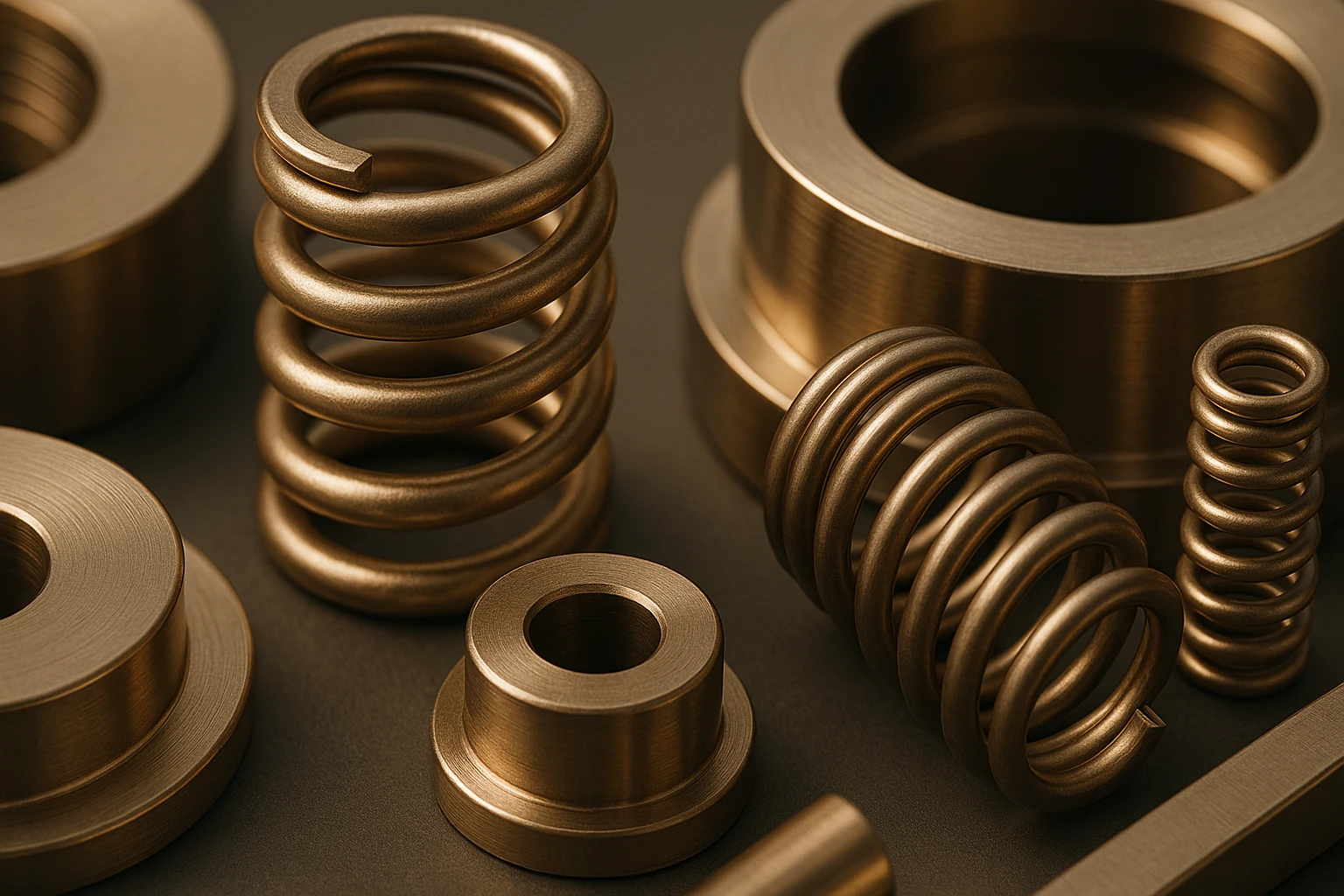

Материалы для приборостроения: упругость, релаксация, магнитомягкость

Упругий элемент прибора — пружина, мембрана, токосъёмный контакт — работает годами под постоянным усилием, и его характеристики не должны «уплывать». Здесь материал выбирают по пределу упругости и стойкости к релаксации напряжений, а где нужно — по немагнитности или постоянству модуля упругости. Основной рабочий материал таких узлов — бериллиевая бронза БрБ2 (AERIS 1345); ниже разбираем требования приборостроения, раскладку материалов по функциям и правила выбора между БрБ2, фосфористой бронзой и прецизионными сплавами.

Требования приборостроения к материалу упругого элемента

Прибор — манометр, реле, датчик, разъём, частотозадающий узел — держит точность за счёт упругого элемента, который годами воспринимает усилие и возвращает деталь в исходное положение. От материала здесь требуют набора упругих характеристик, которые не деградируют во времени и в рабочем диапазоне температур; привычная конструкционная прочность вторична.

• Высокий предел упругости. Деталь должна работать в области обратимой деформации: после снятия нагрузки возвращаться точно в исходную геометрию. Чем выше предел упругости, тем больший прогиб мембраны или ход контакта допустим без остаточной деформации. У термоупрочняемых бронз предел упругости близок к пределу текучести σ0,2 1000−1200 МПа, что в 2−2,5 раза выше, чем у пружинных латуней.
• Низкая релаксация напряжений. Пружина или контакт под постоянной деформацией со временем теряет усилие — это релаксация. Для контактной группы реле или разъёма падение усилия на 15−20% означает рост переходного сопротивления и отказ. Материал подбирают так, чтобы релаксация за срок службы оставалась в единицах процентов при рабочей температуре.
• Стабильность характеристик. Модуль упругости, а с ним жёсткость пружины и собственная частота узла не должны заметно меняться от температуры. Для обычных сплавов модуль падает примерно на 3−5% на каждые 100 °C; в частотозадающих и измерительных узлах этого уже много.
• Немагнитность там, где нужно. В скважинных приборах, компасной технике, датчиках вблизи магнитных систем упругая деталь не должна искажать поле. Бериллиевая и фосфористая бронзы немагнитны, и это отдельный аргумент против пружинных сталей.
• Проводимость для токосъёма. Токосъёмный контакт совмещает упругость и проведение тока. Здесь важна электропроводность в % IACS одновременно с пределом упругости — сочетание, которое закрывает узкий круг сплавов.

По нашей практике узел приборостроения почти всегда описывается двумя-тремя из этих требований сразу, и материал выбирают по критичному. Ниже — раскладка по функциям.

Материалы по функциям

Разные узлы прибора нагружают материал по-разному: контактная группа требует упругости с проводимостью, мембрана манометра — предела упругости с низкой релаксацией, частотозадающий элемент — постоянства модуля, магнитопровод — магнитомягкости. Таблица связывает функцию узла с материалом и определяющим свойством.

Бериллиевая бронза БрБ2 закрывает большинство упругих узлов приборостроения: она единственная из перечисленного даёт одновременно высокий предел упругости, немагнитность и заметную электропроводность. Фосфористая бронза — более дешёвая замена там, где нагрузка и температура умеренные, а проводимость не нужна. Прецизионные сплавы (элинвар, пермаллой) стоят особняком: их берут ради физического эффекта — постоянства модуля или магнитомягкости, который бронзы дать не могут.

Бериллиевая бронза БрБ2 — базовый упругий материал

БрБ2 — дисперсионно-твердеющая безоловянная бронза с 1,8−2,1% бериллия по ГОСТ 18175–78. Свойства задаёт термообработка: после закалки от 760−800 °C сплав мягкий и формуется, после старения при 300−350 °C выделяется упрочняющая γ-фаза и прочность поднимается до 1250−1400 МПа. Это и делает БрБ2 удобной для приборостроения — мембрану или контакт штампуют в мягком состоянии, а финальные упругие характеристики фиксирует старение.

Предел упругости у БрБ2 в состоянии после старения близок к пределу текучести 1000−1200 МПа: деталь работает почти до σ0,2 без остаточной деформации. ``

Фосфористая бронза — пружины без токосъёма

Оловянно-фосфористая бронза БрОФ6,5−0,15 (олово 6−7%, фосфор 0,1−0,25% по ГОСТ 5017–2006) — классический пружинный материал. В нагартованном и пружинном состоянии предел прочности достигает 550−750 МПа, модуль упругости 110−120 ГПа. Электропроводность низкая, 13−18% IACS, поэтому для токосъёмных контактов её не берут — это материал для механических пружин, контактных лепестков, шайб, где важны упругость, коррозионная стойкость и немагнитность при умеренной цене. Стойкость к релаксации у фосфористой бронзы ниже, чем у БрБ2: заметный уход усилия начинается уже около 100 °C. ``

Прецизионные сплавы — модуль и магнитомягкость

Там, где узлу нужен физический эффект — постоянство модуля или магнитомягкость, — приборостроение использует прецизионные сплавы на железоникелевой основе по ГОСТ 10994–74 «Сплавы прецизионные. Марки»:

• Элинварные сплавы (Fe-Ni-Cr, дисперсионно-твердеющие) отличает близкий к нулю термоупругий коэффициент: модуль упругости почти не меняется в рабочем диапазоне температур. Отсюда стабильная жёсткость и собственная частота — их берут на камертоны, волоски, спиральные пружины точных приборов, частотозадающие упругие элементы.
• Пермаллои (Fe-Ni, 45−80% никеля) — магнитомягкие сплавы с высокой магнитной проницаемостью и малой коэрцитивной силой. Идут на магнитопроводы, сердечники малогабаритных реле и датчиков, магнитные экраны.

``. Эти сплавы — железоникелевые, отдельный от медно-бронзовой линейки класс; в узле их сочетают с упругими бронзами по функции.

Упругость и релаксация: что определяет ресурс

Два свойства решают судьбу упругого элемента — предел упругости и релаксация напряжений. Их часто путают, хотя отвечают они за разное.

Предел упругости — граница обратимой деформации. Ниже неё деталь после снятия нагрузки возвращается в исходную форму точно, выше — остаётся остаточный прогиб, и прибор теряет ноль. У БрБ2 после старения эта граница лежит близко к σ0,2 1000−1200 МПа, что даёт большой запас по ходу мембраны или контакта. У фосфористой бронзы предел упругости примерно вдвое ниже, поэтому её ставят на менее нагруженные пружины.

Релаксация напряжений — медленная потеря усилия деталью, которая долго держит постоянную деформацию. Пружинный контакт реле зажат годами; если материал релаксирует, усилие падает, переходное сопротивление растёт, контакт греется и отказывает. БрБ2 держит релаксацию в единицах процентов до 200−250 °C — это её главный аргумент в приборостроении. Фосфористая бронза при комнатной температуре работает надёжно, но выше 100 °C релаксирует быстрее. Пружинные стали дают ещё большую релаксацию и вдобавок магнитны. ``

Отдельная величина — стабильность модуля упругости. Для контактов и мембран изменение модуля на 3−5% на 100 °C некритично, для частотозадающих узлов — уже недопустимо, и тогда переходят на элинварные сплавы с почти постоянным модулем. Это разводит материалы по задачам: где меряют усилие или прогиб — бронза, где держат частоту — элинвар.

Как выбрать материал под узел

Порядок выбора идёт от критичного требования узла; марку определяют в последнюю очередь.

1. Нужен токосъём (контакт, разъём, коллекторная пружина)? Берите БрБ2 (AERIS 1345): только она сочетает предел упругости с проводимостью 22−30% IACS и немагнитностью. Фосфористая бронза с её 13−18% IACS сюда не подходит. 2. Нужна ответственная пружина или мембрана без токосъёма, температура до 250 °C? БрБ2 по пределу упругости и релаксации. Если бюджет ограничен, нагрузка умеренная и температура ниже 100 °C — фосфористая бронза БрОФ6,5−0,15. 3. Критично постоянство собственной частоты или жёсткости? Прецизионный сплав элинварного типа по ГОСТ 10994–74 — модуль упругости стабилен по температуре. 4. Нужна магнитомягкость (магнитопровод, сердечник, экран)? Пермаллой (Fe-Ni); упругие бронзы эту функцию не выполняют. 5. Требуется строгая немагнитность упругой детали? БрБ2 или фосфористая бронза; пружинные стали исключаются.

Честная граница: выше 250−300 °C бериллиевая бронза разупрочняется (идёт перестаривание), и для горячих узлов её не применяют — там нужны другие материалы. Специальные Материалы работает по меди, бронзам, никелевым и тугоплавким сплавам; железоникелевые прецизионные сплавы (элинвар, пермаллой) — смежный класс, по нему технолог даёт рекомендацию по выбору, основную поставку закрываем по упругим бронзам.

*Подбираете упругий элемент под конкретный прибор? Обсудите марку и состояние поставки с технологом Специальные Материалы*

Поставка бериллиевой и фосфористой бронзы (Специальные Материалы)

Для упругих узлов приборостроения важна не только марка, но и состояние поставки и форма полуфабриката: мембрану гнут из ленты, пружину навивают из проволоки, контакт штампуют из полосы. Специальные Материалы поставляет бериллиевую бронзу БрБ2 (AERIS 1345) в основных формах:

• Лента толщиной 0,1−5 мм — мембраны, контактные лепестки, плоские пружины.
• Проволока диаметром 0,1−10 мм — навивные пружины, токосъёмные элементы.
• Прутки диаметром 3−100 мм — точёные упругие детали, втулки. ``

Полуфабрикаты нормируют отдельные стандарты: прутки — ГОСТ 15835–2013 «Прутки из бериллиевой бронзы», ленты — ГОСТ 15836–79 «Ленты из бериллиевой бронзы», проволоку — ГОСТ 16130–90 «Проволока бериллиевая». Поставка идёт в мягком состоянии (под формовку с последующим старением у заказчика) или после термообработки на готовую прочность — режим согласует технолог под изделие. Каждая партия проходит ультразвуковой контроль на внутренние дефекты с выдачей сертификата на русском языке: марка, фактический химсостав, механические свойства по ГОСТ 1497–84. Соответствие ГОСТ 18175–78 подтверждается документом партии; при несоответствии — замена за счёт Специальные Материалы.

БрБ2 (AERIS 1345) — полный аналог импортной CuBe2 (C17200): по химсоставу и упругим характеристикам в пределах допусков ГОСТ и EN, со сроком поставки 2−4 недели против 14+ у параллельного импорта. Фосфористую бронзу по ГОСТ 5017–2006 подбираем на пружины, где токосъём не нужен.

Международные аналоги упругих бронз

Для бериллиевой бронзы БрБ2 — CuBe2 / C17200 соответствие полное (в пределах допусков состава и свойств). Фосфористая бронза БрОФ6,5−0,15 — близкий аналог CuSn6 / C51900 с небольшими различиями по допускам олова и фосфора. ``

*Нужен российский аналог CuBe2 или CuSn6 для упругих деталей? Запросите КП на замену*

Заключение

Упругий узел прибора выбирают по пределу упругости и стойкости к релаксации напряжений, а где нужно — по немагнитности, проводимости или постоянству модуля. Базовый материал таких узлов — бериллиевая бронза БрБ2 (AERIS 1345): предел прочности 1250−1400 МПа, высокий предел упругости, низкая релаксация до 250 °C, немагнитность и проводимость 22−30% IACS. Фосфористая бронза БрОФ6,5−0,15 закрывает менее нагруженные пружины без токосъёма, а прецизионные сплавы элинварного и пермаллойного типа берут ради постоянства модуля и магнитомягкости.

БрБ2 — полный аналог импортной CuBe2 (C17200) по ГОСТ 18175–78; Специальные Материалы поставляет её в ленте, проволоке и прутках с УЗК-контролем каждой партии и сроком от 2 недель.
