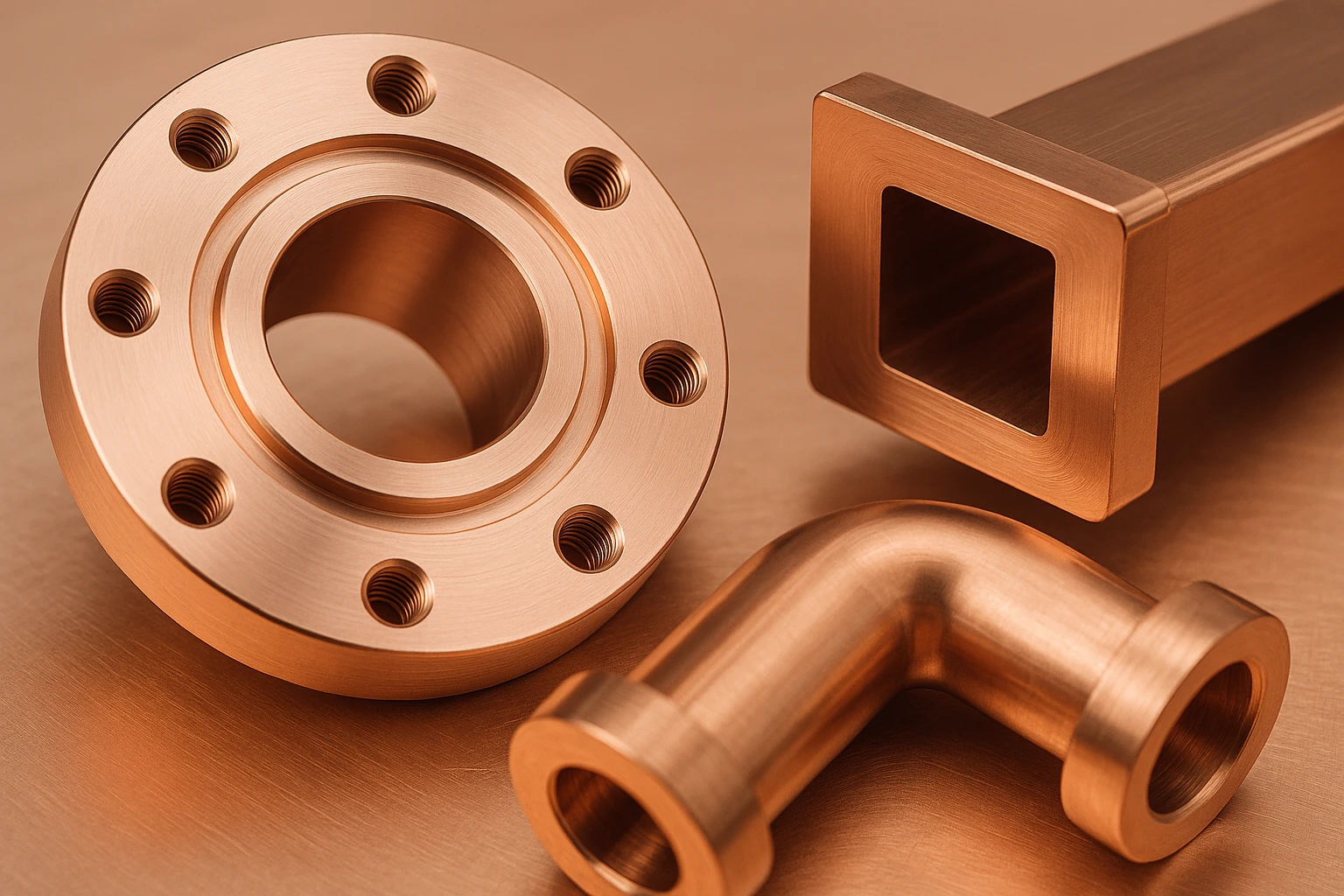

Медь для вакуумной техники: чистота, газовая плотность, пайка в водороде

Медь для вакуумной техники — это бескислородная медь М0б и М00б (Cu-OF и Cu-OFE), из которой удалён кислород ещё на выплавке, без фосфора и других раскислителей. Из-за этого по границам зёрен нет закиси меди Cu₂O, и металл не газит при откачке, не растрескивается при пайке в водороде и держит проводимость на уровне эталона — 100−102% IACS. Отсюда и область применения: волноводы, резонаторы, вакуумные камеры, корпуса клистронов и магнетронов, узлы ускорительной и СВЧ-техники. Ниже разбираем, какие требования к чистоте и газовой плотности предъявляет вакуум, чем М0б отличается от обычной М1 и по каким стандартам медь заказывать.

Что требует вакуумная техника от меди

Вакуумный узел предъявляет к материалу три требования сразу, и обычная техническая медь выполняет их не все. Первое — газовая плотность: стенка камеры или волновода не должна газить при откачке и прогреве, иначе вакуум не выйти на рабочий уровень, а остаточные газы испортят процесс. Второе — химическая чистота: примеси и включения дают локальное газовыделение и портят поверхность под высокочастотный ток. Третье — стойкость к пайке в водороде, потому что вакуумные сборки чаще всего паяют твёрдым припоем в водородной печи или собирают диффузионной сваркой под нагревом.

Под все три требования подходит бескислородная медь. Её получают так, чтобы кислорода в металле почти не оставалось: плавка и разливка идут в защитной атмосфере, без раскислителей вроде фосфора, который сам снижает проводимость. Результат — медь с кислородом на уровне 0,001% и долей самого металла от 99,97%, без включений закиси меди Cu₂O по границам зёрен.

По ГОСТ 859–2014 «Медь. Марки» такие марки несут в обозначении букву «б». Для вакуума берут две:

• М0б — меди от 99,97%, кислород до 0,001%, проводимость 100−101% IACS. Рабочая марка вакуумной меди, международный аналог Cu-OF (C10200).
• М00б — меди от 99,99%, кислород до 0,0005%, проводимость до 101−102% IACS. Высшая чистота для самых ответственных узлов, аналог Cu-OFE (C10100).

Обычную М1 (Cu-ETP, C11000) с этими марками путать нельзя: в ней кислород 0,02−0,04% в виде закиси меди. По проводимости М1 почти не уступает бескислородной, но при нагреве в водороде растрескивается и для вакуумной пайки непригодна. Поставляется бескислородная медь листом и плитой, лентой и фольгой, прутком, трубой и проволокой в мягком (отожжённом) или нагартованном состоянии.

Свойства бескислородной меди для вакуума

Механические характеристики у меди задаёт состояние поставки. В отожжённом виде она пластична и формуется, в нагартованном — прочнее и жёстче, но почти теряет удлинение. Для вакуумных деталей это важно: тонкостенные камеры и сильфоны гнут из мягкой меди, а нагартованную берут там, где нужна жёсткость стенки.

Ради физических свойств бескислородную медь в вакуумной технике и выбирают — проводимость, теплопроводность и плотность металла.

За цифрами стоит логика выбора под вакуум. Проводимость 100−101% IACS держится на уровне эталонной меди и стабильна от партии к партии, потому что примесей в металле мало — для волноводов и резонаторов это означает минимальные потери на стенке под СВЧ-током. Теплопроводность 390−400 Вт/(м·К) уводит тепло от нагруженных узлов: магнетрона, мишени, токоввода. Отсутствие газовых пор и включений даёт вакуумную плотность — корпус не газит при откачке и прогреве до сотен градусов. Главное же свойство, стойкость к водороду, разберём отдельно: оно объясняет, почему для вакуумной пайки годится только бескислородная медь.

Почему вакуумная медь не боится водорода и не газит

Корень темы — поведение меди при нагреве в водороде. В кислородсодержащей меди по границам зёрен сидит закись меди Cu₂O. Водород при высокой температуре проникает в металл, реагирует с Cu₂O и образует водяной пар. Пар заперт внутри, давит на границы зёрен и со временем рвёт их — металл покрывается внутренними трещинами. Это и называют водородной болезнью меди: деталь после пайки становится хрупкой и теряет герметичность, а для вакуумного узла это брак.

В бескислородной меди реагировать водороду почти не с чем: закиси меди в ней практически нет, трещины не образуются. Поэтому вакуумные сборки, которые паяют твёрдым припоем в водородной печи при 800−900 °C или собирают диффузионной сваркой, делают из М0б и М00б. Кислородсодержащую М1 в таких условиях не применяют — она растрескается по границам зёрен.

С газовой плотностью связь та же. Включения Cu₂O и примеси — это источники локального газовыделения: при прогреве камеры под откачкой они отдают газ в объём и не дают выйти на высокий и сверхвысокий вакуум. Чистая бескислородная медь газит слабо, поэтому из неё делают стенки камер, фланцы и волноводные тракты, которые держат вакуум годами. Бескислородная медь закрывает обе задачи сразу: и стойкость к водородной пайке, и низкое газовыделение в вакууме.

Где применяют вакуумную медь

Логика выбора М0б и М00б везде одна: узел требует одновременно высокой проводимости или теплопроводности, химической чистоты и стойкости к нагреву в водороде или вакууме. Под это описание попадает несколько направлений.

В СВЧ-технике из бескислородной меди делают волноводы, резонаторы, корпуса и аноды клистронов и магнетронов, элементы ламп бегущей волны. Здесь сходятся два требования: малые потери на стенке под высокочастотным током и пайка узла в водороде без растрескивания.

В вакуумной технике это стенки камер, фланцы, экраны, токовводы и сильфоны. Металл держит вакуум при прогреве и не газит, а высокая теплопроводность отводит тепло от нагруженных зон.

В ускорительной технике и сверхпроводящих системах из меди М00б делают резонаторы, секции ускоряющих структур и криогенные узлы. Детали паяют в водороде и охлаждают до криогенных температур, и тут стойкость к водороду сочетается с хорошей теплопроводностью при низких температурах.

Отдельное направление — микроэлектроника и электровакуумные приборы: подложки, выводные рамки, теплоотводы, корпуса. Везде, где важны чистая поверхность, стабильная проводимость и вакуумная плотность спая, ставят бескислородную медь, а не кислородсодержащую М1.

Стандарты и международные аналоги

Сами марки нормирует ГОСТ 859–2014, а формы проката под вакуумные детали — отдельные стандарты на лист, ленту, пруток и трубу.

Снабженцы чаще ищут вакуумную медь по международным обозначениям, поэтому ниже — прямые соответствия для основной марки М0б по системам стандартов. В таблицу включены только проверенные эквиваленты.

Для более чистой М00б ряд сдвигается на марки повышенной чистоты: Cu-OFE по ISO и EN (CW009A), C10100 (OFE) в системе UNS, C1011 по JIS и TU0 по GB/T 5231. Уточнение по американскому обозначению: для меди и бронз действует система UNS/ASTM с марками вида C-XXXXX, а не AISI — её применяют к сталям.

В каталоге СМ бескислородная медь идёт под собственной маркой линейки AERIS; конкретный номер технолог подтверждает под марку и сортамент. Соответствие ГОСТ 859–2014 закрывается сертификатом с фактическим химсоставом и замером проводимости в % IACS, а ультразвуковой контроль каждой партии отсеивает внутренние дефекты ещё до отгрузки — для вакуумных деталей это отсекает поры и расслоения, которые позже дали бы натекание.

Как выбрать марку: М0б, М00б или М1

Выбор сводится к двум решениям: уровень чистоты и допустимость кислорода.

М1 (Cu-ETP) дешевле и годится для общего применения — токоведущих шин, заземления, силовой проводки. В вакуум и водородную пайку ей дорога закрыта: кислород 0,02−0,04% даёт водородную болезнь и газовыделение. Для любого узла, который паяют в восстановительной среде или держат под откачкой, берут версию с буквой «б».

М0б — рабочая марка вакуумной и СВЧ-техники. Чистоты от 99,97% и кислорода до 0,001% хватает для волноводов, камер, резонаторов и большинства паяных в водороде сборок.

М00б ставят туда, где требования жёстче: ускорительные резонаторы, сверхпроводящие узлы, самая ответственная электроника. Чистота от 99,99% и проводимость до 102% IACS дают минимальные потери и предельно низкое газовыделение. Для рядовых вакуумных деталей переплата за М00б не нужна — достаточно М0б.

Заключение

Медь для вакуумной техники — это бескислородная М0б (Cu-OF, C10200) и более чистая М00б (Cu-OFE, C10100) по ГОСТ 859–2014, с чистотой от 99,97 и от 99,99% и кислородом до 0,001 и до 0,0005%. Всё отличие от обычной М1 сводится к удалённому кислороду, и именно оно даёт два рабочих свойства вакуума: газовую плотность без выделения газа при откачке и стойкость к пайке в водороде без водородной болезни. При проводимости 100−102% IACS и теплопроводности 390−400 Вт/(м·К) такая медь идёт на волноводы, резонаторы, камеры, корпуса клистронов и магнетронов, узлы ускорительной и СВЧ-техники. Где требования к чистоте и проводимости предельные, переходят с М0б на М00б.

Технологи СМ подбирают марку и форму поставки под конкретный вакуумный узел и подтверждают химсостав и проводимость сертификатом по ГОСТ 859–2014.
