Медная проволока для кабельной продукции: марки и выбор

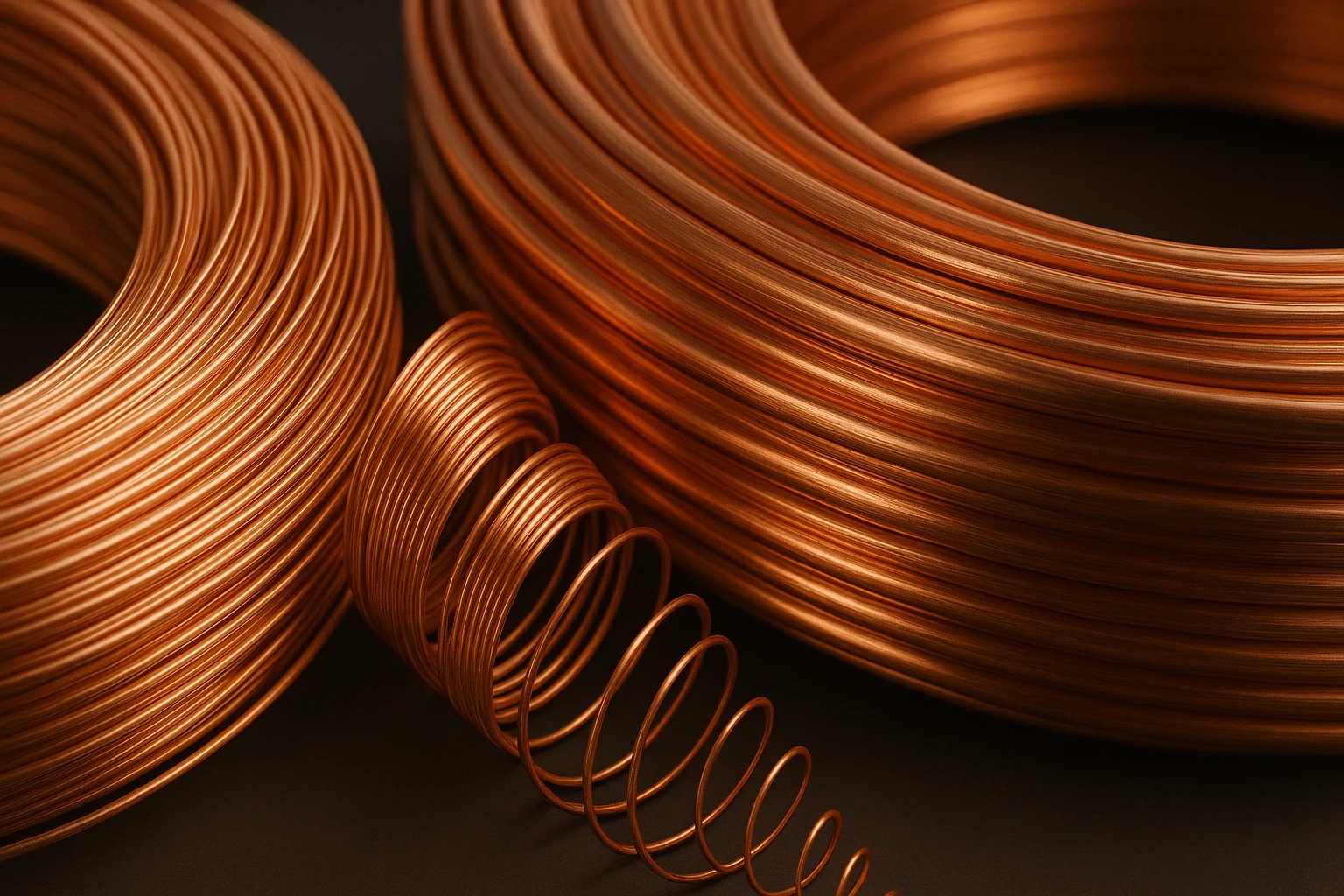

Медная проволока для кабелей — это круглая тянутая проволока из электротехнической меди, которую кабельные заводы скручивают в токопроводящие жилы. От марки меди и состояния поставки зависит главное: электропроводность и пластичность. Мягкую (отожжённую) проволоку с проводимостью 100−101% IACS берут в силовые и гибкие кабели, твёрдую (нагартованную) с пределом прочности 390−450 МПа — туда, где жила несёт механическую нагрузку. Основа в обоих случаях одна — медь М1 (Cu-ETP) по ГОСТ 859–2014, а где нужна повышенная чистота, переходят на бескислородную М0б (Cu-OF).

Что такое медная проволока для кабелей

Токопроводящую жилу кабеля собирают из медной проволоки: одной (однопроволочная жила) или скрученного пучка тонких проволок (многопроволочная, гибкая). Сырьём служит медная катанка диаметром 8 мм по ГОСТ 2112–79, которую на кабельном заводе протягивают через волоки до нужного диаметра, а затем отжигают или оставляют нагартованной. Медь отвечает за проводимость, состояние поставки — за сочетание пластичности и прочности.

Марку меди для жил выбирают по ГОСТ 859–2014 «Медь. Марки». Для кабельной продукции работают две.

• М1 (Cu-ETP, C11000) — кислородсодержащая электротехническая медь чистотой от 99,90% с кислородом 0,02−0,04%. Основной материал токопроводящих жил: проводимость на уровне эталона, низкая цена, отработанная технология волочения и отжига.
• М0б (Cu-OF, C10200) — бескислородная медь чистотой от 99,97% с кислородом до 0,001%. Её берут там, где нужна стабильная проводимость от партии к партии, пайка жилы в восстановительной среде без водородной хрупкости или повышенная чистота для ответственной техники.

Внутри каждой марки проволока делится по состоянию поставки на мягкую и твёрдую. Мягкую (отожжённую, обозначают ММ) получают отжигом после волочения: металл становится пластичным и тянется. Твёрдую (нагартованную, МТ) оставляют в наклёпанном после волочения состоянии: она прочнее и жёстче, но почти теряет удлинение. Поставляется проволока в бухтах и на катушках, голой или с оловянным покрытием, диаметром от 0,02 мм для тончайших гибких жил до 9 мм для жил крупного сечения.

Свойства медной проволоки

Механику проволоки задаёт состояние поставки. Отожжённая мягкая проволока тянется и хорошо скручивается в гибкую жилу, нагартованная твёрдая держит прочность, но ломается на крутом изгибе.

Физические свойства определяет сама медь, и ради них проволоку и выбирают — в первую очередь ради проводимости.

За цифрами стоит логика выбора. Отжиг снимает наклёп и убирает дефекты решётки, поэтому мягкая проволока проводит лучше твёрдой: 100−101% IACS против 96−98%. Разница в проводимости невелика, но удлинение различается на порядок — 20−35% у мягкой и 0,5−3% у твёрдой, и именно пластичность решает, выдержит ли жила скрутку и многократный изгиб. Удельное сопротивление отожжённой меди 0,1 724 Ом·мм²/м при 20 °C — это и есть международный эталон 100% IACS, относительно которого считают проводимость всех остальных проводников.

Ключевые особенности медной проволоки для кабелей:

• высокая проводимость — 100−101% IACS в мягком состоянии, основа низких потерь в жиле;
• пластичность мягкой проволоки — удлинение 20−35%, она держит скрутку и изгиб без обрыва;
• стабильность от партии к партии при низком содержании примесей, особенно у бескислородной М0б;
• паяемость и лужение — проволоку поставляют с оловянным покрытием для пайки и защиты от окисления.

Что важно кабельному заводу

Кабельный завод проверяет проволоку по двум параметрам, и оба нормированы. Первый — электрическое сопротивление: его меряют на готовой жиле и сверяют с предельным значением по ГОСТ Р МЭК 60 228 для класса и сечения. Превышение сопротивления означает, что жила греется и теряет в пропускной способности, поэтому медь с заниженной проводимостью на завод не проходит. Второй — пластичность: на разрывной машине по ГОСТ 1497–84 определяют относительное удлинение, и для мягкой жилы оно должно быть не ниже нормы, иначе проволока порвётся на скрутке или при перемотке.

Отсюда же требование к диаметру и его допуску. Тонкую проволоку 0,1−0,5 мм скручивают в гибкие многопроволочные жилы шнуров и кабелей, проволоку 0,5−2,5 мм — в жилы силовых и установочных кабелей, а толстую до 9 мм применяют как одиночную жилу крупного сечения. Разнобой по диаметру внутри бухты сбивает геометрию скрутки и шаг, поэтому допуск на диаметр выдерживают жёстко, а поверхность держат чистой — без задиров, плён и следов окисла, на которых рвётся тонкая проволока.

Где применяют медную проволоку

Логика выбора проволоки везде одна: под задачу подбирают марку меди и состояние поставки. Под это описание попадает вся номенклатура кабельного производства.

В силовых и установочных кабелях из мягкой проволоки М1 диаметром 0,5−2,5 мм скручивают токопроводящие жилы — здесь нужна максимальная проводимость и достаточная пластичность под скрутку. Гибкие кабели, шнуры и провода набирают из тончайшей мягкой проволоки 0,1−0,5 мм: чем тоньше отдельная проволока, тем гибче жила и тем больше циклов изгиба она выдерживает. Обмоточные и эмалированные провода для двигателей и трансформаторов тянут из мягкой меди и покрывают эмалью или волокном поверх металла. Туда, где жила несёт механическую нагрузку — провода воздушных линий, контактные провода, несущие элементы, — идёт твёрдая нагартованная проволока с прочностью 390−450 МПа. Связь и слаботочка берут тонкую медную проволоку на сигнальные и экранирующие жилы, а лужёную проволоку с оловянным покрытием — под пайку выводов и стойкость к окислению.

Стандарты и международные аналоги

Саму медь нормирует ГОСТ 859–2014, токопроводящие жилы — стандарты на сопротивление и конструкцию, а исходную катанку — отдельный стандарт.

Медную основу снабженцы и кабельщики часто ищут по международным обозначениям, поэтому ниже — прямые соответствия для двух рабочих марок. В таблицу внесены только проверенные эквиваленты.

Уточнение по американскому обозначению: для меди действует система UNS вида C-XXXXX (C11000, C10200), а не AISI — её применяют к сталям. В каталоге Специальные Материалы электротехническая медь идёт под собственной маркой линейки AERIS; конкретный номер технолог подтверждает под марку и сортамент. Соответствие ГОСТ 859–2014 закрывается сертификатом с фактическим химсоставом и замером проводимости в % IACS, а ультразвуковой контроль каждой партии отсеивает внутренние дефекты ещё до отгрузки.

Как выбрать проволоку: мягкая или твёрдая, М1 или М0б

Выбор сводится к двум решениям: состояние поставки и марка меди.

По состоянию поставки ориентируются на работу жилы. Мягкую отожжённую проволоку берут, когда жилу скручивают и многократно гнут: силовые, гибкие, монтажные и обмоточные провода. Она даёт удлинение 20−35% и проводимость 100−101% IACS, то есть и держит изгиб, и проводит на уровне эталона. Твёрдую нагартованную проволоку ставят туда, где жила работает на разрыв и должна держать собственный вес или натяжение: воздушные линии, контактные и несущие провода. Прочность 390−450 МПа здесь важнее последних процентов проводимости, которая у твёрдой меди падает до 96−98% IACS.

По марке смотрят на требования к чистоте и пайке. Для большинства кабелей достаточно М1 (Cu-ETP) — технической меди с проводимостью около 100% IACS и отлаженным волочением. Бескислородную М0б (Cu-OF) выбирают, когда жилу паяют в восстановительной среде и нельзя допустить водородной хрупкости, либо когда нужна стабильная проводимость от партии к партии для ответственной техники. По проводимости в отожжённом состоянии обе марки близки, разводит их поведение при нагреве в водороде: кислород 0,02−0,04% в М1 даёт растрескивание, а бескислородная М0б его не боится.

Заключение

Медная проволока для кабельной продукции — это тянутая электротехническая медь М1 (Cu-ETP) или бескислородная М0б (Cu-OF) по ГОСТ 859–2014, из которой собирают токопроводящие жилы. Кабельный завод смотрит на два параметра: проводимость и пластичность. Мягкая отожжённая проволока даёт 100−101% IACS и удлинение 20−35% — её скручивают в силовые и гибкие жилы; твёрдая нагартованная держит 390−450 МПа при проводимости 96−98% IACS и идёт под механическую нагрузку. Электросопротивление жил нормирует ГОСТ Р МЭК 60 228, удлинение — ГОСТ 1497–84.

Технологи Специальные Материалы подбирают марку меди и состояние поставки под конкретный тип кабеля и подтверждают химсостав и проводимость сертификатом по ГОСТ 859–2014.
