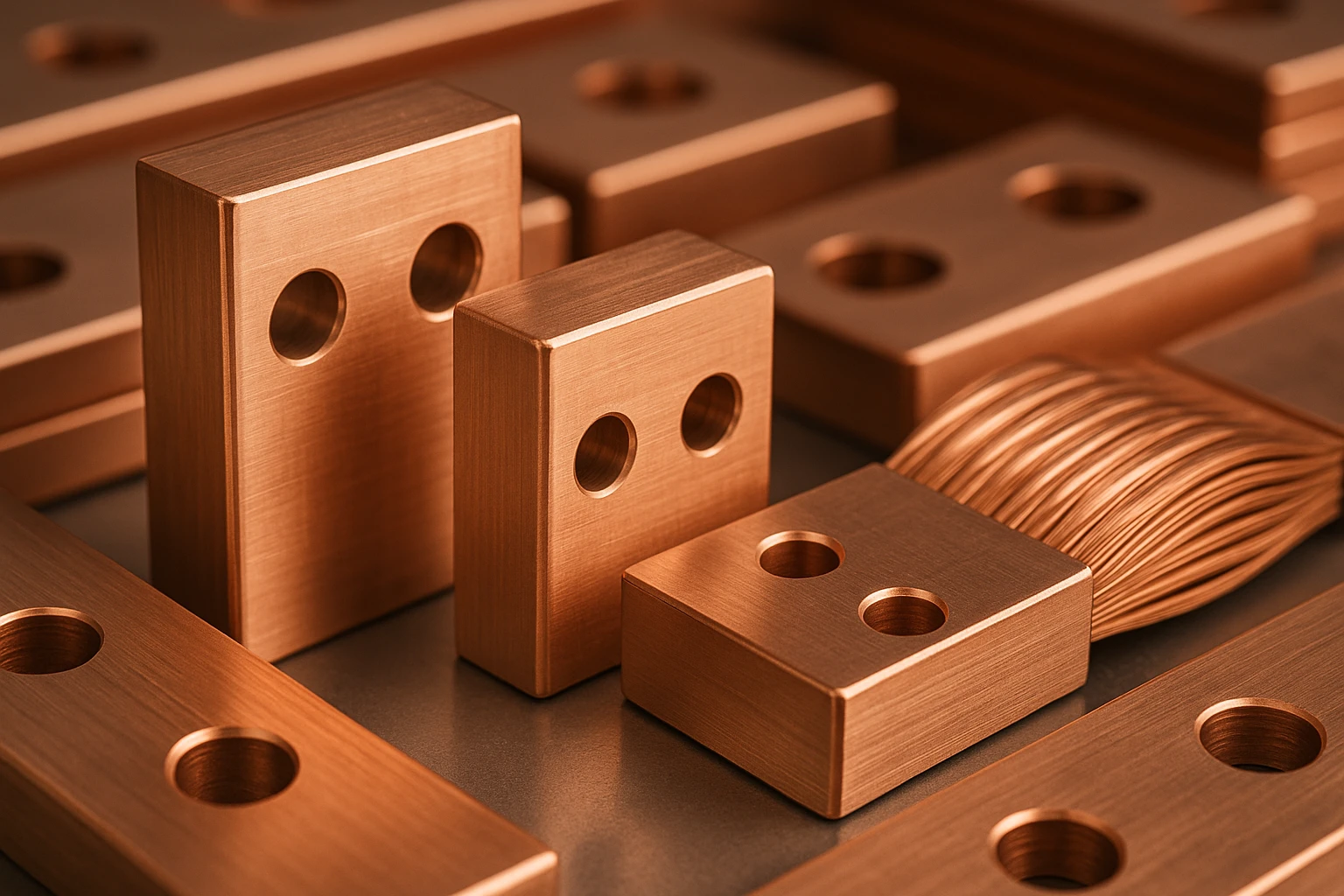

Медные шины: профили, сечения, применение в электрощитовом оборудовании

Медная шина — это профилированный медный прокат, чаще всего полоса прямоугольного сечения, по которой ток вводят в электрощит и распределяют по отходящим линиям. В сборках главных и вводно-распределительных щитов, в КРУ и на подстанциях шина работает там, где кабель уже не справляется по току или по компоновке: она несёт сотни и тысячи ампер, держит электродинамические нагрузки при коротком замыкании и собирается в жёсткую токоведущую конструкцию. Делают её из электротехнической меди М1 (Cu-ETP) с проводимостью около 100% IACS. Ниже разбираем профили и сечения, расчёт сечения под рабочий ток, изоляцию и применение в щитовом оборудовании.

Что такое медная шина

Медная шина — это жёсткий или гибкий токопровод из меди, рассчитанный на передачу и распределение больших токов внутри электротехнического устройства. От кабеля её отличает не материал, а роль: шина одновременно проводник, конструктивный элемент и точка, к которой болтами крепят аппараты и отходящие присоединения. Поэтому к ней предъявляют сразу три требования — высокая проводимость, механическая прочность под собственным весом и стойкость к усилиям при коротком замыкании.

Материал почти всегда один — медь марки М1 (Cu-ETP) по ГОСТ 859–2014 «Медь. Марки», техническая медь чистотой от 99,90% с проводимостью около 100% IACS. Прокат для шин нормирует ГОСТ 434–78 «Прокат тонкий из меди для электротехнических целей»; по нему медные шины поставляют в двух состояниях, и это первое практическое деление:

• ШМТ — шина медная твёрдая (нагартованная). Предел прочности 280−360 МПа, держит форму на большом пролёте между опорами, идёт на сборные шины, которые сами себя несут.
• ШММ — шина медная мягкая (отожжённая). Прочность 200−250 МПа, удлинение до 35−45%, гнётся под нужный радиус без растрескивания — её берут на перемычки, изгибы и переходы.

Где нужна повышенная чистота и стабильная проводимость от партии к партии — под пайку в восстановительной среде или ответственную аппаратуру — основу переводят на бескислородную медь М0б (Cu-OF). Для большинства щитов хватает М1.

Профили и сечения медных шин

Форму сечения выбирают под ток, под способ охлаждения и под компоновку щита.

Плоская прямоугольная — основной профиль. Толщина 3−12 мм, ширина 15−120 мм; типовые ряды — 25×3, 30×4, 40×4, 50×5, 60×8, 100×10 мм. Плоская полоса хорошо отводит тепло за счёт развитой поверхности и удобно собирается в пакеты. На больших токах несколько полос ставят параллельно через дистанционные прокладки.

Со скруглёнными кромками — та же полоса, но с радиусом по граням. Скругление снимает концентрацию электрического поля на острой кромке и снижает риск коронирования и пробоя изоляции, поэтому такие шины предпочитают в установках с повышенным напряжением.

Угловая и коробчатая — профили сложного сечения для очень больших токов. Коробчатое (П- или О-образное) сечение даёт большой периметр при компактных габаритах и работает там, где плоский пакет уже неудобен.

Трубчатая — шина для генераторных и подстанционных токопроводов на тысячи ампер. На переменном токе ток вытесняется к поверхности проводника (поверхностный эффект), и труба с её развитой наружной поверхностью использует медь эффективнее сплошного прутка.

Гибкая шина — пакет из тонких медных лент или плетёнка из медной проволоки, обжатые наконечниками. Она компенсирует температурные удлинения и вибрацию и соединяет неподвижную сборную шину с выводами аппаратов, трансформаторов и подвижных контактов. Там, где жёсткая шина передала бы механическое усилие на вывод аппарата, гибкая развязывает узел.

Свойства медной шины

Механику шины задаёт состояние поставки. Твёрдая держит нагрузку и пролёт, мягкая гнётся; обе — это та же медь М1, разведённая по задачам нагартовкой и отжигом.

Физические свойства определяет сама медь — ради проводимости шину и выбирают.

За цифрами стоит логика эксплуатации шины:

• Проводимость 56−58 МСм/м держит потери на нагрев минимальными: чем ниже сопротивление полосы, тем меньше выделяется тепла при том же токе.
• Рабочая температура в длительном режиме — до 70 °C (по нормам на нагрев токоведущих частей). Превышение ускоряет окисление контактных поверхностей и рост переходного сопротивления в болтовых соединениях.
• Стойкость при коротком замыкании. В режиме КЗ шина кратковременно нагревается до 200−300 °C и испытывает электродинамические усилия от соседних фаз; расстояние между опорными изоляторами рассчитывают так, чтобы полоса их выдержала без остаточной деформации.
• Окраска шин решает две задачи: фазировку (жёлтый — фаза A, зелёный — B, красный — C, голубой — N, жёлто-зелёный — PE) и теплоотдачу. Матовое покрытие повышает излучательную способность поверхности и поднимает допустимый ток окрашенной шины на 15−20% против голой.

Расчёт сечения медной шины под ток

Сечение шины подбирают по длительному рабочему току с проверкой на нагрев и на стойкость при КЗ. Ориентир по плотности тока для меди в воздухе — 1,3−2,5 А/мм²: у малых сечений плотность выше, у крупных ниже, потому что отношение поверхности к объёму падает, а на переменном токе добавляется поверхностный эффект.

Практику закрывают таблицы допустимых токов. Ниже — ориентировочные значения по таблицам ПУЭ для одной окрашенной медной полосы, установленной на ребро, в длительном режиме.

Точное значение зависит от условий: ориентации полосы, окраски, температуры в шкафу и числа полос в пакете. Пакет из двух-трёх полос несёт больший ток, но не кратно числу полос — внутренние полосы хуже охлаждаются, а поверхностный и эффект близости перераспределяют ток к наружным. Поэтому на токах выше 2500−3000 А переходят на профильные и трубчатые шины или на параллельные пакеты с зазором. Наши технологи подбирают сечение и профиль под конкретный ток, компоновку шкафа и расчётный ток КЗ.

Применение в электрощитовом оборудовании

Медная шина работает там, где нужно собрать и распределить большой ток в ограниченном объёме щита.

В главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) шина образует сборные шины — магистраль, к которой подключают вводные и отходящие автоматы. Сечение здесь определяет номинальный ток сборки, обычно от 250 до 4000 А.

В комплектных распределительных устройствах (КРУ) и низковольтных комплектных устройствах (НКУ) шинопровод связывает ячейки и аппараты; к шинам предъявляют нормы по нагреву и по стойкости при КЗ.

В щитах автоматики, учёта и распределения (ЩО, ЩУ) короткие медные шины служат сборками нулевой N и защитной PE, к которым приходят все нулевые и заземляющие проводники.

В шинопроводах (busbar trunking) жёсткие медные шины в коробчатом корпусе заменяют пучок кабелей на магистралях большого тока внутри зданий и цехов.

На выводах силовых трансформаторов и мощных аппаратов ставят гибкие шины — они снимают температурные удлинения и вибрацию, не передавая усилие на изоляторы вывода.

Изоляцию шин решают по месту: межфазные и габаритные расстояния по воздуху, опорные изоляторы под расчётную электродинамическую нагрузку, термоусаживаемая трубка или шинная изоляция на полосу там, где зазоры сжаты. Конкретный класс изоляции и шаг опор закладывают в проект щита под его номинальное напряжение и ток КЗ.

Стандарты и сертификация

Медную шину нормируют стандарты на саму медь, на электротехнический прокат и на комплектные устройства, в которые шина ставится.

Снабженцы и конструкторы часто ищут медную основу по международным обозначениям, поэтому ниже — соответствия для основной марки М1 по системам стандартов. В таблицу внесены только проверенные эквиваленты.

Уточнение по американскому обозначению: для меди действует система UNS вида C-XXXXX (C11000), а не AISI — её применяют к сталям. Где требуется повышенная чистота, ряд сдвигается на бескислородную медь М0б (Cu-OF / C10200).

В каталоге СМ медная шина идёт под собственной маркой линейки AERIS; конкретный номер технолог подтверждает под марку и сортамент. Соответствие ГОСТ 859–2014 закрывается сертификатом с фактическим химсоставом и замером проводимости в % IACS, а ультразвуковой контроль каждой партии отсеивает внутренние дефекты проката ещё до отгрузки.

Медные шины или алюминиевые: как выбрать

Выбор материала сводится к проводимости, габаритам и весу. Медь проводит ток заметно лучше алюминия, и это решает в стеснённых щитах.

Медную шину выбирают там, где щит компактный, токи высокие, а место под сечение ограничено: при равном токе медная полоса в 1,3 раза меньше алюминиевой по сечению и держит контакт без переходных биметаллических пластин. Алюминий легче и дешевле, его берут на протяжённых магистралях, где вес и цена важнее габарита.

Внутри медных шин выбор идёт по состоянию и профилю. Твёрдую ШМТ ставят на сборные шины с большим пролётом между опорами, мягкую ШММ — на гнутые перемычки и переходы, гибкую — на выводы аппаратов и трансформаторов. По сечению отталкиваются от длительного тока с проверкой на нагрев (до 70 °C) и на электродинамическую стойкость при расчётном токе КЗ.

Заключение

Медная шина — это токоведущий медный профиль из меди М1 (Cu-ETP, C11000) по ГОСТ 859–2014 и ГОСТ 434–78, в твёрдом (ШМТ) или мягком (ШММ) исполнении. Профиль выбирают под ток и компоновку: плоскую полосу — на сборные шины, гибкую — на выводы аппаратов, трубчатую и коробчатую — на токи в тысячи ампер. Сечение подбирают по длительному току (плотность 1,3−2,5 А/мм²) с проверкой на нагрев до 70 °C и на стойкость при коротком замыкании. В компактных щитах высокого тока медь выигрывает у алюминия за счёт проводимости в 1,3 раза выше на равном сечении и стабильного контакта.

Технологи СМ подбирают марку, профиль и сечение шины под конкретный щит и подтверждают химсостав и проводимость сертификатом по ГОСТ 859–2014.
