Медные электроды для электроэрозионной обработки: выбор и применение

Медный электрод для электроэрозионной обработки — это инструмент-электрод прошивного станка ЭЭО (EDM), который снимает металл не резанием, а серией искровых разрядов в диэлектрике. Медь выбирают за высокую электро- и теплопроводность, температуру плавления 1083 °C и плотную однородную структуру: именно она даёт стабильную эрозию и чистую поверхность копии. Под прошивную обработку идут две марки — техническая М1 (Cu-ETP) для большинства задач и бескислородная М0б (Cu-OF) там, где нужна повышенная чистота металла и зеркальная поверхность готовой полости. Ниже разбираем требования ЭЭО к материалу электрода, выбор марки, сравнение меди с графитом и медью-вольфрамом и формы поставки заготовок — прутки и листы.

Что такое медный электрод для ЭЭО

Электроэрозионная обработка снимает металл искровым разрядом. Между электродом-инструментом и заготовкой подаётся импульсное напряжение, в зазоре 0,01−0,5 мм возникает пробой диэлектрика, и канал разряда с температурой 8000−12 000 °C расплавляет и испаряет микрообъём металла. Разрядов идут тысячи в секунду, и электрод постепенно «копирует» свою форму в заготовку. В прошивной (die-sinking) схеме электрод имеет негатив будущей полости и опускается в неё; этим ЭЭО отличается от проволочной резки, где инструмент — натянутая проволока.

К материалу электрода предъявляют четыре требования, и медь отвечает на все. Высокая электропроводность пропускает рабочий ток без перегрева тела электрода. Высокая теплопроводность 390−400 Вт/(м·К) отводит тепло из зоны разряда, чтобы плавился металл заготовки, а не сам электрод. Температура плавления 1083 °C задаёт стойкость к эрозии — чем она выше, тем меньше относительный износ. Плотная однородная структура без пор обеспечивает равномерное искрение по всей рабочей поверхности.

Под прошивную ЭЭО медь идёт в двух марках по ГОСТ 859–2014. Техническая М1 (Cu-ETP, кислород 0,02−0,04%) — рабочая марка для большинства электродов: дешевле, хорошо проводит ток, держит форму. Бескислородная М0б (Cu-OF) дороже, но в ней нет закиси меди Cu₂O по границам зёрен и газовых пор; на чистовых режимах это даёт ровную эрозию без локальных выкрашиваний и поверхность под полировку. Для самых ответственных полостей и зеркальной поверхности технологи рекомендуют именно М0б, для черновых и средних электродов хватает М1.

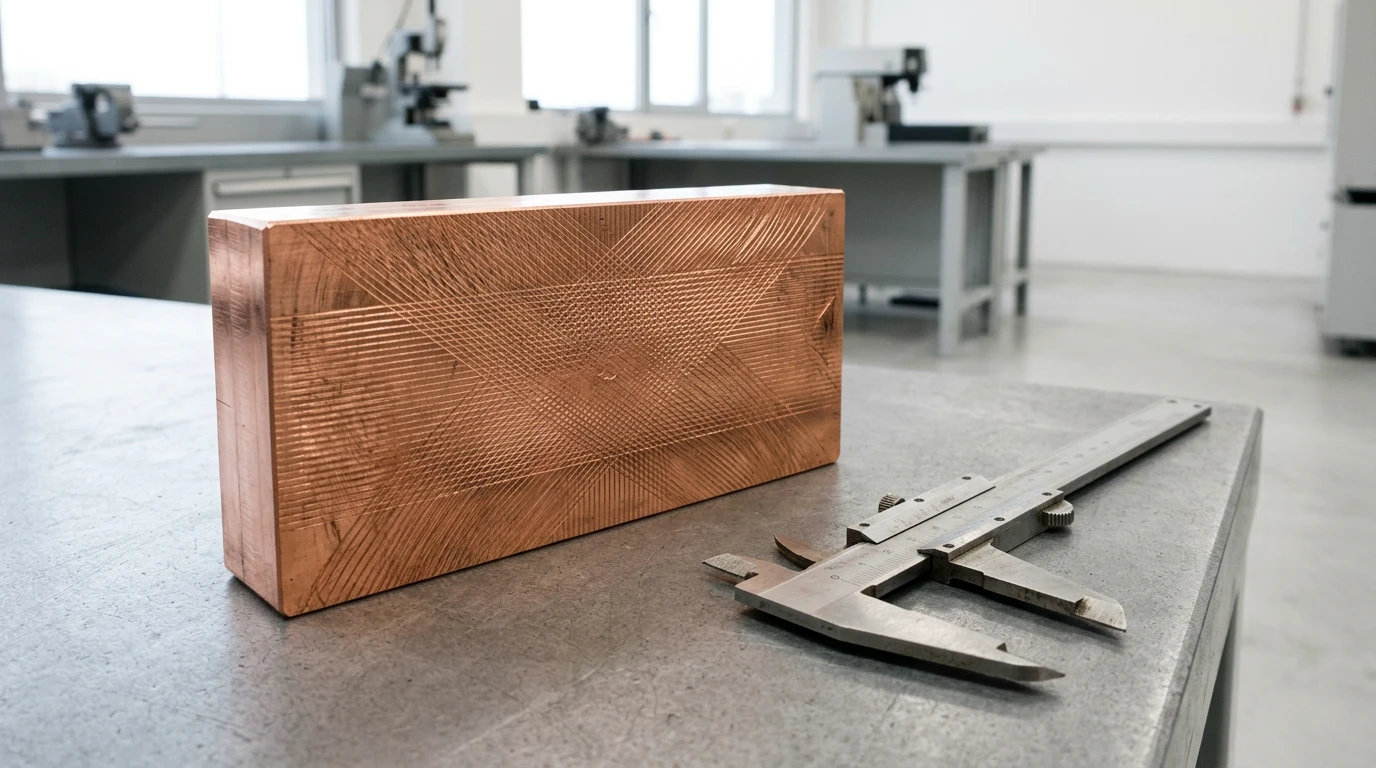

Заготовки под электроды поставляют двух видов: пруток (медный круг) по ГОСТ 1535–2016 — из него точат и фрезеруют электроды круглого и сложного сечения, и лист или плита по ГОСТ 1173–2006 — под плоские и крупногабаритные электроды, которые режут и фрезеруют из плиты толщиной 10−100 мм.

Свойства меди как материала электрода

Механику медной заготовки задаёт состояние поставки. В отожжённом (мягком) виде медь пластична и легко режется, но «мажется» при фрезеровании; в нагартованном (твёрдом) — прочнее и жёстче, чище обрабатывается, но хуже гнётся. Под электроды чаще берут полутвёрдое и твёрдое состояние — оно даёт более чистую фрезеровку тонких рёбер.

Для работы электрода решают физические свойства — проводимость, теплопроводность и температура плавления.

За цифрами стоит поведение электрода на станке. Теплопроводность 390−400 Вт/(м·К) уводит тепло разряда вглубь меди, и рабочая кромка не оплавляется — отсюда низкий относительный износ на чистовых режимах, по практике в пределах 0,5−2% по объёму. Высокая плотность 8,9−8,96 г/см³ и отсутствие пор у бескислородной М0б дают ровную поверхность копии: медь устойчиво держит чистоту Ra 0,2−0,4 мкм, до зеркальной при доводочных режимах. Обратная сторона плотности — вес: медный электрод тяжелее графитового той же формы примерно в 4−5 раз, что нагружает шпиндель и систему смены электродов на крупных деталях.

Где применяют медные электроды

Область у медного электрода одна по смыслу: прошивная ЭЭО там, где нужна высокая чистота поверхности и точная проработка мелких элементов. Под это описание попадает несколько типов изделий и отраслей.

Главный потребитель — инструментальное производство. Электроэрозией прошивают полости пресс-форм для литья пластмасс под давлением и форм для литья металла под давлением (ЛПД), где обычным фрезерованием не подобраться к глубоким узким карманам и острым внутренним углам. Медный электрод выводит рабочую поверхность формы под полировку, а на знаках и тонких рёбрах держит размер без выкрашивания.

В штамповой оснастке ЭЭО прошивает ручьи ковочных и вырубных штампов из закалённой стали 45−62 HRC — резать такую твёрдость фрезой тяжело, а искровой разряд на твёрдость не реагирует. Медь идёт на чистовые электроды, графит — на черновую выборку основного объёма.

Точное машиностроение и приборостроение берут медные электроды на мелкие глухие отверстия, пазы, гравировку, маркировку и фасонные элементы деталей из жаропрочных и нержавеющих сплавов. В авиастроении и энергетике так делают охлаждающие каналы и профили в лопатках и дисках. В медицине и микротехнике медный электрод позволяет получить элементы размером в десятые доли миллиметра с чистой поверхностью.

Отдельно стоит обработка твёрдого сплава (карбида вольфрама) — режущего инструмента, матриц, волок. Здесь чистая медь изнашивается быстро, и применяют композит медь-вольфрам, о чём ниже.

Стандарты и международные аналоги

Саму медь нормирует ГОСТ 859–2014, а формы заготовок под электроды — стандарты на пруток и на лист с плитой.

Снабженцы и технологи нередко ищут медь под электроды по международным обозначениям, поэтому ниже — прямые соответствия для двух рабочих марок. В таблицу внесены только проверенные эквиваленты.

Уточнение по американской системе: для меди действует обозначение UNS вида C-XXXXX (C11000, C10200), а не AISI — её применяют к сталям. По JIS бескислородной М0б отвечает марка C1020. В каталоге СМ электродная медь идёт под собственной маркой линейки AERIS; конкретный номер технолог подтверждает под марку и сортамент.

Со стороны поставки заготовку под электроды СМ отгружает с сертификатом качества: фактический химсостав по ГОСТ 859–2014, механические свойства и замер проводимости в % IACS. Ультразвуковой контроль каждой партии отсеивает внутренние раковины и расслоения проката — дефект, который на чистовом режиме ЭЭО даёт провал поверхности копии. При несоответствии — замена партии за счёт СМ.

Как выбрать: медь, графит или медь-вольфрам

Три материала электрода закрывают разные задачи прошивной ЭЭО. Сравнение по рабочим признакам — в таблице.

Логика выбора такая. Медь берут под чистовую и зеркальную поверхность, мелкие точные элементы и небольшие электроды — там, где важна геометрия и качество копии. Графит выигрывает на черновой выборке большого объёма и на крупных электродах: он легче в 4−5 раз и быстрее снимает металл, но даёт абразивную пыль (нужна вытяжка) и грубее держит острую кромку. Медь-вольфрам — композит из 70−80% вольфрама в медной матрице — ставят на обработку твёрдого сплава, глубокие узкие рёбра и ответственные мелкие электроды, где нужен минимальный износ; платой идут высокая цена и тяжёлая механообработка.

Наши технологи рекомендуют простое правило. Нужна чистая или зеркальная поверхность пресс-формы, мелкие знаки, аккуратная гравировка — медь, при особых требованиях к чистоте бескислородная М0б. Большой объём чернового съёма на крупной полости — графит. Твёрдый сплав или глубокие тонкие рёбра с жёстким допуском — медь-вольфрам. На практике один комплект оснастки часто комбинирует материалы: графит на черновую, медь на чистовую.

Заключение

Медный электрод — основной инструмент прошивной электроэрозионной обработки там, где нужны чистая поверхность и точная проработка мелких элементов: пресс-формы, штампы, полости, гравировка. Рабочая марка — техническая М1 (Cu-ETP) по ГОСТ 859–2014, а для чистовой и зеркальной обработки берут бескислородную М0б (Cu-OF), в которой нет закиси меди и пор и эрозия идёт ровно. По чистоте поверхности (Ra от 0,2−0,4 мкм) и проработке тонких элементов медь обходит графит, а для твёрдого сплава и глубоких узких рёбер переходят на медь-вольфрам. Заготовки идут прутком по ГОСТ 1535–2016 и плитой по ГОСТ 1173–2006.

Технологи СМ подбирают марку и сортамент заготовки под конкретный электрод и подтверждают химсостав и проводимость сертификатом по ГОСТ 859–2014.
