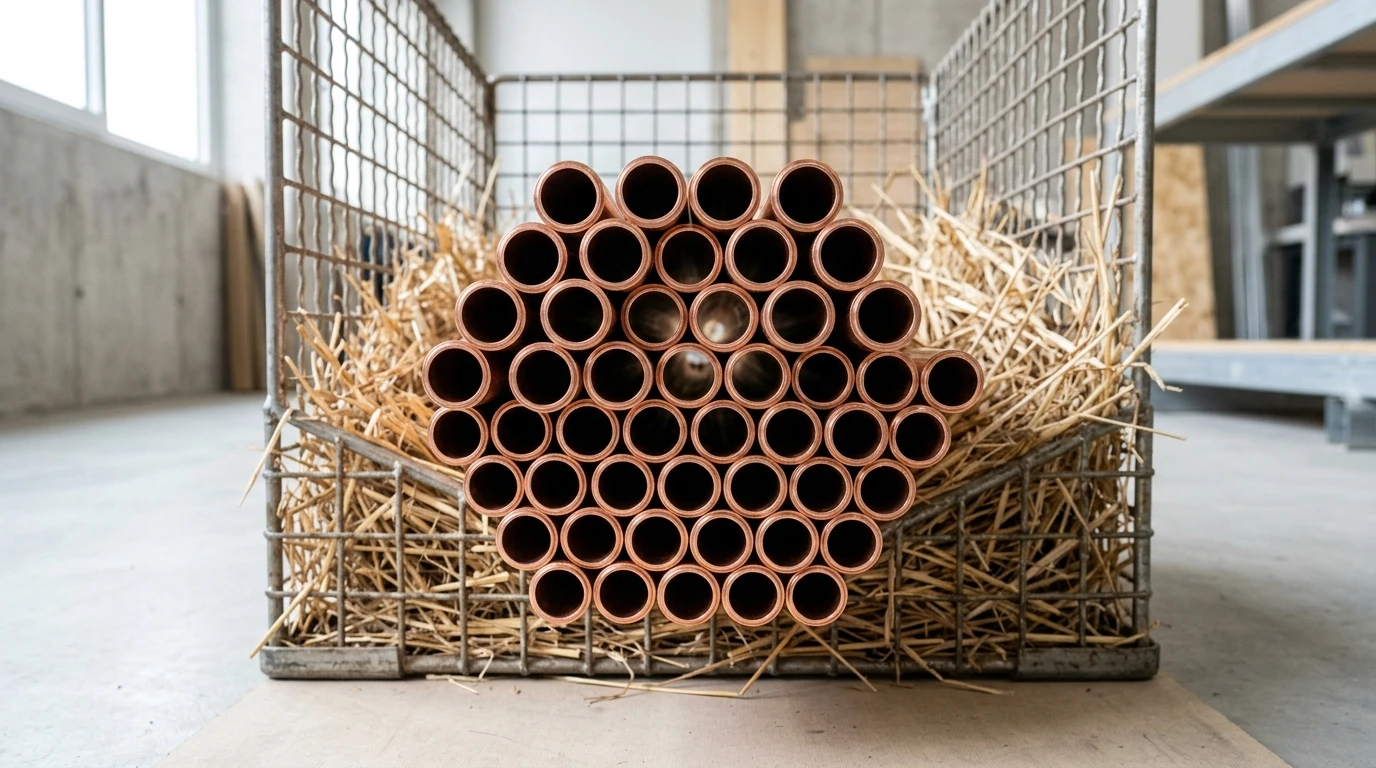

Медные трубы для теплообменников: сплавы, стандарты, выбор

Медную трубу в теплообменнике выбирают ради одного главного свойства — теплопроводности, которая у меди М1 достигает 390−401 Вт/(м·К), в 20−25 раз выше, чем у нержавеющей стали. Через стенку такой трубы тепло уходит от горячего теплоносителя к холодному почти без сопротивления, и аппарат получается компактнее при той же мощности. Но теплопроводность — только половина задачи: трубный пучок работает годами в воде, конденсате или морской среде, и здесь к меди М1 подключаются медно-никелевые сплавы вроде МНЖ5−1, которые держат коррозию там, где чистая медь сдаёт. Ниже разбираем, какие сплавы идут на трубы теплообменников, по каким стандартам их заказывать и как выбрать марку под условия эксплуатации.

Что такое медные трубы для теплообменников

Теплообменная труба — это бесшовный тонкостенный прокат, через стенку которого тепло передаётся от одного теплоносителя к другому. В кожухотрубном аппарате таких труб сотни: они собраны в пучок, развальцованы в трубных досках, и по ним идёт один поток, а в межтрубном пространстве — второй. Эффективность аппарата напрямую зависит от теплопроводности стенки, поэтому медь и медные сплавы остаются основным материалом для трубных пучков уже больше века.

Под теплообменники идут две группы материалов, и выбор между ними определяет среда эксплуатации.

• Техническая медь М1 (по ГОСТ 859–2014) — содержит не менее 99,90% меди, теплопроводность около 390−401 Вт/(м·К). Рабочая лошадка для пресной воды, конденсата, масла и хладагентов.
• Раскисленная медь М1р / М1ф — та же медь, но раскисленная фосфором, без растворённого кислорода. Её берут там, где трубу паяют твёрдым припоем или сваривают: фосфор убирает риск водородной хрупкости в шве. Международное обозначение — Cu-DHP (C12200), это стандартная «теплообменная» медь в ASTM и EN.
• Медно-никелевые сплавы МНЖ5−1 (по ГОСТ 492–2006) — медь с 5−6,5% никеля и 1−1,4% железа. Теплопроводность ниже меди, но коррозионная и эрозионная стойкость в морской и солоноватой воде заметно выше.

Поставляют такие трубы бесшовными, тянутыми или холоднокатаными, в мягком (отожжённом) или полутвёрдом состоянии. Типовой сортамент теплообменных труб — наружный диаметр 12−38 мм при толщине стенки 0,8−2,5 мм; конкретный размер задаёт расчёт аппарата на давление и тепловой поток.

Свойства медных труб

Механику трубы задаёт состояние поставки. Мягкая (отожжённая) труба гнётся и развальцовывается без трещин, полутвёрдая держит давление и форму при большей прочности. Значения ниже — для трубы из меди М1.

Физические свойства — то, ради чего медь и ставят в теплообменник.

За цифрами стоит инженерная логика. Теплопроводность 390−401 Вт/(м·К) означает, что стенка почти не сопротивляется тепловому потоку, и при заданной мощности аппарат получается короче и легче стального. Удлинение до 45% в мягком состоянии позволяет гнуть U-образные трубы и развальцовывать концы в трубной доске без надрывов. Высокий коэффициент расширения требует учитывать тепловые удлинения пучка: при перепаде 100 °C метровая труба удлиняется почти на 1,7 мм, и компенсацию закладывают в конструкцию.

У медно-никелевого МНЖ5−1 расклад другой. Прочность выше — предел прочности отожжённого сплава 280−350 МПа против 200−250 МПа у меди, — а вот теплопроводность ниже в несколько раз, потому что никель сильно рассеивает тепловой поток. Платят этим за коррозионную стойкость: в морской воде МНЖ5−1 держит скорость потока до 2 м/с без эрозии, тогда как чистая медь начинает размываться уже при 1−1,5 м/с.

Где применяют медные трубы теплообменников

Область применения определяет связка «теплоноситель плюс среда»: чем агрессивнее вода, тем выше доля медно-никелевых труб в пучке.

В энергетике медные и латунные трубы идут в конденсаторы паровых турбин, подогреватели питательной воды, маслоохладители и газоохладители генераторов. Здесь работают и на пресной воде циркуляционных контуров, и на технической воде из водоёма; для морской охлаждающей воды конденсаторы набирают трубами из МНЖ5−1.

В нефтегазовой отрасли теплообменники охлаждают масло, газ и технологические среды на компрессорных станциях, установках подготовки нефти и газоперекачке. Медная труба выигрывает компактностью, медно-никелевая — стойкостью к пластовой и сточной воде с хлоридами.

В судостроении и опреснении МНЖ5−1 и более легированные медно-никелевые марки — основной материал: судовые конденсаторы, испарители опреснительных установок, забортные охладители работают на чистой морской воде, и здесь стойкость к эрозии важнее теплопроводности.

В холодильной технике и кондиционировании медная труба — стандарт для испарителей, конденсаторов и фреоновых контуров: её паяют, гнут в змеевики и оребряют. К этому добавляются химическое и общепромышленное теплообменное оборудование, где медь работает на конденсате и оборотной воде. Конкретную марку и толщину стенки под аппарат подбирают по среде, скорости потока и рабочему давлению.

Стандарты и сертификация

Саму трубу нормирует ГОСТ 617–2006, марку металла — стандарты на медь и медно-никелевые сплавы, а приёмку — методы испытаний и неразрушающего контроля.

Снабженцы и конструкторы чаще ищут материал по международным обозначениям, поэтому ниже — проверенные соответствия для основной марки меди М1 по системам стандартов. В таблицу внесены только подтверждённые эквиваленты.

Для паяных и сварных теплообменников вместо М1 берут раскисленную медь: ей соответствует Cu-DHP (CW024A по EN, C12200 по UNS) — стандартная медь конденсаторных и теплообменных труб в системах ASTM и EN. Медно-никелевый МНЖ5−1 (5−6,5% Ni, 1−1,4% Fe) близок к зарубежной марке CuNi5Fe (UNS C70400); это близкий аналог, и перед заменой состав сверяют по сертификату. Уточнение по американской системе: для меди и медных сплавов действует обозначение UNS вида C-XXXXX, а не AISI — её применяют к сталям.

Со стороны производства теплообменные трубы СМ поставляет с сертификатом качества: химсостав по ГОСТ 859–2014 или ГОСТ 492–2006, механические свойства по ГОСТ 1497–84, геометрия по ГОСТ 617–2006. Ультразвуковой контроль каждой партии отсеивает внутренние дефекты и расслоения стенки ещё до отгрузки — для трубы, которая годами держит давление и перепад температур, это снимает риск свища в пучке. При несоответствии партия меняется за счёт СМ.

Как выбрать сплав под условия эксплуатации

Выбор между медью и медно-никелевым сплавом сводится к среде, скорости потока и температуре.

Главный фактор — охлаждающая среда. На пресной воде, конденсате, масле и фреоне медь М1 закрывает задачу с запасом: она дешевле, лучше проводит тепло и легко паяется. Как только в воде появляются хлориды — морская, солоноватая, оборотная с подпиткой из водоёма, — чистая медь начинает разрушаться эрозией-коррозией, и трубный пучок переводят на МНЖ5−1.

Второй фактор — скорость потока. Медь в морской воде эрозирует уже при 1−1,5 м/с, МНЖ5−1 держит до 2 м/с, а более легированные медно-никелевые марки — ещё выше. Если расчёт аппарата требует высокой скорости ради теплосъёма, это сразу аргумент в пользу медно-никелевого сплава.

Третий фактор — способ соединения. Развальцовку в трубной доске держат и медь, и МНЖ5−1. Если трубу паяют или сваривают, кислородсодержащую М1 заменяют на раскисленную М1р/М1ф (Cu-DHP): фосфор убирает риск растрескивания шва.

По нашей практике, в одном аппарате обе группы материалов нередко соседствуют: основной пучок из меди, а зону входа охлаждающей воды или контур морской воды — из МНЖ5−1. Технолог С М подбирает марку, диаметр и толщину стенки под расчётные давление, среду и скорость, согласует ГОСТ на трубу и форму поставки.

Заключение

Трубы для теплообменников строятся вокруг двух материалов. Медь М1 (Cu-ETP, C11000) по ГОСТ 617–2006 даёт теплопроводность 390−401 Вт/(м·К) и закрывает аппараты на пресной воде, конденсате, масле и фреоне; для пайки и сварки её заменяют раскисленной М1р/М1ф (Cu-DHP, C12200). Там, где в контуре морская или солоноватая вода и поток быстрее 1,5 м/с, пучок переводят на медно-никелевый МНЖ5−1 по ГОСТ 492–2006 — он жертвует частью теплопроводности ради стойкости к эрозии и хлоридам. Выбор между ними определяют среда, скорость потока и способ соединения труб.

Технологи СМ подбирают марку, диаметр и толщину стенки под расчётные условия аппарата и подтверждают химсостав и геометрию сертификатом по ГОСТ 617–2006.
