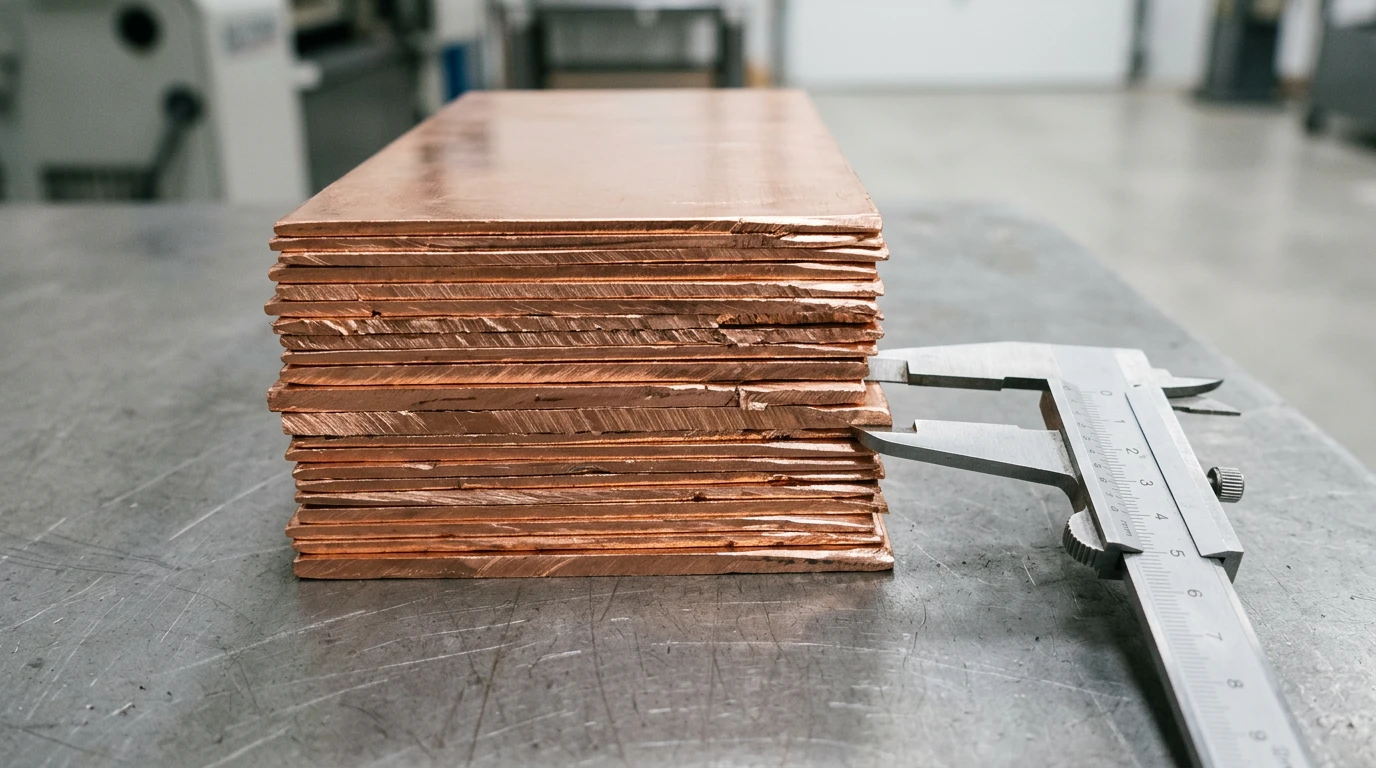

Медные листы и плиты: толщины, сплавы, применение в промышленности

Медные листы и плиты — это плоский медный прокат толщиной от 0,5 до 100 мм, который поставляют в марках М1, М2 и М3 и в трёх состояниях: мягком, полутвёрдом и твёрдом. Тонкий прокат до 12 мм относят к листам, толстый свыше 12 мм — к плитам, и эту границу важно понимать при заказе, потому что от неё зависят и допуски, и способ изготовления. Ниже разбираем, чем различаются марки М1, М2 и М3, какие толщины и состояния нужны под конкретную задачу и по каким стандартам медный лист и плиту заказывать.

Что такое медный лист и плита

Медный лист и плита — это плоский прокат, который получают холодной или горячей прокаткой меди. Различает их только толщина. К листам относят прокат от 0,5 до 12 мм, к плитам — от 12 до 100 мм и толще. Тонкие листы катают вхолодную и поставляют в рулонах или картах, толстые плиты получают горячей прокаткой и режут в размер. Граница в 12 мм не формальность: она определяет сортамент, предельные отклонения по толщине и доступные состояния поставки.

Сама медь нормируется по ГОСТ 859–2014 «Медь. Марки». Для листа и плиты общего назначения работают три марки, и различаются они чистотой:

• М1 — меди от 99,90%. Самая чистая из рабочих марок проката, с высокой электро- и теплопроводностью. Её международный аналог — Cu-ETP (C11000).
• М2 — меди от 99,70%. Чуть больше примесей, проводимость ниже, зато марка хорошо паяется и обрабатывается. Идёт в машиностроение и теплотехнику.
• М3 — меди от 99,50%. Самая доступная марка, для задач, где проводимость второстепенна: кровля, декор, общие детали.

М1 — кислородсодержащая медь: кислород в ней присутствует на уровне до 0,05−0,08% в виде закиси меди по границам зёрен. На проводимость это влияет слабо, но при нагреве в водороде даёт водородную хрупкость, поэтому для пайки в восстановительной среде берут не М1, а бескислородную М0б (Cu-OF). Для большинства же задач листа и плиты кислород роли не играет.

Поставляют прокат в листах и плитах прямоугольного раскроя, в мягком, полутвёрдом и твёрдом состоянии, мерной и немерной длины. Толщину, марку и состояние подбирают под изделие: гнутую деталь делают из мягкого тонкого листа, токоведущую шину — из твёрдого, а плиту берут под механическую обработку или сварные конструкции.

Свойства медного листа и плиты

Механику медного проката задаёт состояние поставки, а не марка. В отожжённом (мягком) виде медь пластична и тянется, в нагартованном (твёрдом) — прочнее и жёстче, но почти теряет удлинение. Цифры ниже — для листа из М1; у М2 и М3 значения близки, чуть выше прочность за счёт примесей.

Физические свойства определяет сама медь, и здесь марка уже решает. Чем выше чистота, тем выше проводимость, поэтому в электротехнику и идёт М1.

За цифрами стоит логика выбора. Проводимость М1 около 100% IACS держит её в шинах, токоотводах и контактах, где каждый процент проводимости — это меньше потерь и нагрева. Теплопроводность 380−390 Вт/(м·К) выводит медь в теплообменники и охлаждаемые элементы: тепло она отводит лучше почти любого технического металла. Удлинение до 50% в мягком состоянии позволяет гнуть лист, тянуть и формовать сложные детали без разрывов. У М2 и М3 проводимость ниже из-за примесей, но теплопроводность и коррозионная стойкость остаются на уровне меди, поэтому в теплотехнике и кровле они полностью заменяют М1 и обходятся дешевле.

Состояние поставки меняет металл сильнее, чем кажется. Мягкий лист гнётся руками и тянется в вытяжке, но проседает под нагрузкой. Твёрдый держит форму и несёт ток как жёсткая шина, однако при гибке на малый радиус трескается. Полутвёрдый — компромисс между формуемостью и жёсткостью для деталей, которые и гнут, и нагружают.

Где применяют медные листы и плиты

Применение листа и плиты идёт по двум главным свойствам меди — проводимости и теплоотдаче, — к которым добавляются коррозионная стойкость и обрабатываемость. Отсюда несколько устойчивых отраслей.

В электротехнике и энергетике из листа и плиты режут шины, токоотводы, контактные пластины, заземляющие полосы и экраны. Здесь работает М1 в твёрдом состоянии: высокая проводимость и жёсткость детали. Толстую плиту берут на массивные контактные узлы и токоподводы мощного оборудования.

В теплотехнике медь идёт в теплообменники, радиаторы, охлаждаемые панели и стенки кристаллизаторов — всюду, где нужно быстро отвести тепло. Теплопроводность около 385 Вт/(м·К) и стойкость к воде и пару делают медный лист рабочим материалом этих узлов; марка чаще М2 или М3, поскольку проводимость тут вторична.

В химическом машиностроении и пищевой промышленности из медного листа варят и формуют ёмкости, перегонные аппараты, змеевики и облицовку — медь устойчива к ряду сред и не отдаёт вредных примесей. В строительстве и архитектуре лист М3 идёт на кровлю, фасады, водостоки и декор: медь служит десятилетиями, а со временем покрывается защитной патиной. Отдельная область — производство печатных форм, гравюр и художественных изделий, где ценят пластичность мягкого листа.

Под каждую задачу марку, толщину и состояние подбирают отдельно: для гнутой кровельной картины нужен мягкий тонкий лист, для токоведущей шины — твёрдый, для механически обрабатываемой плиты — полутвёрдое или мягкое состояние под фрезеровку.

Стандарты и сертификация

Медный лист и плиту нормируют два основных документа: стандарт на саму медь и стандарт на форму проката. К ним добавляются нормативы на методы испытаний и контроль.

Снабженцы и конструкторы часто ищут медь по международным обозначениям, поэтому ниже — соответствия для основной электротехнической марки М1 по системам стандартов. В таблицу внесены только проверенные эквиваленты.

Уточнение по американскому обозначению: для меди действует система UNS/ASTM с марками вида C-XXXXX (C11000), а не AISI — её применяют к сталям. Марки М2 и М3 — это медь пониженной чистоты, и прямого однозначного зарубежного эквивалента у них нет: за рубежом их закрывают близкими марками технической меди общего назначения, и подбор такого аналога технолог делает под конкретный сортамент, а не по формальной таблице.

В каталоге СМ медный лист и плита идут как под марками М1, М2, М3 по ГОСТ, так и под собственной маркой линейки AERIS для импортозамещения; конкретное обозначение технолог подтверждает под марку и сортамент. Соответствие ГОСТ 859–2014 закрывается сертификатом с фактическим химсоставом и механическими свойствами по ГОСТ 1497–84, а ультразвуковой контроль каждой партии отсеивает внутренние дефекты проката (расслоения, поры) ещё до отгрузки.

Как выбрать марку, толщину и состояние

Выбор медного листа сводится к трём решениям, и берут их в таком порядке: марка, толщина, состояние.

По марке ориентируются на роль меди в изделии. Если деталь несёт ток — шина, контакт, токоотвод, — берут М1 с её проводимостью около 100% IACS. Если медь работает на тепло или на коррозионную стойкость — теплообменник, кровля, ёмкость, — проводимость вторична, и подходит М2 или М3, которые дешевле. М3 — самый экономичный выбор для кровли и декора, где от металла нужны долговечность и внешний вид.

По толщине отталкиваются от функции и способа изготовления. Тонкий лист 0,5−3 мм гнут, штампуют и тянут в детали; средний 3−12 мм идёт в шины, обечайки и сварные конструкции; плиту 12−100 мм берут под механическую обработку, массивные контактные узлы и фрезерованные детали. Чем толще прокат, тем шире предельные отклонения, и их стоит уточнять по ГОСТ 1173–2006 заранее.

По состоянию выбирают между формуемостью и жёсткостью. Мягкий (отожжённый) лист тянется и гнётся на малый радиус — его берут под вытяжку, гибку и художественную обработку. Твёрдый держит форму и работает жёсткой шиной, но трескается при гибке на острый угол. Полутвёрдый — для деталей, которые и подгибают, и нагружают.

Если медный лист сравнивать с латунным или бронзовым прокатом, выбор идёт по задаче. Латунь дешевле и прочнее, но проводит ток и тепло заметно хуже меди — её ставят туда, где важна не проводимость, а прочность и обрабатываемость. Бронза прочнее и стойче к износу, однако дороже и тоже уступает меди по проводимости. Чистая медь остаётся там, где нужны максимальная электро- и теплопроводность: шины, контакты, теплообменники. По нашей практике именно по этому признаку и проходит граница выбора между медью и её сплавами.

Заключение

Медный лист и плита — это плоский прокат по ГОСТ 1173–2006 толщиной от 0,5 до 100 мм в марках М1, М2 и М3. Марку выбирают по роли меди: М1 с проводимостью около 100% IACS идёт в шины, контакты и токоотводы, а М2 и М3 — в теплообменники, химаппаратуру, кровлю и декор, где проводимость вторична и металл можно взять дешевле. Состояние поставки решает механику: мягкий лист тянется и гнётся, твёрдый держит форму при прочности до 300−360 МПа. Международный аналог М1 — Cu-ETP (C11000).

Технологи СМ подбирают марку, толщину и состояние медного листа под конкретную задачу и подтверждают химсостав и механические свойства сертификатом по ГОСТ 859–2014 и ГОСТ 1173–2006.
