Молибден — тугоплавкий металл с температурой плавления 2623 °C, который держит форму и прочность там, где обычные стали и жаропрочные сплавы уже плывут. При плотности 10,2 г/см³ он проводит тепло и ток лучше большинства тугоплавких металлов и почти не расширяется при нагреве, поэтому из него делают нагреватели и экраны вакуумных печей, электроды для варки стекла, подложки силовой электроники и аноды рентгеновских трубок. Ниже разбираем физические свойства молибдена, рабочие марки и сплавы — чистый МЧ, лантанированный МЛ, циркониевый ЦМ и титан-цирконий-молибден ТЗМ, — области применения и формы поставки: пруток, проволоку, лист.
Молибден — тугоплавкий металл с температурой плавления 2623 °C и плотностью 10,2 г/см³, с теплопроводностью около 138 Вт/(м·К) и низким коэффициентом линейного расширения (4,8−5,2)·10⁻⁶/К. Чистый молибден выпускают под марками МЧ и МЧВП (вакуумной плавки); для повышенной жаропрочности и высокой температуры рекристаллизации применяют сплавы ЦМ (легирование цирконием и углеродом), ТЗМ (титан-цирконий-молибден, аналог TZM) и МЛ (лантанированный оксидом лантана). Прутки и проволоку нормирует
Что такое молибден и его сплавы
Молибден (Mo) — переходный металл VI группы, тугоплавкий: температура плавления 2623 °C уступает только вольфраму, танталу и рению. От остальных тугоплавких его отличает сочетание высокой теплопроводности (около 138 Вт/(м·К) при 20 °C, выше, чем у тантала и ниобия), хорошей электропроводности (порядка 34% IACS) и низкого теплового расширения. Это делает молибден рабочим материалом высокотемпературной техники: он держит нагрузку при 1500−1800 °C, отводит тепло и мало меняет размеры при нагреве.
Чистый молибден пластичен в горячем состоянии, но при комнатной температуре чувствителен к надрезам и охрупчивается по границам зёрен после рекристаллизации. Чтобы поднять рабочую температуру и сохранить прочность после высокотемпературного отжига, молибден легируют малыми добавками и вводят дисперсные частицы. Так появляются рабочие марки и сплавы:
- МЧ — молибден чистый, нелегированный (Mo от 99,9%). Базовый материал для нагревателей, экранов, электродов и подложек, где нет жёстких требований к жаропрочности.
- МЧВП — молибден чистый вакуумной плавки, повышенной чистоты по газам и примесям внедрения. Идёт в электровакуумные приборы, аноды, детали электроники.
- ЦМ (ЦМ2А, ЦМ5, ЦМ6) — молибден, легированный цирконием совместно с углеродом. Карбидное упрочнение поднимает жаропрочность и температуру рекристаллизации по сравнению с чистым металлом.
- ТЗМ — сплав системы титан-цирконий-молибден (отечественный аналог зарубежного TZM). Наиболее жаропрочный из массовых молибденовых материалов, держит прочность и мелкое зерно после нагрева выше 1300 °C.
- МЛ — молибден лантанированный, с дисперсными частицами оксида лантана La₂O₃. Частицы тормозят рост зерна, поднимают температуру рекристаллизации и снижают охрупчивание нагревателей и катодов после многих циклов нагрева.

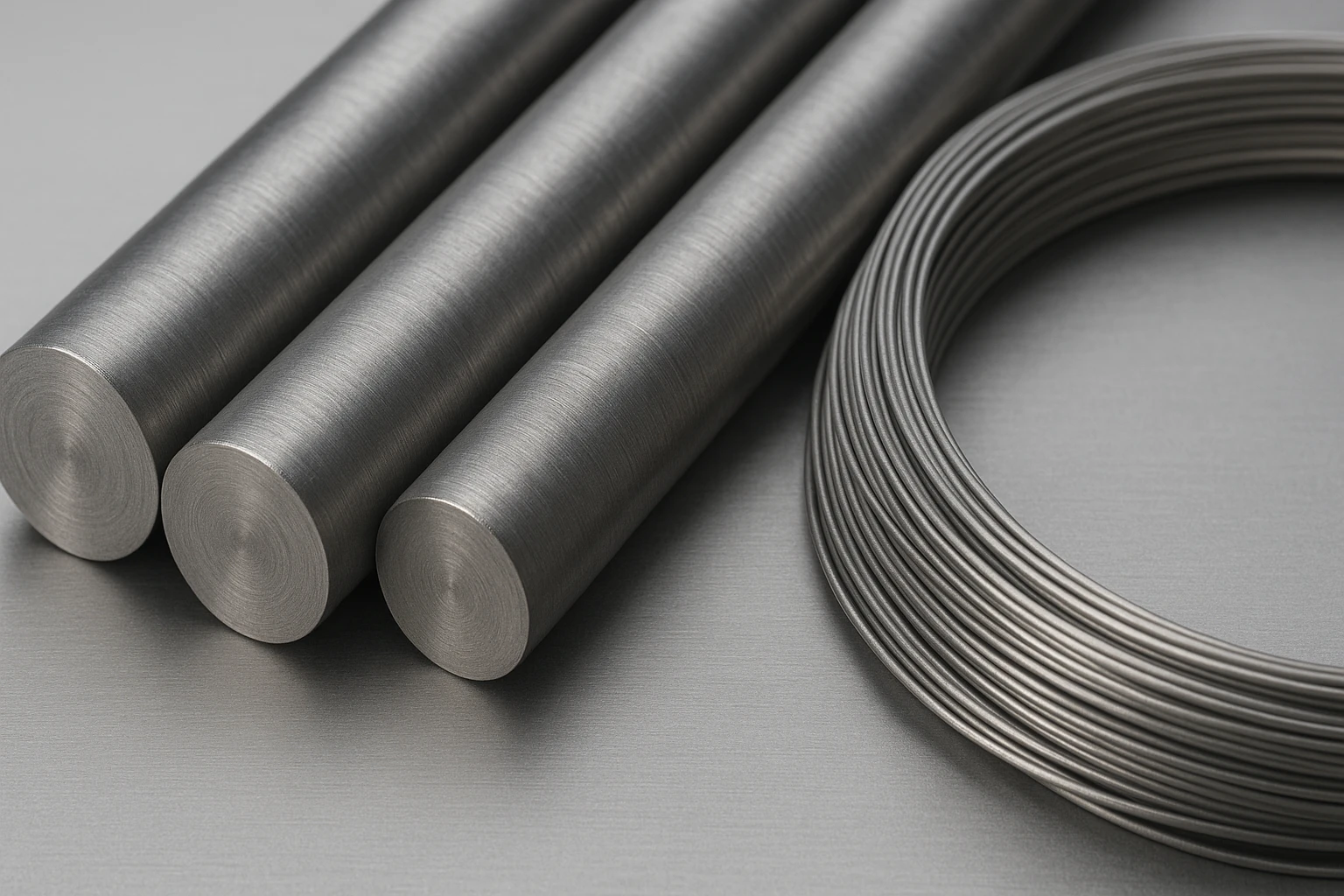

Точный химсостав и режимы термообработки каждой марки задают стандарт и технические условия; конкретные доли легирующих добавок технолог подтверждает по сертификату под марку. Формы поставки молибдена и его сплавов — пруток и проволока по
Свойства молибдена
Молибден выбирают ради физических свойств — тугоплавкости, теплопроводности и низкого расширения. Значения ниже относятся к чистому молибдену марок МЧ/МЧВП; легирование в ЦМ, ТЗМ и МЛ меняет прежде всего механику и температуру рекристаллизации, а не базовые физические константы.
| Параметр | Значение | Единица |
|---|---|---|
| Плотность | 10,2 | г/см³ |
| Температура плавления | 2623 | °C |
| Температура кипения | около 4640 | °C |
| Теплопроводность (20 °C) | 130−140 | Вт/(м·К) |
| Электропроводность | около 34 | % IACS |
| Удельное электросопротивление (20 °C) | 5,2 | мкОм·см |
| Коэффициент линейного расширения (20−500 °C) | 4,8−5,2 | x10⁻⁶/К |
| Модуль упругости | 320−330 | ГПа |
| Работа выхода электронов | около 4,3 | эВ |
Механические свойства молибдена определяет состояние поставки и температура рекристаллизации. В нагартованном (деформированном) виде прутки и проволока прочнее и жёстче, но сохраняют это состояние до отжига; после рекристаллизации прочность падает, а зерно растёт. Значения ниже — типовой ориентир для прутка при комнатной температуре.
| Параметр | Отожжённый | Нагартованный | Условие |
|---|---|---|---|
| Предел прочности σв, МПа | 450−650 | 800−1200 | пруток, 20 °C |
| Относительное удлинение δ, % | 10−30 | 2−10 | пруток, 20 °C |
| Твёрдость HB | 150−200 | 220−300 | зависит от степени деформации |
| Температура рекристаллизации, °C | 1100−1200 (МЧ) | - | у ЦМ, ТЗМ, МЛ — выше |
За цифрами стоит логика выбора. Низкий коэффициент расширения (4,8−5,2)·10⁻⁶/К близок к расширению кремния и керамики, поэтому молибденовые подложки и теплоотводы не отслаиваются от кристалла при термоциклировании. Теплопроводность 130−140 Вт/(м·К) уводит тепло от источника — это работает и в подложках электроники, и в анодах, и в нагревателях. Модуль упругости 320−330 ГПа даёт жёсткость деталей оснастки при высокой температуре.
Главное ограничение молибдена — окисление. На воздухе выше 500−600 °C он образует триоксид MoO₃, который возгоняется около 700−800 °C, поэтому оксидная плёнка не защищает металл, а испаряется, унося материал. Практический вывод один: молибден и его сплавы работают в вакууме, в водороде или в инертной атмосфере (аргон, азот). На открытом воздухе при высоких температурах молибден не применяют без защитных покрытий — это честное ограничение материала, которое нужно закладывать в конструкцию.
Где применяют молибден и его сплавы
Молибден идёт туда, где температура превышает предел жаропрочных сталей и никелевых сплавов, а атмосфера вакуумная или защитная. По нашей практике работы с высокотемпературной техникой это несколько устойчивых направлений.
Первое — вакуумные и высокотемпературные печи. Из молибденовой проволоки и ленты делают нагреватели, из листа — тепловые экраны и отражатели, из прутка — токовводы, крепёж, поддоны и оснастку садки. Молибден держит рабочую температуру 1600−1800 °C в вакууме и водороде, а лантанированный МЛ и сплавы ЦМ/ТЗМ выдерживают больше циклов нагрева без охрупчивания за счёт высокой температуры рекристаллизации.
Второе — электроды стекловарения. Молибденовые электроды прямого нагрева варят стекло, в том числе тарное, оптическое и стекловолокно: молибден устойчив к расплаву стекла, не окрашивает его и работает при 1300−1500 °C, погружённый в стекломассу. Форма поставки — пруток крупного диаметра.
Третье — электроника и электровакуумные приборы. Молибден и МЧВП идут на подложки и теплоотводы силовых модулей, основания корпусов, выводные рамки, аноды и сетки рентгеновских и генераторных ламп, детали катодных узлов. Здесь работают низкое расширение и вакуумная чистота металла.
Четвёртое — оснастка горячего деформирования и литья. Из сплава ТЗМ делают матрицы, пуансоны, стержни и детали пресс-форм для литья под давлением цветных сплавов, изложницы, оправки прошивки — там, где инструмент контактирует с горячим металлом и должен держать форму при 700−1200 °C.
Пятое — напыление и металлизация. Молибденовые мишени для магнетронного напыления, лодочки и испарители для термического напыления, подслои под функциональные покрытия. Форма поставки — лист, фольга, пруток, проволока под конкретный испаритель.
Марки, сплавы и стандарты
Прутки и проволоку из молибдена и сплавов на его основе нормирует
| Марка | Тип / добавка | Назначение |
|---|---|---|
| МЧ | молибден чистый, нелегированный (Mo ≥ 99,9%) | нагреватели, экраны, электроды, подложки общего применения |
| МЧВП | молибден чистый вакуумной плавки, повышенной чистоты | электровакуумные приборы, аноды, детали электроники |
| ЦМ (ЦМ2А, ЦМ5, ЦМ6) | цирконий + углерод (карбидное упрочнение) | детали с повышенной жаропрочностью и температурой рекристаллизации |
| ТЗМ | титан-цирконий-молибден (аналог TZM) | оснастка горячего деформирования, штампы, высоконагруженные детали |
| МЛ | лантанированный, дисперсные частицы La₂O₃ | нагреватели и катоды с высокой стойкостью к охрупчиванию, высокая температура рекристаллизации |
Доли легирующих добавок и режимы обработки каждой марки задают стандарт и технические условия; точный химсостав по закрытым ТУ мы не публикуем, но подтверждаем сертификатом на партию. Механические свойства проверяют по
Международные аналоги молибдена по системам стандартов мы приводим точечно и только там, где соответствие подтверждено. Наиболее устойчивое — сплав ТЗМ и зарубежный TZM (система UNS — сплав на основе Mo с Ti и Zr): это близкий аналог по составу и назначению. Для чистого молибдена зарубежные обозначения различаются по чистоте и способу выплавки, поэтому конкретную марку-аналог (ASTM B386/B387, обозначения по DIN, JIS, GB) технолог подтверждает под сортамент и требования заказчика; выдумывать соответствия «по аналогии» мы не будем.
В каталоге СМ молибден и его сплавы идут в линейке тугоплавких металлов; отдельным маркам молибдена присваивается собственное обозначение линейки AERIS, которое технолог подтверждает под марку и сортамент. Каждая партия проходит ультразвуковой контроль с выдачей сертификата: фактический химсостав, механические свойства и методы испытаний. При несоответствии — замена партии за счёт СМ.
Как выбрать марку молибдена под задачу
Выбор идёт по трём признакам: рабочая температура, механическая нагрузка и число циклов нагрева.
Для нагревателей, экранов и деталей вакуумных печей с умеренной нагрузкой при 1400−1700 °C базово подходит чистый МЧ. Если оснастка часто циклируется по температуре и чистый молибден охрупчивается после рекристаллизации, наши технологи рекомендуют лантанированный МЛ: дисперсные частицы La₂O₃ держат мелкое зерно и поднимают температуру рекристаллизации, отчего нагреватель служит дольше.
Для нагруженной оснастки горячего деформирования — матриц, пуансонов, стержней пресс-форм литья под давлением — берут ТЗМ: он держит прочность и форму при 1000−1300 °C лучше чистого молибдена. Промежуточный вариант с карбидным упрочнением — сплавы ЦМ, когда нужна жаропрочность выше, чем у МЧ, но требования к оснастке мягче, чем под ТЗМ.
Для электроники, анодов и электровакуумных приборов, где важны чистота по газам и вакуумная плотность, идёт МЧВП молибден вакуумной плавки. Для электродов стекловарения — чистый молибден крупного сечения, устойчивый к расплаву стекла.
Отдельно закладывают атмосферу. Молибден любой марки окисляется на воздухе выше 500−600 °C, поэтому конструкция должна работать в вакууме, водороде или инертном газе. Если детали неизбежно нагреваются на воздухе, нужны защитные покрытия (например, силицидные) — это отдельная задача, которую разбирают с технологом до выбора марки.
Часто задаваемые вопросы
Какая температура плавления у молибдена и до какой температуры он работает?
Температура плавления молибдена — 2623 °C. Рабочая температура деталей в вакууме и защитной атмосфере доходит до 1600−1800 °C для нагревателей и экранов, у оснастки из ТЗМ — до 1000−1300 °C под нагрузкой. На воздухе молибден ограничен окислением выше 500−600 °C.
Чем молибден отличается от вольфрама?
Молибден вдвое легче (плотность 10,2 против 19,3 г/см³ у вольфрама) и пластичнее в обработке, но плавится ниже (2623 против 3422 °C). Молибден выбирают, когда важны меньший вес, лучшая обрабатываемость и высокая теплопроводность; вольфрам — когда нужна предельная тугоплавкость и стойкость к эрозии. По электропроводности они близки, около 30−34% IACS.
Чем сплав ТЗМ отличается от чистого молибдена МЧ?
ТЗМ (титан-цирконий-молибден) легирован малыми добавками титана и циркония с карбидным упрочнением, поэтому держит прочность и мелкое зерно после нагрева выше 1300 °C, тогда как чистый МЧ рекристаллизуется при 1100−1200 °C и охрупчивается. ТЗМ применяют для нагруженной оснастки горячего деформирования, МЧ — для нагревателей, экранов и электродов.
Почему молибден нельзя нагревать на воздухе?
Выше 500−600 °C молибден на воздухе образует триоксид MoO₃, который возгоняется около 700−800 °C и не защищает металл, а испаряется вместе с ним. Поэтому молибден и его сплавы работают в вакууме, водороде или инертной атмосфере, а для нагрева на воздухе применяют защитные покрытия.
Где применяют молибденовые электроды?
Основное применение — прямой нагрев при варке стекла: молибденовые электроды устойчивы к расплаву стекла, не окрашивают его и работают при 1300−1500 °C, погружённые в стекломассу. Такие электроды поставляют прутком крупного диаметра. Молибден также идёт на электроды и токовводы высокотемпературных печей.
В каких формах поставляется молибден?
Пруток и проволока — по
Какой ГОСТ нормирует молибденовые прутки и проволоку?
Прутки и проволоку из молибдена и сплавов на его основе нормирует
Есть ли российский аналог зарубежного молибденового сплава TZM?
Да, это отечественный сплав ТЗМ системы титан-цирконий-молибден — близкий аналог TZM по составу и назначению. Его применяют для оснастки горячего деформирования и высоконагруженных деталей. Конкретную марку-аналог по ASTM, DIN или JIS технолог СМ подтверждает под сортамент и требования заказчика.
Заключение
Молибден — тугоплавкий металл с температурой плавления 2623 °C и плотностью 10,2 г/см³, который сочетает высокую теплопроводность (130−140 Вт/(м·К)), хорошую электропроводность (около 34% IACS) и низкое тепловое расширение (4,8−5,2)·10⁻⁶/К. Чистый молибден МЧ и МЧВП идёт на нагреватели, экраны, электроды стекловарения, подложки и аноды; для повышенной жаропрочности и высокой температуры рекристаллизации применяют сплавы ЦМ, ТЗМ (аналог TZM) и лантанированный МЛ. Прутки и проволоку нормирует
Технологи СМ подбирают марку и форму поставки молибдена под конкретную задачу и подтверждают химсостав и свойства сертификатом с ультразвуковым контролем партии.
Подобрать молибден и сплавы под задачу
Технологи СМ помогут:
- выбрать марку — МЧ/МЧВП, ЦМ, ТЗМ или лантанированный МЛ по рабочей температуре и нагрузке
- подобрать форму поставки: пруток, проволоку, лист, ленту, фольгу под нагреватель, электрод, подложку или оснастку
- учесть атмосферу работы (вакуум, водород, инертный газ) и при необходимости защитные покрытия
- выдать сертификат по
ГОСТ 18 903–73 с ультразвуковым контролем партии
