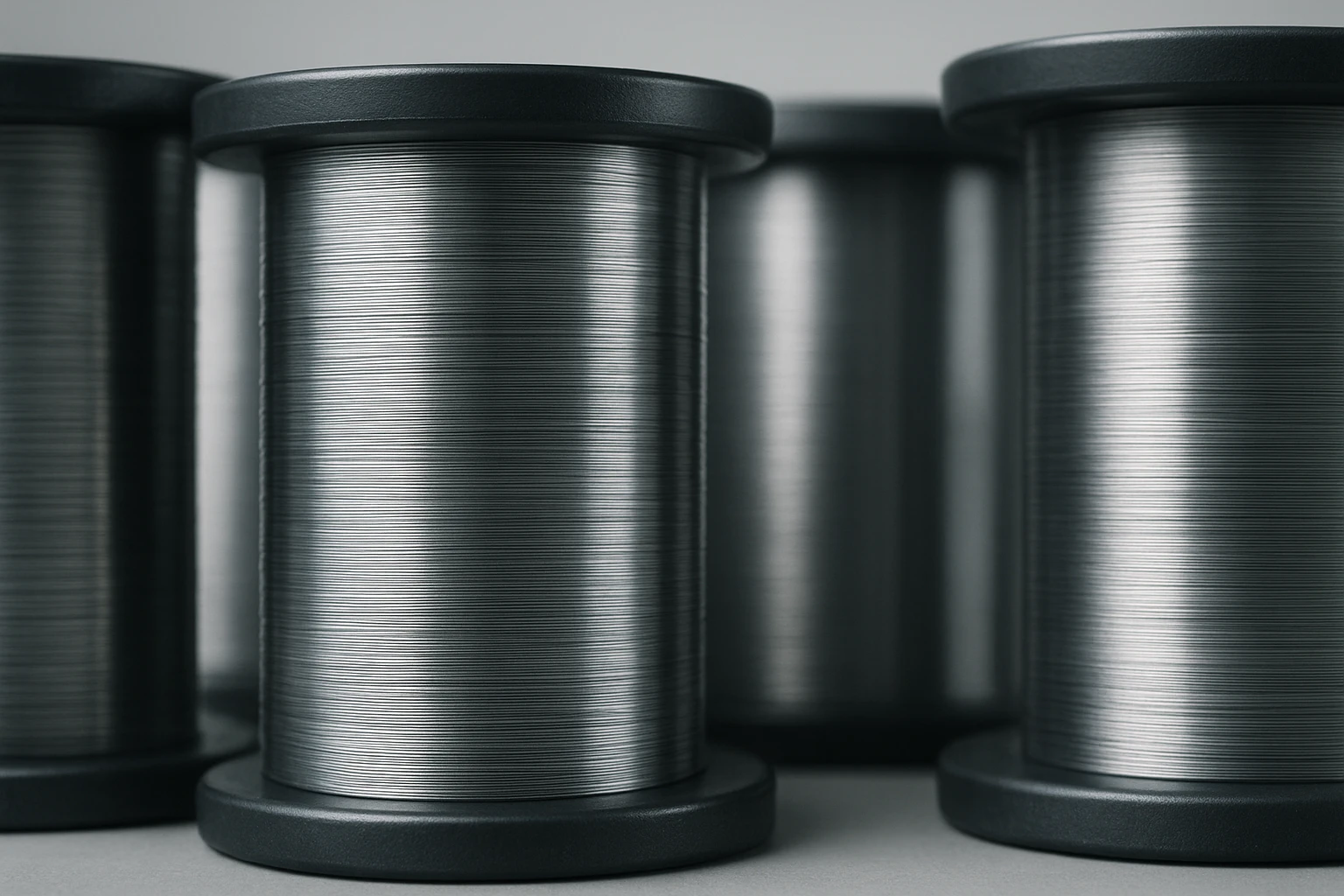

Молибденовая проволока: марки, диаметры, применение, ГОСТ 18903-73

Молибденовая проволока — тянутый тугоплавкий полуфабрикат диаметром от 0,05 мм, который держит прочность и форму при 1600−1800 °C в вакууме и защитной атмосфере, где нихром и жаропрочные сплавы уже плывут. Марка задаёт поведение металла после нагрева: чистый МЧ, кремнещелочной МК с непровисающей структурой и лантанированный МЛ различаются температурой рекристаллизации и стойкостью к охрупчиванию. Ниже разбираем марки и диаметры молибденовой проволоки, состояние поставки, физику и механику, применение — нагреватели и намотка вакуумных печей, вводы, держатели и сетки электроники, намотка термопар, электроды — и приёмку по ГОСТ 18 903–73.

Что такое молибденовая проволока

Молибденовая проволока — это металл молибден (Mo), протянутый в тонкое сечение волочением из прутковой или штабиковой заготовки. Молибден относится к тугоплавким металлам VI группы: температура плавления 2623 °C уступает только вольфраму, танталу и рению. От остальных тугоплавких его отличает высокая теплопроводность (около 138 Вт/(м·К)), приемлемая электропроводность (порядка 34% IACS) и низкое тепловое расширение (4,8−5,2)·10⁻⁶/К. В форме проволоки эти свойства работают в нагревателях, намотке, вводах и электродах высокотемпературной техники.

Чистый молибден после высокотемпературного отжига рекристаллизуется и охрупчивается по границам зёрен — нагреватель из него провисает и рвётся. Чтобы поднять температуру рекристаллизации и сохранить прочность после нагрева, в молибден вводят малые добавки. Отсюда рабочие марки проволоки по ГОСТ 18 903–73:

• МЧ — молибден чистый, нелегированный (Mo от 99,9%). Базовая марка для вводов, держателей, сеток, намотки термопар и деталей, где нет жёстких требований к числу циклов нагрева.
• МК — молибден с кремнещелочной присадкой (легирование кремнием и щелочными добавками, по типу «непровисающей» структуры). Присадка формирует вытянутое зерно, которое тормозит провисание и поднимает температуру рекристаллизации. Это рабочая марка нагревателей и намотки вакуумных печей, где важна стойкость к провисанию.
• МЛ — молибден лантанированный, с дисперсными частицами оксида лантана La₂O₃. Частицы держат мелкое зерно, поднимают температуру рекристаллизации и снижают охрупчивание после многих циклов нагрева; идёт в нагреватели, катодные узлы и ответственную намотку.

Точный химсостав и доли присадок каждой марки задают стандарт и технические условия; конкретные значения технолог подтверждает по сертификату под марку. Диаметр молибденовой проволоки по ГОСТ 18 903–73 начинается от 0,05 мм: тонкая проволока 0,05−0,3 мм идёт на сетки, намотку и термопары, средняя 0,3−1,5 мм — на нагреватели, крупная 1,5−3 мм и выше — на вводы и электроды.

Свойства молибденовой проволоки

Механику проволоки определяет состояние поставки и температура рекристаллизации. В нагартованном (тянутом) виде проволока прочнее и упруже, но держит это состояние до отжига; после рекристаллизации прочность падает, а зерно растёт. Значения ниже — типовой ориентир при комнатной температуре; конкретную прочность под диаметр и марку подтверждают по сертификату на партию.

Тонкая нагартованная проволока прочнее толстой: чем сильнее степень волочения, тем выше предел прочности, поэтому проволока Ø0,1 мм даёт большие значения σв, чем Ø1 мм. Физические свойства задаёт сам металл и почти не зависят от состояния и диаметра.

За цифрами стоит логика выбора. Высокое удельное сопротивление 5,2 мкОм·см и стойкость к нагреву делают молибден рабочим материалом нагревателей: проволока раскаляется и держит форму при 1600−1800 °C в вакууме. Низкое расширение (4,8−5,2)·10⁻⁶/К близко к расширению кварца, стекла и керамики, поэтому молибденовые вводы не разгерметизируют спай при термоциклировании. Теплопроводность 130−140 Вт/(м·К) уводит тепло от держателей и сеток. Работа выхода около 4,3 эВ и стабильность в вакууме держат геометрию сеток и катодных деталей электровакуумных приборов.

Главное ограничение молибдена — окисление. На воздухе выше 500−600 °C он образует триоксид MoO₃, который возгоняется около 700−800 °C, поэтому оксидная плёнка не защищает металл, а испаряется вместе с ним. Практический вывод: молибденовая проволока работает в вакууме, водороде или инертной атмосфере (аргон, азот). На открытом воздухе при высоких температурах её не применяют без защитных покрытий — это честное ограничение материала, которое закладывают в конструкцию печи или прибора.

Где применяют молибденовую проволоку

Молибденовая проволока идёт туда, где температура превышает предел нихрома и жаропрочных сплавов, а атмосфера вакуумная или защитная. По нашей практике работы с высокотемпературной техникой это несколько устойчивых направлений.

Нагреватели и намотка вакуумных печей. Из молибденовой проволоки МК и МЛ мотают спиральные и зигзаговые нагреватели, из неё же выполняют намотку садочных и муфельных зон. Молибден держит рабочую температуру 1600−1800 °C в вакууме и водороде, а кремнещелочная и лантанированная присадки не дают проволоке провисать после десятков циклов нагрева за счёт высокой температуры рекристаллизации. Рабочий диаметр нагревательной проволоки обычно 0,5−3 мм под мощность и геометрию зоны.

Вводы, держатели и сетки электровакуумных приборов. В электронике молибденовая проволока идёт на токовводы через стекло и керамику, держатели и траверсы катодно-сеточных узлов, навивку и растяжки сеток генераторных и рентгеновских ламп. Здесь работают низкое расширение (согласованный спай со стеклом) и стабильность геометрии в вакууме. Диаметр вводов и держателей — 0,3−1,5 мм, тонкой навивки сеток — от 0,05 мм.

Намотка термопар и компенсация. Молибденовую проволоку применяют в высокотемпературных термопарах и в качестве плеча в паре с вольфрамом (тип вольфрам-молибден и вольфрам-рениевые схемы с молибденовыми элементами) для измерения температуры в вакууме и защитной атмосфере до 1600−1800 °C, где термопары из неблагородных сплавов не работают. Диаметр термоэлектродной проволоки — 0,1−0,5 мм.

Электроды и токоподводы. Из молибденовой проволоки и прутка крупного сечения делают электроды и токоподводы высокотемпературных установок, электроды для точечной приварки в электровакуумном производстве, присадочную проволоку для сварки молибденовых деталей в защитной среде. Здесь идёт крупное сечение от 1,5 мм и выше.

Намоточные и подвесные элементы оснастки. Молибденовой проволокой подвешивают садку, вяжут экраны и крепят детали внутри вакуумных и водородных печей — там, где крепёж должен держать нагрузку при высокой температуре и не приваривается к молибденовой оснастке.

Стандарты и сертификация

Прутки и проволоку из молибдена и сплавов на его основе нормирует ГОСТ 18 903–73 «Прутки и проволока из молибдена и сплавов на его основе» — основной документ на сортамент, диаметры, состояние поставки и требования к этим полуфабрикатам. Ниже — рабочие марки молибденовой проволоки и типовые диаметры по назначению.

Диаметры от 0,05 мм и требования к состоянию поставки задаёт ГОСТ 18 903–73; конкретный ряд диаметров, предельные отклонения и механику под марку технолог подтверждает по действующей редакции стандарта и сертификату. Механические свойства проверяют по ГОСТ 1497–84 «Металлы. Методы испытаний на растяжение», сплошность прутковой заготовки перед волочением — ультразвуковым контролем по схемам ГОСТ 14 782–86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» в части применяемых методик прозвучивания.

Международные аналоги молибденовой проволоки мы приводим обобщённо: сортамент прутка, проволоки и марок молибдена за рубежом охватывает стандарт ASTM B387 (Molybdenum and Molybdenum Alloy Bar, Rod, and Wire), где чистый молибден и легированные марки различаются по чистоте и способу выплавки. Конкретное обозначение-аналог под требования заказчика технолог подтверждает по стандарту; выдумывать соответствия «по аналогии» мы не будем.

В каталоге СМ молибденовая проволока идёт в линейке тугоплавких металлов; отдельным маркам молибдена присваивается собственное обозначение линейки AERIS, которое технолог подтверждает под марку и сортамент. Каждая партия проходит контроль с выдачей сертификата: фактический химсостав, механические свойства и методы испытаний. При несоответствии — замена партии за счёт СМ.

Как выбрать марку, диаметр и состояние

Выбор молибденовой проволоки идёт по трём признакам: марка (по числу циклов нагрева и стойкости к провисанию), диаметр (по мощности и геометрии) и состояние поставки (по способу монтажа).

По марке ориентируются на условия нагрева. Для вводов, держателей, сеток и намотки термопар, где деталь не работает годами при предельной температуре, базово подходит чистый МЧ. Для нагревателей и намотки вакуумных печей, которые многократно циклируются по температуре, наши технологи рекомендуют МК с кремнещелочной присадкой: вытянутое зерно держит форму и не даёт проволоке провисать после рекристаллизации. Где нужна ещё большая стойкость к охрупчиванию и высокая температура рекристаллизации — катодные узлы, ответственные нагреватели — ставят лантанированный МЛ с частицами La₂O₃.

По диаметру отталкиваются от функции. Тонкая проволока 0,05−0,3 мм идёт на навивку сеток, растяжки и намотку термопар; средняя 0,3−1,5 мм — на нагреватели умеренной мощности, вводы и держатели; крупная 1,5−3 мм и выше — на мощные нагреватели, электроды и токоподводы. Чем тоньше сечение, тем выше прочность нагартованной проволоки, но тем аккуратнее монтаж — тонкая молибденовая проволока чувствительна к надрезам и резким перегибам при комнатной температуре.

По состоянию выбирают между нагартованным и отожжённым. Нагартованная проволока упруже и держит навивку, отожжённая мягче и лучше гнётся при монтаже сложной геометрии. Отдельно закладывают атмосферу: проволока любой марки окисляется на воздухе выше 500−600 °C, поэтому конструкция должна работать в вакууме, водороде или инертном газе. Если деталь неизбежно нагревается на воздухе, нужны защитные покрытия — это отдельная задача, которую разбирают с технологом до выбора марки.

Заключение

Молибденовая проволока — тянутый тугоплавкий полуфабрикат диаметром от 0,05 мм по ГОСТ 18 903–73, который держит прочность и форму при 1600−1800 °C в вакууме и защитной атмосфере. Марка решает поведение металла после нагрева: чистый МЧ идёт на вводы, держатели, сетки и намотку термопар, кремнещелочной МК не провисает в нагревателях и намотке вакуумных печей, лантанированный МЛ с частицами La₂O₃ держит высокую температуру рекристаллизации в ответственных нагревателях и катодных узлах. Физику определяет сам молибден — плотность 10,2 г/см³, теплопроводность 130−140 Вт/(м·К), низкое расширение (4,8−5,2)·10⁻⁶/К. Главное ограничение — окисление на воздухе выше 500−600 °C, поэтому проволока работает в вакууме, водороде или инертной среде.

Технологи СМ подбирают марку, диаметр и состояние молибденовой проволоки под конкретную задачу и подтверждают химсостав и свойства сертификатом с контролем партии.
