Профилированная лента — холоднокатаный прокат из меди, латуни и бронзы (включая БрБ2) с непрямоугольным сечением: фаска, скос, канавка, ступень, утолщённая кромка. Толщина ленты 0,1−3 мм, ширина 4−200 мм; допуск на профиль по чертежу обычно ±0,01−0,05 мм, угол фаски ±1−2°. Профиль формируют прокаткой в фасонных валках (серия) или фрезерованием (мелкая партия, сложное сечение). Готовая фаска или скос в сечении убирает отдельную операцию мехобработки при штамповке контактов, что снижает затраты на обработку ориентировочно на 30−40% и сокращает отходы металла. Базовый материал и плоский допуск нормируют ГОСТ 1789–70, ГОСТ 15 836–79, ГОСТ 859–2014; сам профиль согласуют по чертежу и ТУ. Каждая партия проходит УЗК с сертификатом.

Что такое профилированная лента

Профилированная лента — это ленточный прокат, у которого поперечное сечение отличается от простого прямоугольника. Вместо ровной полосы постоянной толщины лента получает заданный рельеф: скошенную под угол кромку, продольную канавку, участок увеличенной или уменьшенной толщины, утолщённый борт. Геометрию сечения задаёт чертёж заказчика, а не сортаментная таблица, поэтому такую ленту относят к прокату по индивидуальным техническим требованиям.

Смысл профилирования — перенести часть формы будущей детали в саму заготовку. Если контакт, ламель или пружинный элемент должен иметь фаску под запрессовку или скос под пайку, эту геометрию закладывают прямо в ленту. При штамповке из профилированной ленты деталь выходит с готовой фаской, и отдельная операция фрезерования, шлифовки или снятия заусенца становится не нужна.

По типу базового материала профилированную ленту делают из меди М1 и М0б, латуней Л63 и ЛС59−1, оловянных и безоловянных бронз — БрОФ, БрКМц, хромо-циркониевой БрХЦр (AERIS 1330) и бериллиевой БрБ2 (AERIS 1345). Толщина исходной ленты — от 0,1 до 3 мм, ширина — от 4 до 200 мм; конкретный диапазон зависит от марки, глубины профиля и способа его формирования. Поставляется профилированная лента в бухтах и мерных отрезках, в мягком (отожжённом) или нагартованном состоянии — под способ последующей штамповки.

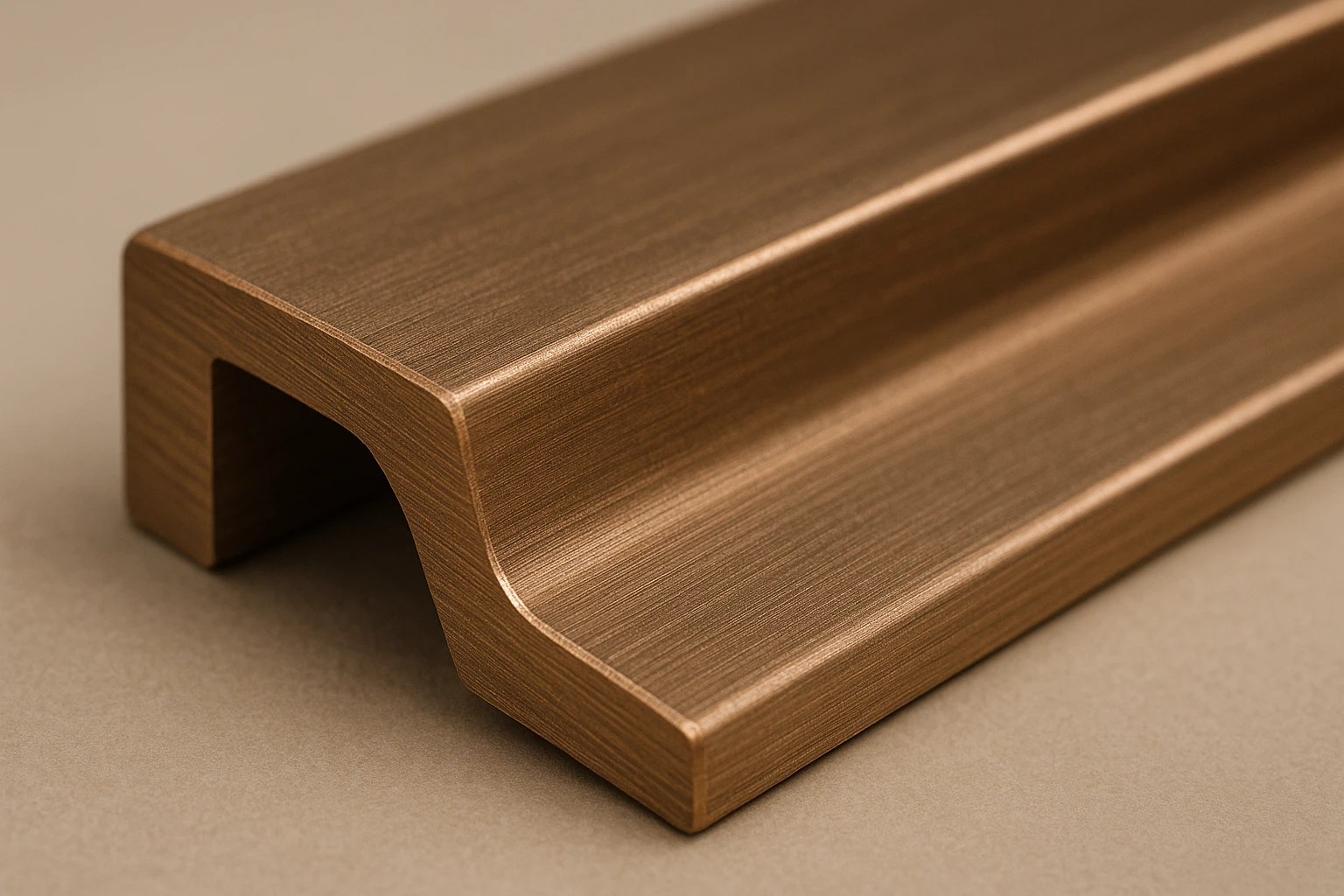

Профилирование медной и бронзовой ленты: технология и допуски

Виды профиля

Профиль подбирают под операцию, которую он должен заменить или упростить у заказчика. Ниже — основные типы сечения и их назначение.

Тип профиля	Что это в сечении	Назначение
Односторонняя фаска	скошена одна кромка под углом 15−45°	штамповка контактов и ламелей с готовой фаской под запрессовку и пайку
Двусторонняя фаска	скошены обе кромки	симметричные ножевые и штырьевые контакты, вставки разъёмов
Скос по всей ширине (клин)	толщина плавно меняется от кромки к кромке	пружинные контакты с заданной жёсткостью, щётки, токосъёмники
Продольная канавка	углубление вдоль ленты	линия гиба, посадочный паз, направляющая под ответную деталь
Утолщённая кромка (борт)	один край толще полотна	усиление зоны контакта или крепления при тонком основном полотне
Переменная толщина по ширине (ступень)	два-три участка разной толщины	комбинированные детали: жёсткая база плюс тонкий пружинящий язычок
Трапециевидное сечение	обе кромки скошены к основанию	клиновые вставки, детали с посадкой в паз

Профили комбинируют: например, канавка под линию гиба плюс фаска на кромке в одной ленте. Глубину и угол каждого элемента задают на чертеже с допуском, а технолог проверяет, воспроизводима ли такая геометрия на выбранной марке и толщине.

Материалы профилированной ленты

Марку подбирают под электрические и механические требования детали, а не наоборот. Медь М1 (Cu-ETP) и бескислородная М0б (Cu-OF) идут туда, где нужна проводимость около 100% IACS: шины, токоведущие ламели, выводы. Латуни Л63 и ЛС59−1 берут на детали, где важны штампуемость и обрабатываемость при умеренной проводимости. Бронзы отвечают за пружинные и сильноточные узлы: оловянная БрОФ и кремнемарганцевая БрКМц — на упругие контакты, хромо-циркониевая БрХЦр (AERIS 1330) — на сильноточные детали с прочностью 400−500 МПа и проводимостью 80−85% IACS, бериллиевая БрБ2 (AERIS 1345) — на пружинные контакты с прочностью 1100−1300 МПа после термообработки.

Пружинные марки профилируют в нагартованном или закалённом состоянии, поэтому глубину рельефа и радиусы согласуют с учётом упругого отпружинивания металла. По нашей практике для БрБ2 сложный профиль чаще формируют до финальной термообработки, а окончательные свойства деталь набирает уже после штамповки.

Технология и допуски

Профиль формируют двумя способами, и выбор между ними определяет серийность и сложность сечения.

Прокатка в фасонных валках. Основной способ для серии. На рабочих валках протачивают рельеф, обратный нужному сечению ленты: выступ на валке даёт канавку, скос на валке — фаску. Плоскую ленту прокатывают через такую пару валков за один или несколько проходов, и она получает профиль по всей длине. Способ производителен, держит стабильную геометрию на длинных бухтах и экономичен при партиях от сотен килограммов. Ограничение — под каждый типоразмер профиля нужен свой комплект валков, поэтому первый заказ несёт затраты на оснастку.

Фрезерование профиля. Применяют для мелких партий, опытных образцов и сложных сечений, которые невыгодно или невозможно прокатать. Профиль снимают фрезой с плоской ленты или полосы. Способ гибкий — геометрию меняют программой станка без новой оснастки, — но медленнее прокатки и даёт больше отходов в стружку. По нашей практике фрезерование оправдано на партиях до нескольких десятков килограммов и на прототипах перед запуском прокатной оснастки.

Допуски делятся на две части. Толщину и ширину исходной плоской ленты нормируют сортаментные стандарты: ГОСТ 1789–70 «Лента бронзовая. Технические условия», ГОСТ 15 836–79 «Ленты из бериллиевой бронзы», ГОСТ 1173–2006 «Фольга, ленты, листы и плиты медные». По ним допуск на толщину ленты 0,1−1 мм лежит в пределах примерно ±0,01−0,04 мм в зависимости от точности прокатки. Геометрию самого профиля — глубину канавки, высоту борта, угол и вылет фаски — задают чертежом и ТУ; типовой допуск на профильный размер 0,3−1 мм составляет ±0,02−0,05 мм, на угол фаски — ±1−2°. Достижимую точность технолог подтверждает под конкретную марку, толщину и способ формирования.

Каждую партию профилированной ленты в СМ сопровождает сертификат с фактическим химсоставом по ГОСТ 18 175–78 или ГОСТ 859–2014 и механическими свойствами по ГОСТ 1497–84, а ультразвуковой контроль отсеивает внутренние дефекты проката до отгрузки. При несоответствии профиля чертежу партия меняется за счёт СМ.

Экономия на мехобработке (расчёт)

Профилированная лента окупается там, где готовое сечение убирает операцию у заказчика. Разберём на типовом примере штампованного контакта с фаской 0,3 мм под 45°.

Маршрут из плоской ленты. Раскрой ленты, штамповка плоской заготовки, фрезерование или шлифовка фаски, снятие заусенца, контроль. Обработка кромки — это отдельная операция на каждую деталь плюс оснастка и брак по заусенцу.

Маршрут из профилированной ленты. Раскрой, штамповка — деталь выходит с готовой фаской, — контроль. Операция обработки кромки исчезает целиком.

На что это выходит по деньгам и материалу при серии, скажем, 100 000 деталей:

Показатель	Плоская лента	Профилированная лента
Операций в маршруте	5	3
Отдельная обработка фаски	есть	нет
Затраты на мехобработку кромки	базовые	ниже ориентировочно на 30−40%
Отходы металла в сечении	выше	ниже на 10−25% (сечение ближе к детали)
Брак по заусенцу	присутствует	снижен

Экономию на мехобработке в 30−40% и снижение отходов на 10−25% даём как ориентир: точная цифра зависит от геометрии детали, марки и серийности, и её технолог считает под конкретный чертёж. Чем массовее деталь и чем сложнее фаска, тем быстрее профилированная лента перекрывает затраты на прокатную оснастку. На мелких партиях выигрыш меньше — там сравнивают с фрезерованием, а не с прокаткой.

Услуги СМ по профилированной ленте

СМ работает по модели контрактного производства: клиент приходит с чертежом детали или требованием к сечению, а не с готовым сортаментом. Технолог разбирает, какую операцию заказчика должен закрыть профиль, и подбирает марку, толщину и способ формирования.

Что входит в работу по профилированной ленте:

Разбор чертежа и выбор между прокаткой в фасонных валках (серия) и фрезерованием (партия до десятков килограммов, прототип).
Подбор марки под задачу: медь М1 и М0б, латуни Л63 и ЛС59−1, бронзы БрОФ, БрКМц, БрХЦр (AERIS 1330), БрБ2 (AERIS 1345).
Согласование допусков на профиль и плоский размер по ГОСТ 1789–70, ГОСТ 15 836–79, ГОСТ 1173–2006 и чертежу.
Изготовление профилированной ленты в бухтах и мерных отрезках, в нужном состоянии поставки.
УЗК каждой партии и сертификат с химсоставом и механическими свойствами; замена партии за счёт СМ при несоответствии.

Профилированная лента — позиция, за которую металлобазы обычно не берутся: она требует оснастки, отработки геометрии и контроля под конкретную деталь. СМ закрывает такие заказы как внешний отдел снабжения и R&D, в том числе малыми и средними партиями.

Часто задаваемые вопросы

Что такое профилированная лента?

Это ленточный прокат из меди, латуни или бронзы с непрямоугольным поперечным сечением — фаской, скосом, канавкой, утолщённой кромкой или переменной толщиной по ширине. Геометрию сечения задают чертежом заказчика, чтобы штамповка давала готовую деталь без отдельной обработки кромки.

Из каких марок делают профилированную ленту?

Из меди М1 и бескислородной М0б, латуней Л63 и ЛС59−1, оловянной бронзы БрОФ, кремнемарганцевой БрКМц, хромо-циркониевой БрХЦр (AERIS 1330) и бериллиевой БрБ2 (AERIS 1345). Марку выбирают по требованиям детали: проводимость, упругость, прочность, штампуемость.

Какие допуски держат на профиле ленты?

Толщину и ширину исходной ленты нормируют ГОСТ 1789–70, ГОСТ 15 836–79 и ГОСТ 1173–2006 — допуск на толщину 0,1−1 мм около ±0,01−0,04 мм. Размеры самого профиля задают чертежом: типовой допуск на профильный размер 0,3−1 мм — ±0,02−0,05 мм, на угол фаски — ±1−2°. Достижимую точность подтверждает технолог под марку и способ.

Чем прокатка в фасонных валках отличается от фрезерования профиля?

Прокатка формирует профиль валками с обратным рельефом — она производительна и стабильна на длинных бухтах, выгодна от сотен килограммов, но требует оснастки под каждый типоразмер. Фрезерование снимает профиль фрезой без новой оснастки — оно гибче и подходит для мелких партий и прототипов, но медленнее и даёт больше отходов.

Сколько экономит профилированная лента на мехобработке?

Ориентировочно 30−40% на обработке кромки и 10−25% на отходах металла — за счёт того, что готовая фаска или скос в сечении убирает отдельную операцию при штамповке. Точная цифра зависит от геометрии детали, марки и серии; технолог СМ считает её под конкретный чертёж.

Можно ли профилировать бериллиевую бронзу БрБ2?

Да. БрБ2 (AERIS 1345) профилируют с учётом упругого отпружинивания: сложный профиль чаще формируют до финальной термообработки, а прочность 1100−1300 МПа деталь набирает после штамповки. Лента поставляется по ГОСТ 15 836–79 и ГОСТ 18 175–78 с сертификатом.

Какие партии профилированной ленты берёт СМ?

От опытных образцов и партий в несколько десятков килограммов (фрезерование) до серийных объёмов на прокатной оснастке. Профилированная лента — позиция под индивидуальный чертёж, которую СМ ведёт как контрактное производство с УЗК каждой партии.

Заключение

Профилированная лента переносит часть геометрии детали в саму заготовку: фаску, скос, канавку или утолщённую кромку закладывают в сечение прокаткой в фасонных валках или фрезерованием. При штамповке деталь выходит с готовым профилем, и отдельная обработка кромки становится не нужна — на массовых контактах это снижает затраты на мехобработку ориентировочно на 30−40% и сокращает отходы металла. Материал подбирают под задачу: медь М1 и М0б, латуни Л63 и ЛС59−1, бронзы БрОФ, БрКМц, БрХЦр и БрБ2, а допуски держат по ГОСТ 1789–70, ГОСТ 15 836–79 и ГОСТ 1173–2006 плюс чертёж заказчика.

Технологи СМ подбирают марку, профиль и способ формирования под конкретную деталь и подтверждают геометрию и химсостав сертификатом с ультразвуковым контролем партии.

Заказать профилированную ленту по чертежу

Технологи СМ помогут:

выбрать способ формирования — прокатка в фасонных валках для серии или фрезерование для партии до десятков килограммов
подобрать марку под задачу: медь М1/М0б, латунь Л63/ЛС59−1, бронза БрОФ, БрКМц, БрХЦр (AERIS 1330), БрБ2 (AERIS 1345)
согласовать допуски на профиль и плоский размер по ГОСТ 1789–70, ГОСТ 15 836–79 и чертежу
рассчитать экономию на мехобработке под вашу серию и геометрию детали
выдать сертификат с химсоставом и УЗК каждой партии

Запросить расчёт от технолога
