Прочность бериллиевой бронзы БрБ2 закладывается всей цепочкой переделов — от точности ввода бериллия при плавке до режима старения на финише, а один химсостав её не определяет. Ошибка на любом из них не исправляется на следующем: недодержали Be ниже 1,8%, перегрели при старении выше 340 °C — и партия уходит в брак по прочности. Ниже разбираем производство БрБ2 по переделам (плавка и легирование, разливка, горячая и холодная деформация, термообработка) и точки контроля, на которых Специальные Материалы отсеивает несоответствие до отгрузки.

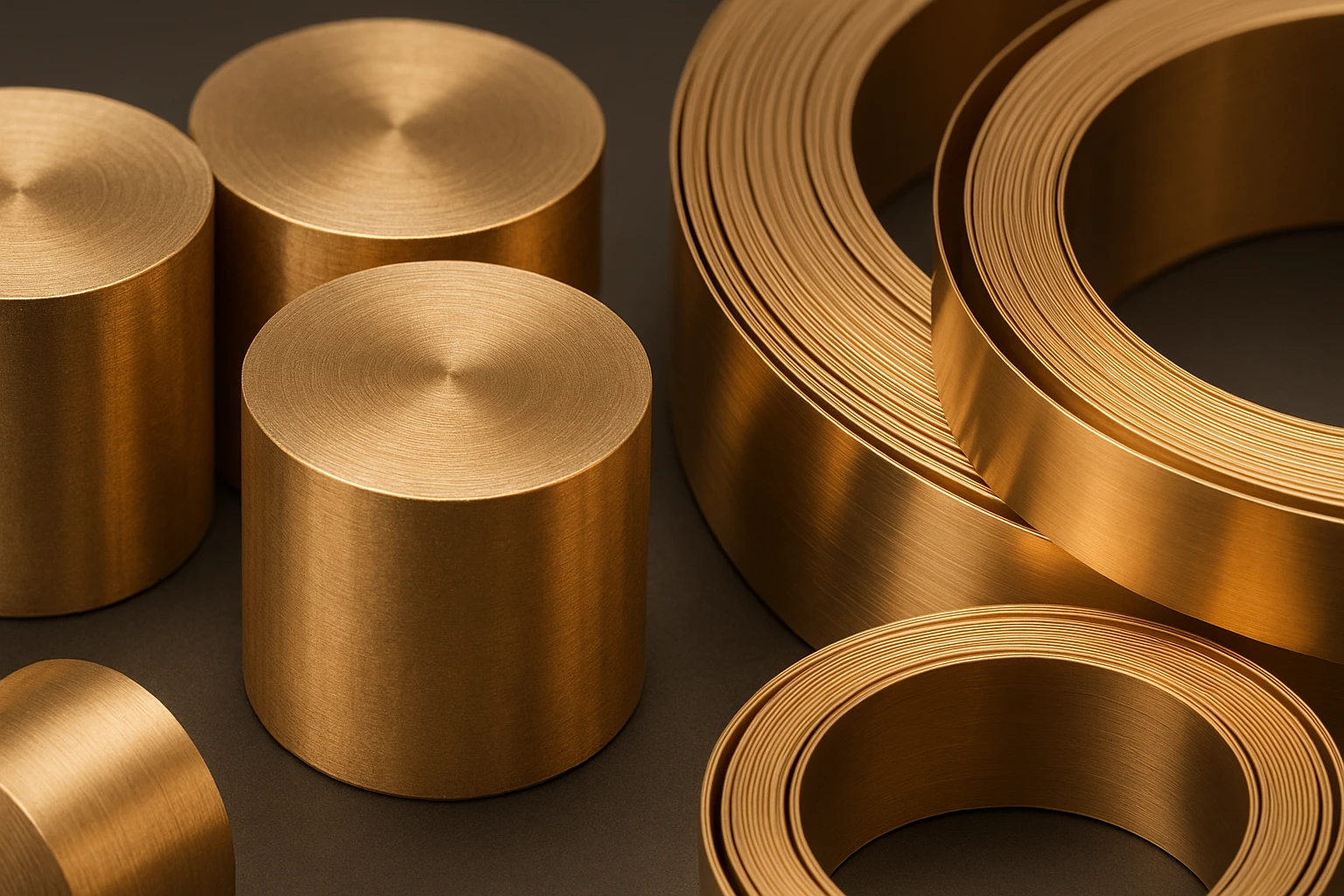

Специальные Материалы поставляют бериллиевую бронзу БрБ2 в листах, лентах, прутках и трубках с контролем по
Качество БрБ2 задают четыре передела: плавка с точным вводом бериллия (1,8−2,1% по
Что определяет качество бериллиевой бронзы
БрБ2 — дисперсионно-твердеющий сплав меди с бериллием (1,8−2,1%) и никелем (0,2−0,5%) по
Три параметра определяют пригодность партии. Первый — химсостав, прежде всего содержание бериллия: отклонение ниже 1,8% не даст набрать прочность при старении, выше 2,1% — повышает хрупкость и стоимость. Второй — структура: литая структура слитка должна быть проработана деформацией, иначе останутся ликвация и поры. Третий — режим термообработки, который переводит сплав из мягкого состояния в прочное. По нашей практике брак по прочности почти всегда упирается либо в состав по Be, либо в нарушенный режим старения.
Переделы производства
Производство БрБ2 идёт по классической схеме для дисперсионно-твердеющих бронз: выплавка с легированием, разливка в слиток, горячая и холодная деформация в нужный полуфабрикат, термообработка. Каждый передел задаёт конкретную характеристику и имеет свою точку контроля.
| Передел | Что задаёт в качестве | Контроль |
|---|---|---|
| Плавка и легирование | химсостав, точность по Be 1,8−2,1% | спектральный анализ каждой плавки |
| Разливка | плотность слитка, отсутствие пор и ликвации | визуальный осмотр, УЗК заготовки |
| Горячая деформация (прессование прутка, горячий прокат) | проработка литой структуры, форма | контроль размеров и поверхности |
| Холодная деформация (волочение, холодный прокат ленты) | точность размеров, наклёп, чистота поверхности | микрометраж, дефектоскопия поверхности |
| Термообработка (закалка + старение) | прочность, твёрдость, электропроводность | твёрдость HV/HRC, замер проводимости |
| Финишная приёмка | соответствие ГОСТ/ТУ | мех. испытания, УЗК партии, сертификат |
Плавка и легирование. Бериллий чистым металлом в расплав меди не вводят — он тугоплавкий (1287 °C) и токсичен в виде паров. Легируют через промежуточную лигатуру медь-бериллий (обычно около 4% Be), которая плавится ниже и растворяется управляемо. Плавку ведут под защитой от окисления, потому что бериллий активно связывает кислород. Точность по Be здесь критична: допуск
Разливка. Расплав разливают в слитки или заготовки под прокатку и прессование. Задача передела — плотный слиток без усадочных пор, газовых раковин и грубой ликвации бериллия по сечению. Неоднородность состава на этой стадии позже проявится разбросом прочности по длине полуфабриката, поэтому заготовку контролируют визуально и ультразвуком до деформации.
Горячая деформация. Литую структуру прорабатывают горячим переделом при 750−800 °C: пруток получают прессованием, ленту и полосу — горячей прокаткой. Нагрев разупрочняет металл и позволяет обжать слиток без трещин, одновременно разбивая литое зерно и завариривая мелкие несплошности. От качества этого передела зависит однородность структуры по всему сечению.
Холодная деформация. Финишную геометрию и наклёп дают в холодную: пруток и проволоку тянут через волоки, ленту прокатывают на холодных клетях до толщины 0,1−5 мм. Холодная деформация поднимает точность размеров и чистоту поверхности, задаёт исходный наклёп перед термообработкой. Проволоку БрБ2 (диаметр от 0,1 мм) регламентирует
Термообработка и свойства
Термообработка — передел, на котором БрБ2 набирает свою прочность. Она построена на переменной растворимости бериллия в меди: при 866 °C медь растворяет до 2,7% Be, при комнатной температуре — менее 0,2%. Схема состоит из двух операций.
Первая — закалка. Полуфабрикат нагревают до 780−800 °C, выдерживают и охлаждают в воде. Бериллий фиксируется в пересыщенном твёрдом растворе, сплав получается мягким и пластичным: предел прочности 400−550 МПа, удлинение до 30−40%. В этом состоянии деталь формуют, гнут, штампуют и режут.
Вторая — старение (дисперсионное твердение). Нагрев до 300−340 °C, выдержка 1−3 часа, охлаждение на воздухе. Из пересыщенного раствора выделяется дисперсная γ-фаза (CuBe), которая блокирует движение дислокаций. Прочность поднимается до 1250−1400 МПа, твёрдость — до 350−400 HV.
| Параметр | Значение | Условие | Источник |
|---|---|---|---|
| Предел прочности σв | 1250−1400 МПа | закалка 780 °C + старение 320 °C | |
| Предел прочности (мягкое сост.) | 400−550 МПа | после закалки, без старения | |
| Относительное удлинение δ | 2−5% | после старения | |
| Твёрдость | 350−400 HV | после старения | данные Специальные Материалы |
| Электропроводность | 22−30% IACS | после старения | данные Специальные Материалы |
Режимы даём ориентирами — точную температуру и выдержку старения технолог согласует под сечение и требуемое сочетание прочности с электропроводностью. Главная ошибка передела — перестаривание: при температуре выше 340 °C или затянутой выдержке частицы γ-фазы укрупняются, и прочность падает. По этой же причине рабочая температура готовой детали ограничена 250 °C, выше начинается разупрочнение. Заводские режимы каждого производителя закрыты и в открытом виде не публикуются.
*Нужен полуфабрикат БрБ2 в конкретном состоянии поставки? Обсудите режим с технологом*
Контроль качества
Контроль на производстве БрБ2 многоступенчатый: он идёт от плавки к финишной приёмке, и на каждом рубеже проверяется своя характеристика. Пропущенный дефект дальше по переделам только усугубляется, поэтому дешевле отсеять его на входе.
Химический состав. Каждую плавку проверяют спектральным анализом — оптико-эмиссионным или рентгенофлуоресцентным. Главный контролируемый элемент бериллий (1,8−2,1%), дополнительно никель, железо, кремний, алюминий и другие примеси в пределах
Механические испытания. Прочность и удлинение определяют на разрывной машине по
Твёрдость и электропроводность. Твёрдость — косвенный, но быстрый показатель правильного старения: измеряют по Роквеллу (
Ультразвуковой контроль. Внутренние несплошности — расслоения, поры, трещины после деформации — выявляет УЗК по
Контроль геометрии и поверхности. Диаметр прутка и проволоки, толщину ленты проверяют микрометражем в пределах допусков
Безопасность и бериллиевая пыль. Бериллий токсичен в виде аэрозоля: пыль и стружка при механообработке, шлифовке и резке опасны для органов дыхания. Поэтому такие операции ведут с местной вытяжной вентиляцией и мокрым пылеудалением, стружку собирают отдельно, персонал работает в средствах защиты. В компактном виде (пруток, лента, готовая деталь) БрБ2 безопасна — опасность несёт именно мелкодисперсная пыль. Это требование производственной санитарии, а не рекомендация.
Услуги Специальные Материалы по бериллиевой бронзе
Специальные Материалы поставляет бериллиевую бронзу БрБ2 (марка линейки AERIS 1345, аналог импортной CuBe2 / C17200) как полуфабрикатом, так и готовыми деталями по чертежам заказчика. Прутки поставляются диаметром 3−100 мм, лента — толщиной 0,1−5 мм, проволока — от 0,1 мм, в мягком состоянии под последующую формовку или после старения с готовой прочностью.
Работа идёт от задачи, а не от сортамента на складе. Технолог подбирает форму поставки и состояние под изделие, согласует ГОСТ или ТУ на полуфабрикат и режим термообработки под требуемое сочетание прочности и электропроводности. Каждая партия проходит ультразвуковой контроль и сопровождается сертификатом с фактическим химсоставом и механическими свойствами на русском языке. При несоответствии заявленным характеристикам — замена партии за счёт Специальные Материалы.
Срок поставки БрБ2−2-4 недели от подтверждения заказа против 14−20 недель у параллельного импорта CuBe2. Для деталей, где нужна электропроводность выше 30% IACS или работа при температуре до 500 °C, БрБ2 не подходит — технолог предложит БрНБТ (AERIS 1335).
*Планируете партию БрБ2 под изделие? Запросите расчёт от технолога*
Часто задаваемые вопросы
Как вводят бериллий при плавке БрБ2?
Бериллий вводят через промежуточную лигатуру медь-бериллий (около 4% Be), а не чистым металлом: он тугоплавкий (1287 °C) и токсичен в парах. Лигатура плавится ниже и растворяется управляемо, что позволяет попасть в допуск
Почему точность по бериллию так важна?
Бериллий определяет упрочняемость при старении. Ниже 1,8% сплав не наберёт прочность 1250−1400 МПа, выше 2,1% — растёт хрупкость и стоимость. Скорректировать состав в готовом слитке нельзя, поэтому в допуск нужно попасть на плавке, и содержание Be проверяют спектральным анализом каждой плавки.
Из каких переделов состоит производство БрБ2?
Плавка с легированием через лигатуру медь-бериллий, разливка в слиток, горячая деформация при 750−800 °C (прессование прутка, горячий прокат ленты), холодная деформация (волочение, холодный прокат), термообработка (закалка плюс старение) и финишная приёмка с контролем. Каждый передел задаёт свою характеристику готового полуфабриката.
Какие режимы термообработки у бериллиевой бронзы?
Закалка от 780−800 °C с охлаждением в воде переводит сплав в мягкое состояние (400−550 МПа), затем старение при 300−340 °C в течение 1−3 часов поднимает прочность до 1250−1400 МПа. Точные значения температуры и выдержки подбирают под сечение и требуемые свойства; перегрев при старении выше 340 °C снижает прочность.
Как контролируют качество БрБ2 на производстве?
Спектральный анализ химсостава каждой плавки, механические испытания на растяжение по
Опасна ли бериллиевая бронза в производстве?
Опасна бериллиевая пыль и аэрозоль при механообработке, шлифовке и резке — они токсичны для органов дыхания. Такие операции ведут с местной вытяжкой и мокрым пылеудалением, стружку собирают отдельно. В компактном виде — пруток, лента, готовая деталь — БрБ2 безопасна.
Какие ГОСТы регламентируют БрБ2 и полуфабрикаты?
Марку регламентирует
Можно ли заказать в Специальные Материалы готовые детали из БрБ2, а не полуфабрикат?
Да. Специальные Материалы ведёт контрактное производство по чертежам заказчика: изготовление детали из БрБ2 с нужным режимом термообработки, механообработкой и финишным контролем. Технолог согласует состояние поставки и допуски под изделие, партия проходит УЗК с сертификатом.
Заключение
Качество бериллиевой бронзы БрБ2 собирается по всей цепочке переделов, и решающих точек четыре: точный ввод бериллия (1,8−2,1%) через лигатуру медь-бериллий при плавке, проработка литой структуры горячей деформацией, выдержанный режим термообработки (закалка 780−800 °C плюс старение 300−340 °C) и многоступенчатый контроль на выходе. Прочность 1250−1400 МПа при электропроводности 22−30% IACS достигается только при соблюдении всех режимов — перестаривание выше 340 °C её снижает, а отклонение по Be не даёт набрать вовсе.
Специальные Материалы поставляет БрБ2 (AERIS 1345, аналог CuBe2) полуфабрикатом и готовыми деталями с ультразвуковым контролем каждой партии и сертификатом химсостава, срок от 2 недель.
Заказать бериллиевую бронзу БрБ2 с контролем качества
Технологи Специальные Материалы помогут:
- подобрать форму поставки (пруток, лента, проволока) и состояние под задачу
- согласовать режим термообработки под требуемую прочность и электропроводность
- подтвердить химсостав и механические свойства сертификатом с УЗК каждой партии
- изготовить готовую деталь по чертежам заказчика по
ГОСТ 18 175–78
---
Источники и нормативные документы:
1.
Статью подготовили
Автор: Сергей Ковриго
Эксперт в области: производство и контроль бериллиевой бронзы
Редактор: Роман Отроков
Эксперт в области: металлургия цветных сплавов
Технолог «Специальные Материалы»
Источники
ГОСТ 18 175–78 «Бронзы безоловянные обрабатываемые давлением. Марки» — docs.cntd.ruГОСТ 15 835–2013 «Прутки из бериллиевой бронзы» — docs.cntd.ruГОСТ 15 836–79 «Лента бериллиевая» — docs.cntd.ru- Производство и термообработка бериллиевых бронз: справочник металлурга
