Свинцовые латуни ЛС59-1 и ЛС63-3: обрабатываемость и применение

Свинцовые латуни существуют ради одного технологического свойства — они отлично режутся на станках-автоматах. Свинец почти не растворяется в латуни и выделяется мелкими включениями, которые дробят стружку и работают смазкой на режущей кромке, поэтому из марок ЛС59−1 и ЛС63−3 точат массовый крепёж, фитинги, штуцеры и арматуру там, где деталь идёт сотнями тысяч штук. По ГОСТ 15 527–2004 ЛС59−1 содержит 0,8−1,9% свинца при 57−60% меди, ЛС63−3 — 2,4−3,0% свинца; международный эквивалент ЛС59−1 — CuZn39Pb3 (C38500). Ниже разбираем роль свинца, свойства, применение, стандарты и бессвинцовые альтернативы под экологические ограничения.

Что такое свинцовая латунь и роль свинца

Латунь — это сплав меди с цинком. Сам по себе свинец латуни не нужен для прочности или коррозионной стойкости: его добавляют ровно для одного — чтобы металл хорошо резался. В этом и смысл марок с буквой «С» (свинец) в обозначении: ЛС59−1 читается как латунь с 59% меди и около 1% свинца, ЛС63−3 — с 63% меди и около 3% свинца.

Работает свинец механически, а не за счёт легирования твёрдого раствора. В меди и латуни он практически нерастворим (предел растворимости менее 0,3%), поэтому при кристаллизации выделяется отдельной фазой — мелкими округлыми включениями размером в единицы микрон по границам зёрен и в теле зерна. Эти включения и дают два эффекта, на которых держится вся автоматная обработка:

• Дробление стружки. Включение свинца — готовая трещина в металле. Под резцом стружка надламывается по этим точкам и сходит короткими сыпучими сегментами вместо длинной витой ленты. Короткая стружка не наматывается на инструмент и деталь, свободно удаляется из зоны резания, и станок-автомат работает без остановок на размотку.
• Смазка режущей кромки. Свинец мягкий и легкоплавкий (температура плавления 327 °C). В зоне резания он размазывается по передней поверхности резца и снижает трение, нагрев и налипание металла на инструмент. Отсюда чистая поверхность детали, меньший износ резца и возможность держать высокие скорости.

По структуре марки различаются. ЛС63−3 при 63−66% меди — однофазная α-латунь с включениями свинца, она режется лучше всех и служит эталоном обрабатываемости. ЛС59−1 при 57−60% меди имеет двухфазную структуру (α+β): β-фаза твёрже, поэтому такая латунь чуть хуже точится, зато лучше деформируется в горячую и идёт на прутки, штамповку и горячее прессование.

Поставляют свинцовые латуни прутком (круг, шестигранник, квадрат) по ГОСТ 2060–2006, реже лентой и проволокой. Основная форма для автоматных цехов — калиброванный пруток-шестигранник и круг диаметром от 3 до 60 мм.

Свойства свинцовых латуней

Механику латуни задаёт состояние поставки: мягкая (отожжённая) пластична, твёрдая (тянутая, нагартованная) прочнее, но почти теряет удлинение. Цифры ниже — для прутков ЛС59−1 по ГОСТ 2060–2006 и ГОСТ 15 527–2004.

Физические свойства и обрабатываемость — то, ради чего эти марки и выбирают. Обрабатываемость дана в процентах по шкале, где за 100% принята высокосвинцовая автоматная латунь (тип CuZn39Pb3 / ЛС63−3).

За цифрами стоит инженерная логика выбора. Двухфазная ЛС59−1 уступает однофазной ЛС63−3 по чистоте резания, но выигрывает в горячей деформации и прочности, поэтому из неё гнут, штампуют и прессуют. ЛС63−3 берут там, где деталь целиком вытачивается на автомате и важны скорость и качество поверхности, а горячая обработка не нужна. По электро- и теплопроводности латунь заметно уступает чистой меди (свинец и цинк снижают проводимость до 26−31% IACS), поэтому как проводник её не используют — это конструкционный и автоматный материал.

Ключевые особенности свинцовых латуней:

• высокая обрабатываемость резанием — 80−100% по шкале автоматных сплавов;
• хорошая коррозионная стойкость в атмосфере, пресной воде и при контакте с большинством технических сред;
• паяемость мягкими и твёрдыми припоями, лужение;
• ЛС59−1 деформируется в горячую, ЛС63−3 — холодная высадка и точение;
• свинец снижает пластичность: чем его больше, тем ниже удлинение и стойкость к гибке.

Где применяют свинцовые латуни

Область применения у этих марок одна — массовые точёные детали, которые делают на станках-автоматах из прутка. Под это описание попадает несколько групп изделий.

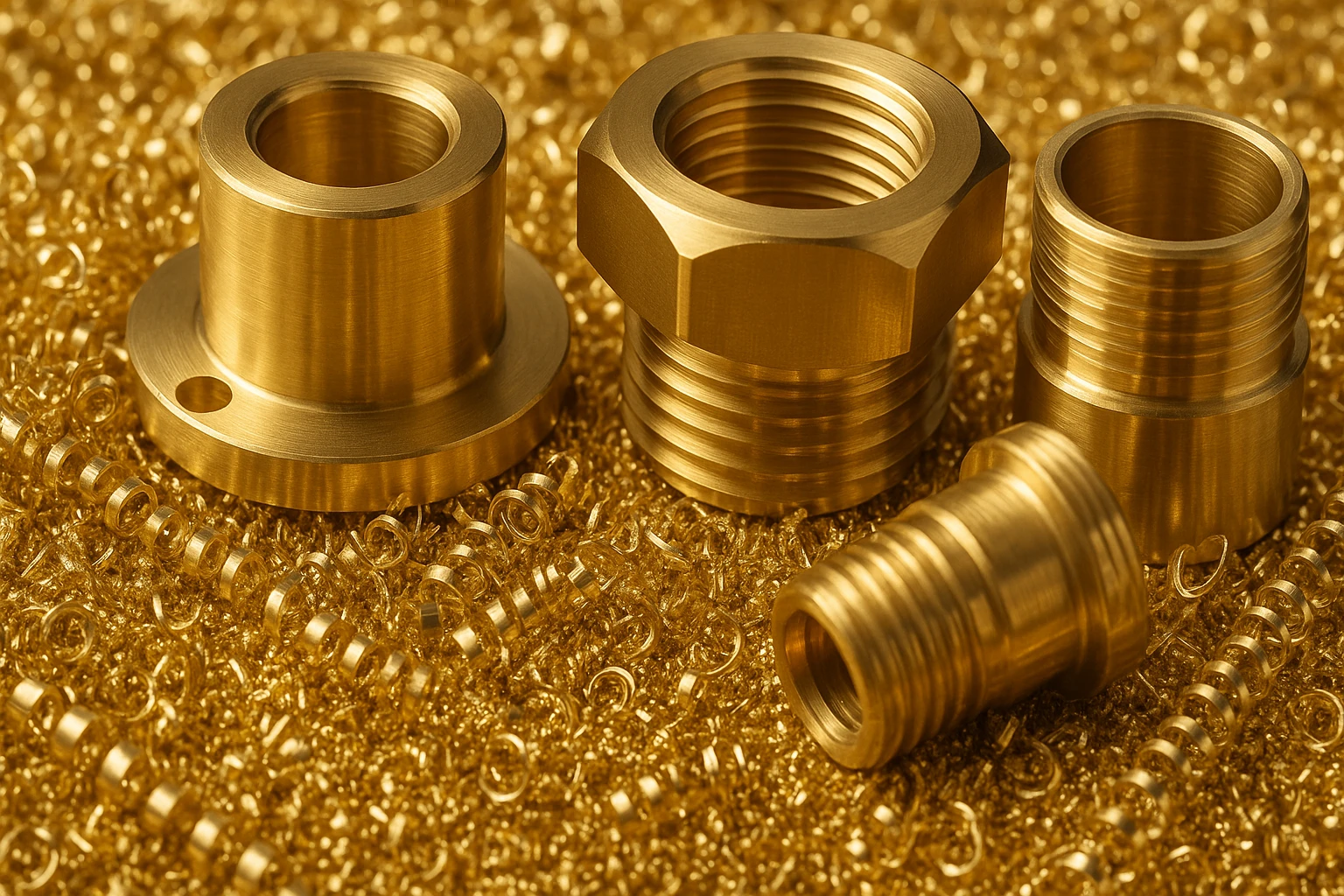

Крепёж и резьбовые детали — самая большая группа: винты, гайки, шпильки, резьбовые втулки, штуцеры, ниппели. Их вытачивают тысячами штук за смену на токарно-револьверных и многошпиндельных автоматах, и здесь короткая стружка ЛС59−1 экономит главный ресурс — время станка.

Сантехническая и газовая арматура — корпуса кранов, вентилей, фитинги, переходники, сёдла и золотники. Латунь держит давление, не ржавеет в воде и хорошо точится под уплотнения. Газовая арматура — отдельная ниша, где традиционно стоит ЛС59−1.

Приборостроение и точная механика — детали приборов, разъёмов, замков, часовых и счётных механизмов, шестерни малого модуля, оси, втулки. Там, где деталь мелкая и сложная по профилю, обрабатываемость решает: ЛС63−3 даёт чистую резьбу и точный размер без заусенца.

Электротехническая фурнитура — клеммы, контактные винты, корпуса предохранителей, цоколи. По этой группе как раз и действуют ограничения RoHS, о которых ниже.

Конкретную марку, форму прутка (круг или шестигранник) и состояние поставки под изделие подбирают по способу обработки и требованиям к детали. По нашей практике для скоростного точения мелкого крепежа берут ЛС63−3, для деталей под горячую штамповку и прессование — ЛС59−1.

Стандарты и сертификация

Марки свинцовых латуней нормирует ГОСТ 15 527–2004, прутки — ГОСТ 2060–2006, литейные латуни со свинцом — ГОСТ 17 711–93. Ниже — составы основных свинцовых марок по ГОСТ 15 527–2004.

Снабженцы и конструкторы часто ищут латунь по международным обозначениям, поэтому ниже — соответствия для основной марки ЛС59−1 по системам стандартов. В таблицу внесены только проверенные эквиваленты.

Уточнение по американской системе: для меди и латуней действует обозначение UNS вида C-XXXXX (C38500), а не AISI — её применяют к сталям. Для высокосвинцовой ЛС63−3 ближайшие зарубежные марки — высокосвинцовые автоматные латуни типа CuZn36Pb3 (CW603N) и C36000; точное соответствие подтверждают по фактическому химсоставу под заказ.

Торговая марка AERIS у СМ закрывает бронзы и медь (хромо-циркониевые, бериллиевые и другие сплавы), латунь поставляется под марками ГОСТ 15 527–2004. Со стороны производства латунный прокат СМ отгружает с сертификатом качества — химсостав по ГОСТ 15 527–2004 и механические свойства, — а ультразвуковой контроль партии отсеивает внутренние дефекты прутка ещё до отгрузки. При несоответствии заявленным характеристикам партию меняем за счёт СМ.

Свинцовые или бессвинцовые: как выбрать под экологию

Свинец в латуни даёт обрабатываемость, но он же создаёт экологические ограничения. Свинец — токсичный тяжёлый металл, и его контакт с питьевой водой, продуктами и электроникой регулируется отдельно. Это и определяет выбор между традиционными и бессвинцовыми латунями.

Что регламентируют ограничения:

• RoHS (Директива 2011/65/EU). Ограничивает свинец в электротехнике и электронике порогом 0,1% по массе в однородном материале. Для медных сплавов действует отдельное исключение (exemption 6c): свинец до 4% в меди и её сплавах временно разрешён. Поэтому латунные клеммы и контакты пока допустимы, но исключение периодически пересматривают.
• Свинец в питьевой воде. В России питьевую воду нормирует СанПиН: свинец не более 0,01 мг/л. В США поправка к Safe Drinking Water Act (2011) снизила средневзвешенную долю свинца на смачиваемых поверхностях арматуры до 0,25%. В Е С Директива (EU) 2020/2184 ужесточает миграцию свинца с целевым уровнем 5 мкг/л. Под эти нормы традиционная ЛС59−1 в питьевой арматуре уже не проходит.

Бессвинцовые альтернативы повторяют механизм свинца другими включениями:

*по шкале, где свинцовая автоматная латунь принята за 100%.

Кремнистые латуни (отечественная ЛК80−3, импортная CuZn21Si3P, известная как «экобрасс») набирают обрабатываемость за счёт твёрдых силицидных фаз и при этом прочнее свинцовых, поэтому их ставят в питьевую и санитарную арматуру. Висмутовые латуни ближе всего к свинцовым по поведению: висмут так же нерастворим и так же ломает стружку, при этом нетоксичен. Обе группы дороже традиционной ЛС59−1 и требуют отладки режимов резания.

Рекомендации по выбору простые. Для массового крепежа, технической и газовой арматуры, деталей приборов, где нет прямого контакта с питьевой водой и требований RoHS, остаётся ЛС59−1 и ЛС63−3 — дешевле и проще в обработке. Для питьевой воды, пищевого оборудования и изделий под экспорт в ЕС/США берут кремнистую или висмутовую латунь и подтверждают соответствие нормам по свинцу. Наши технологи подбирают марку под конкретную деталь и нормативные требования заказчика.

Заключение

Свинцовые латуни ЛС59−1 и ЛС63−3 — это медно-цинковые сплавы со свинцом (0,8−1,9% и 2,4−3,0% соответственно по ГОСТ 15 527–2004), который вводят ради одного — обрабатываемости резанием на уровне 80−100% по шкале автоматных сплавов. Нерастворимые включения свинца дробят стружку и смазывают резец, поэтому из этих марок точат массовый крепёж, фитинги, газовую и техническую арматуру, детали приборов. Международный аналог ЛС59−1 — CuZn39Pb3 (C38500). Там, где действуют ограничения по свинцу в питьевой воде и RoHS, на замену идут кремнистые (ЛК80−3, CuZn21Si3P) и висмутовые латуни.

Технологи СМ подбирают марку латуни и форму прутка под конкретную деталь и нормативные требования и подтверждают химсостав сертификатом по ГОСТ 15 527–2004.
