Танталовая фольга: толщины, применение, стандарты (ASTM, ГОСТ)

Танталовая фольга — тонкий прокат из тугоплавкого вентильного металла толщиной от 0,01 до 1 мм, который совмещает исключительную стойкость к кислотам с высокой пластичностью и способностью держать оксидную плёнку-диэлектрик Ta₂O₅. За счёт этого её ставят туда, где тонкий металл должен работать в горячих кислотах или в электролитическом конденсаторе: аноды и катоды танталовых конденсаторов, футеровка и плакировка химаппаратуры, экраны и нагреватели вакуумных печей, электроды и мембраны, имплантаты. Ниже разбираем ряд толщин, свойства фольги, состояния поставки, области применения и стандарты — от международного ASTM B708 до отечественных ГОСТ на методы контроля.

Что такое танталовая фольга

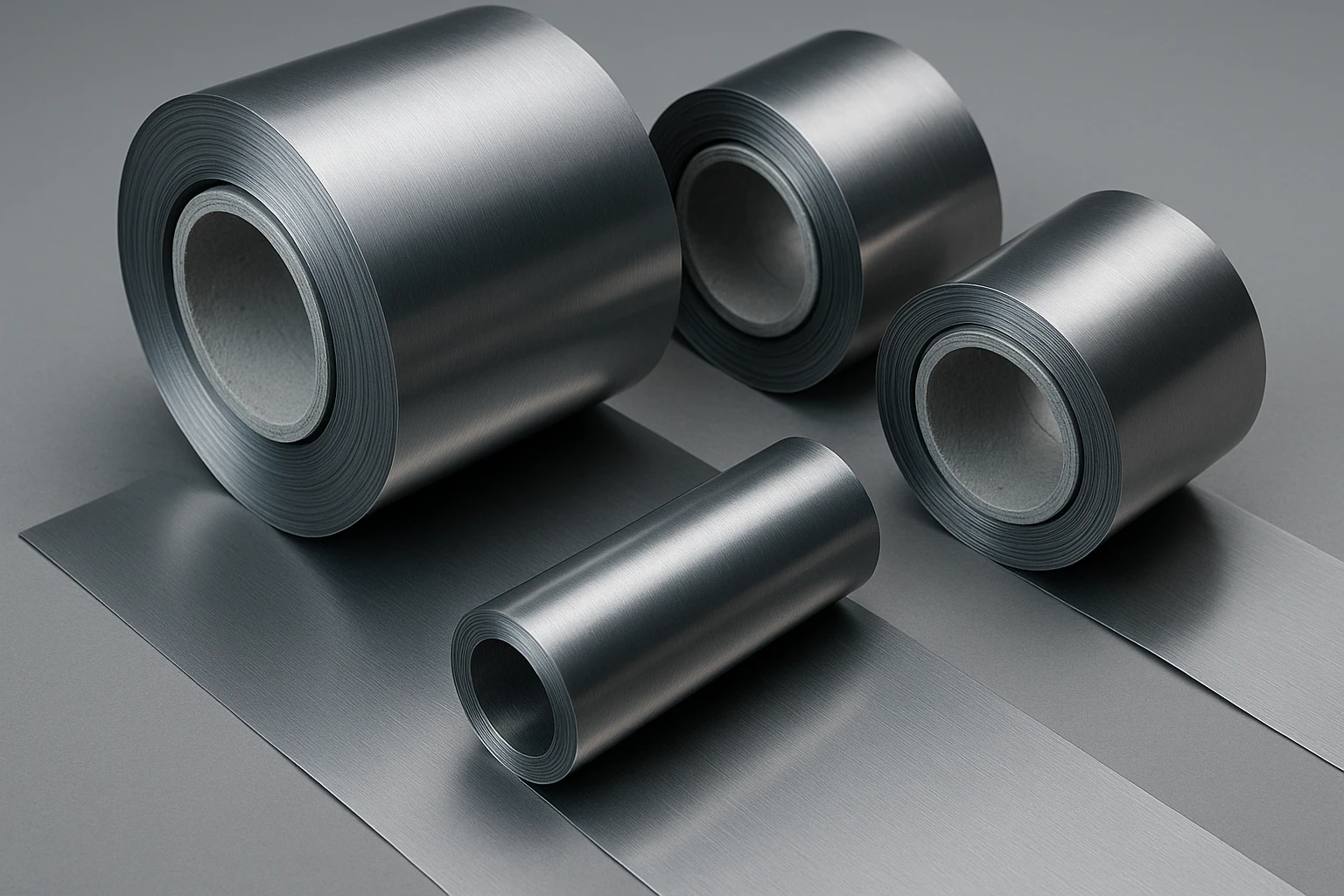

Танталовая фольга — тонкий холоднокатаный прокат из тантала (Ta, порядковый номер 73), тугоплавкого металла серо-стального цвета с температурой плавления 3017 °C. В металлопрокате к фольге относят всё тоньше ленты; для тантала это диапазон примерно от 0,01 до 1 мм, а особо тонкую фольгу катают до единиц микрон. Тантал пластичен даже в холодном состоянии, поэтому его прокатывают в тонкую фольгу и глубоко штампуют без промежуточных отжигов — редкое сочетание для тугоплавкого металла.

Практическую ценность фольги определяют два свойства тантала. Первое — химическая стойкость: на поверхности самопроизвольно нарастает плотная оксидная плёнка Ta₂O₅, которая изолирует металл от кислот и восстанавливается при повреждении, если рядом есть кислород. По коррозионному поведению тантал ближе к стеклу, чем к обычным металлам. Второе — поведение вентильного металла: та же плёнка Ta₂O₅ пропускает ток преимущественно в одном направлении и работает диэлектриком, на чём построены танталовые конденсаторы.

По чистоте тантал делят на технический, чистый и высокочистый — вплоть до содержания основного металла более 99,99% для конденсаторных и электронных применений. Для повышенной прочности выпускают танталовые сплавы с вольфрамом (Ta-2,5W, Ta-10W), в том числе в фольге. Форму и состояние подбирают под задачу: отожжённая фольга идёт под вытяжку и футеровку, нагартованная — под пружинящие мембраны и конструкционные элементы, особо тонкая — под конденсаторные катоды и экраны.

Свойства танталовой фольги

Тантал ценят за сочетание, редкое для одного металла: высокая температура плавления, химическая инертность и при этом хорошая пластичность в тонком прокате. Физические свойства у фольги те же, что у массивного тантала — их задаёт сам металл.

Механические свойства фольги задаёт состояние поставки. Отожжённая фольга мягкая и пластичная — её тянут, гнут и глубоко штампуют; нагартовкой прочность поднимают в 2−3 раза при падении удлинения до единиц процентов.

Отдельно стоит разобрать то, ради чего танталовую фольгу выбирают в химаппаратуре и электронике.

• Стойкость к кислотам. Тантал устойчив к соляной, серной, азотной, фосфорной кислотам практически любой концентрации, к царской водке и большинству органических кислот. В соляной кислоте он держит рабочую температуру примерно до 150 °C, в серной — до 150−175 °C при скорости коррозии менее 0,025 мм/год, а в разбавленных средах — менее 0,0025 мм/год. Тонкая фольга при этом добавляет главное: минимальный расход дорогого металла на единицу защищённой площади.
• Вентильный оксид. Плёнка Ta₂O₅ толщиной в десятые доли микрона работает диэлектриком конденсатора. На аноде её выращивают анодированием, и в малом объёме умещается большая ёмкость — отсюда компактность танталовых конденсаторов.
• Слабые места. Тантал корродирует в плавиковой кислоте (HF) и её парах, в олеуме (дымящей серной кислоте со свободным SO₃), в горячих концентрированных щелочах (NaOH, KOH) и в средах со свободным фтором. В этих условиях фольгу из тантала не применяют.
• Поведение при нагреве. В вакууме и инертной среде тантал сохраняет прочность до высоких температур. На воздухе он интенсивно окисляется начиная с 300 °C, а в водороде выше 250−300 °C наводороживается и охрупчивается, что для тонкой фольги критично. Поэтому высокотемпературные экраны и нагреватели из танталовой фольги работают в вакууме или под инертным газом.
• Биосовместимость. Тантал инертен к средам организма и рентгеноконтрастен, поэтому танталовую фольгу и тонкий лист применяют в имплантационной хирургии.

Где применяют танталовую фольгу

Область применения фольги определяет связка свойств тантала — коррозионная стойкость, вентильный оксид и биосовместимость, — помноженная на малую толщину и пластичность. Каждое из направлений раскрывается в своей отрасли.

Танталовые конденсаторы: аноды и катоды

Основной потребитель тонкого танталового проката — конденсаторная техника. В фольговых и объёмно-пористых конструкциях танталовая фольга работает и анодом, и катодной обкладкой: диэлектриком служит анодная плёнка Ta₂O₅ толщиной в десятые доли микрона, за счёт чего в малом объёме умещается большая удельная ёмкость. Танталовые конденсаторы стоят в смартфонах, серверах, автомобильной и медицинской электронике, аэрокосмической технике — там, где нужны стабильность параметров и надёжность в широком диапазоне температур. На конденсаторы уходит большая часть мирового потребления тантала.

Химическая аппаратура: футеровка и плакировка

Второе крупное направление — защита химического и фармацевтического оборудования от горячих концентрированных кислот. Танталовой фольгой и тонким листом футеруют реакторы, колонны и теплообменники или плакируют стальной корпус тонким танталовым слоем. Решение снижает расход дорогого металла в разы: нагрузку несёт сталь, а с кислотой контактирует только танталовая плакировка. Из фольги делают и разрывные мембраны предохранительных устройств, гильзы термопар, элементы конденсаторов паров кислот.

Электроника, электроды и мембраны

Помимо конденсаторов, танталовую фольгу применяют как электроды, тонкие мембраны датчиков давления и элементы электровакуумных приборов. Пластичность отожжённой фольги позволяет глубоко штамповать мембраны и чашки, а нагартованное состояние даёт пружинящие элементы со стабильной характеристикой.

Нагреватели и тепловые экраны вакуумных печей

В вакуумных и инертных печах танталовая фольга идёт на тепловые экраны, нагреватели и отражатели: тонкий тугоплавкий металл с малой теплоёмкостью быстро выходит на режим и экранирует зону нагрева. Работает такая оснастка только в вакууме или под инертным газом — на воздухе фольга окислилась бы уже при 300 °C.

Медицина: имплантаты

Биосовместимость и рентгеноконтрастность вывели тантал в имплантационную хирургию. Из фольги и тонкого листа делают черепные пластины и сетки, костные скобы, рентгеноконтрастные метки и элементы сосудистых стентов. Плотность 16,6 г/см³ делает танталовые метки хорошо видимыми на рентгене, а инертность к тканевым жидкостям допускает длительную имплантацию по ASTM F560.

Стандарты, толщины и формы поставки

Танталовую фольгу нормируют по международным стандартам ASTM на химсостав, механические свойства и сортамент, а внутри страны — по ГОСТ и ТУ на конкретные полуфабрикаты и методы контроля. Начнём с практического — ряда толщин и назначения.

Профильные стандарты на фольгу и связанные полуфабрикаты:

Основной сортаментный документ на танталовую фольгу — ASTM B708: он охватывает лист, ленту и фольгу, задаёт химсостав по чистоте, механические свойства и допуски. Для имплантационных изделий действует ASTM F560 на нелегированный тантал хирургического класса. Механические свойства и твёрдость фольги подтверждают по ГОСТ 1497–84 «Металлы. Методы испытаний на растяжение» и ГОСТ 9013–59 «Металлы. Метод измерения твёрдости по Роквеллу», а внутренние дефекты и расслоения проката отсеивает ультразвуковой контроль по методам ГОСТ 14 782–86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые». Отечественные ГОСТ и ТУ на сам танталовый прокат существуют, но конкретные номера технолог подтверждает под марку и сортамент, чтобы не подменять действующую редакцию.

В каталоге СМ тантал идёт под собственной маркой линейки AERIS: для тантала высокой чистоты (Ta более 99,99%) — обозначение AERIS 308, конкретный номер и сортамент технолог подтверждает под марку. Каждая партия проходит ультразвуковой контроль, фактический химсостав и чистоту закрывает сертификат качества. При несоответствии — замена партии за счёт СМ.

Как выбрать танталовую фольгу

Подбор фольги сводится к трём решениям: чистота тантала, толщина и состояние поставки.

По чистоте ориентируются на задачу. Для конденсаторных анодов и катодов берут высокочистый тантал (более 99,99%) — примеси ухудшают диэлектрик и повышают токи утечки. Для химаппаратуры и футеровки достаточно чистого тантала, для имплантатов нужен нелегированный тантал хирургического класса по ASTM F560, а для нагруженных высокотемпературных узлов — танталовые сплавы с вольфрамом (Ta-2,5W, Ta-10W).

По толщине отталкиваются от функции. Тонкую фольгу 0,01−0,05 мм берут под конденсаторные катоды, экраны и метки, где важны малая масса и площадь; 0,1−0,5 мм — под футеровку, плакировку и аноды, где нужен запас на коррозию и жёсткость; 0,5−1 мм ближе к тонкому листу и идёт под конструкционные и теплообменные элементы.

По состоянию выбирают между отожжённой и нагартованной фольгой. Отожжённая пластична (удлинение 20−40%), её глубоко штампуют в мембраны, чашки и футеровочные детали. Нагартованная прочнее (500−900 МПа) и держит форму, из неё делают пружинящие мембраны и жёсткие элементы. Наши технологи подбирают чистоту, толщину и состояние под конкретное изделие и согласуют изготовление по чертежам заказчика с ультразвуковым контролем партии.

Границы применения чёткие. Если в среде есть плавиковая кислота, свободный фтор или горячая концентрированная щёлочь, танталовая фольга не подходит — здесь смотрят в сторону других коррозионностойких материалов. На воздухе при высоких температурах тантал тоже непригоден без защитной атмосферы.

Заключение

Танталовая фольга — тонкий прокат толщиной 0,01−1 мм из тугоплавкого вентильного металла с плотностью 16,6 г/см³ и температурой плавления 3017 °C. Два свойства определяют её применение: стойкость к горячим концентрированным кислотам при скорости коррозии менее 0,025 мм/год и вентильный оксид Ta₂O₅ с диэлектрической проницаемостью около 27. Первое открывает фольге футеровку и плакировку химаппаратуры, второе — аноды и катоды танталовых конденсаторов, а биосовместимость — имплантаты. Состояние поставки подбирают под обработку: отожжённая под вытяжку и футеровку, нагартованная (500−900 МПа) под пружинящие элементы. Основной сортаментный стандарт — ASTM B708, имплантационный тантал — ASTM F560. Границы применения тоже чёткие: плавиковая кислота, олеум и горячие щёлочи, где тантал корродирует.

Технологи СМ подбирают чистоту, толщину и состояние танталовой фольги под конкретное изделие и подтверждают химсостав сертификатом с ультразвуковым контролем партии.
