Входной контроль медных сплавов: что проверять при приёмке

Партия прутка БрБ2 приходит с сертификатом качества, паспортом и маркировкой на каждом хлысте — формально всё в порядке. А в производстве она уходит в брак, потому что бериллия в плавке оказалось 1,4% вместо положенных 1,8−2,1%, и пружинящие контакты не держат нагрузку после закалки. Такие партии отсекает входной контроль: он ставит барьер между поставщиком и цехом до того, как металл попадёт в резку. Ниже — практический разбор для ОТК и снабженцев: что именно проверять на приёмке медных сплавов, какими методами и где чаще всего вскрывается пересортица.

Зачем нужен входной контроль

Сертификат качества — это заявление поставщика, а не гарантия. По нашей практике приёмки медных сплавов от непроверенных поставщиков, несоответствия вскрываются в 8−12% партий, и половина из них — расхождение по химсоставу или пересортица. Стоимость ошибки растёт лавинообразно: цена самого металла в браке составляет условные 100%, но с учётом потерянного станко-времени, испорченного инструмента и срыва сроков заказчику убыток доходит до 300−500%.

Медные сплавы дают три специфических риска. Первый — высокая цена сырья: бериллиевая бронза БрБ2 стоит в 4−6 раз дороже латуни, и подмена марки прямо бьёт по себестоимости. Второй — критичность свойств: у токоведущих деталей нормируется электропроводность, у пружинных контактов — твёрдость и упругость после термообработки, и отклонение по составу на 0,3−0,5% меняет их необратимо. Третий — визуальная неотличимость: пруток БрБ2 и БрБНТ1,9 на глаз одинаковы, марку разводит только анализ. Входной контроль закрывает все три, поэтому на ответственных заказах его закладывают в техпроцесс как обязательную операцию.

Этапы контроля

Приёмку выстраивают по нарастающей: от быстрой сверки документов к инструментальным методам. Каждый следующий этап дороже предыдущего, поэтому партию, отсеянную на бумагах или визуально, до лаборатории не доводят.

Документальный контроль

Первым делом сверяют пакет документов. В сертификате качества должны совпасть три реквизита: марка сплава, номер партии и номер плавки. Если в паспорте плавка одна, а на бирке хлыста другая — это уже повод для изоляции партии до выяснения. Отдельно проверяют, что заявленный химсостав укладывается в марочник по ГОСТ 859–2014 для меди или по нормативу на конкретную бронзу. Дата выпуска, ГОСТ на сортамент, состояние поставки (мягкое, полутвёрдое, твёрдое) — всё это должно быть в документе, а не додумываться снабженцем.

Визуальный контроль

Осматривают 100% поступивших хлыстов или листов. Ищут поперечные и продольные трещины, расслоения, плены, глубокие риски и забоины, следы коррозии, а на бухтах — заломы. Поверхность бериллиевой бронзы не должна иметь окисной плёнки характерного цвета побежалости, которая говорит о нарушении режима термообработки. Тут же сверяют маркировку: клеймо, бирку, цветовую метку. Отсутствие или нечитаемость маркировки приравнивают к отсутствию прослеживаемости.

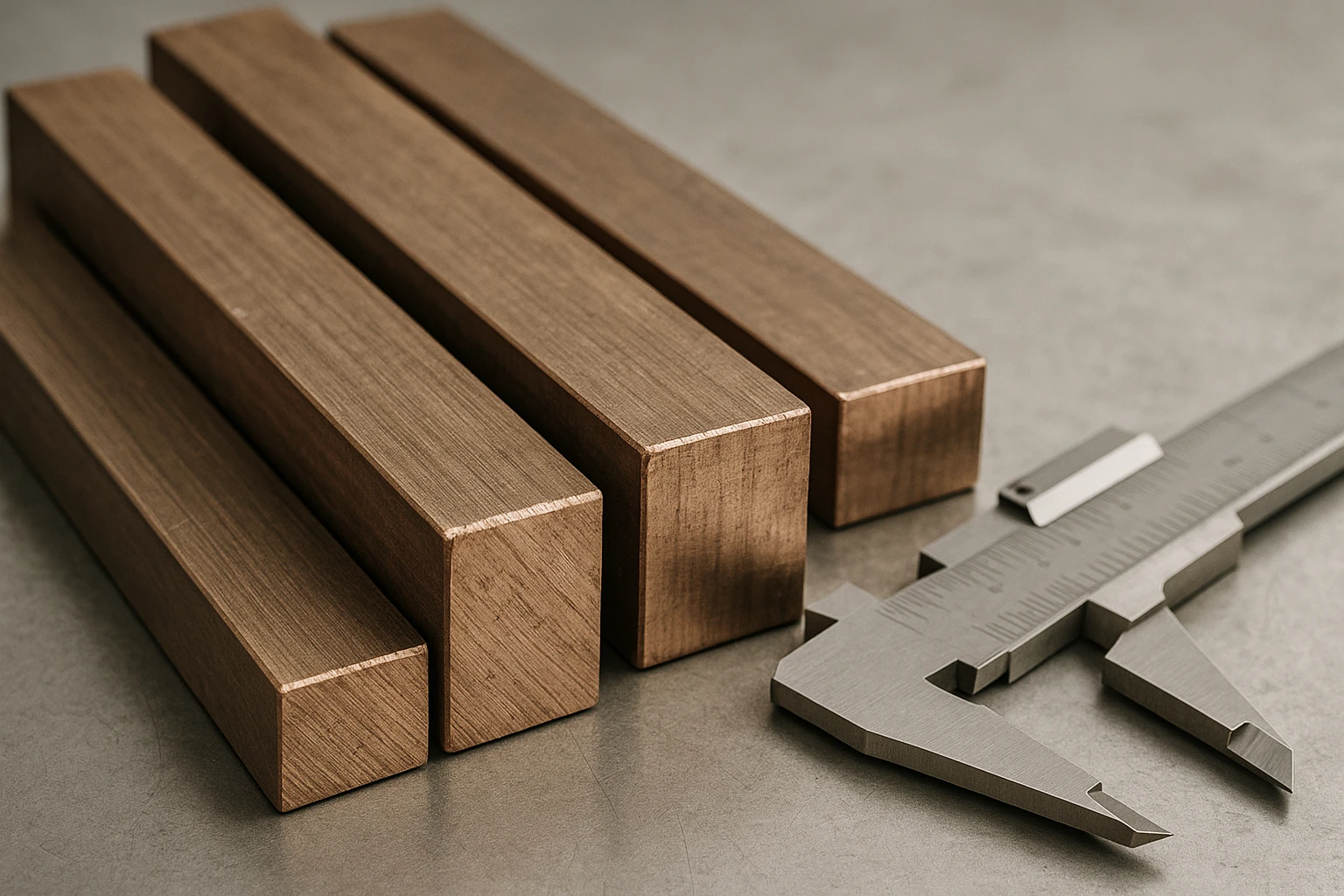

Геометрический контроль

Замеряют диаметр или толщину в 3−5 сечениях по длине, длину, кривизну. Допуски сверяют с ГОСТ на сортамент: например, для тянутого прутка это поля h9-h11 в зависимости от точности изготовления. Овальность и разностенность у труб не должны выходить за предел допуска на диаметр. Занижение стенки на 0,2−0,3 мм у трубы под давление — прямой брак, даже если марка подтверждена.

Подтверждение марки

Это узел, на котором чаще всего рвётся входной контроль медных сплавов. Марку подтверждают только инструментально, по химическому составу. Отбор проб ведут по ГОСТ 24 231–80, методику анализа — по ГОСТ 25 086–2011.

Ключевой момент по бериллиевой бронзе БрБ2: портативный рентгенофлуоресцентный анализатор (XRF) бериллий не определяет. Бериллий — лёгкий элемент с атомным номером 4, его характеристическое излучение поглощается ещё до выхода из образца, поэтому ручной XRF показывает по БрБ2 в основном медь и никель, а сам бериллий остаётся вне поля зрения прибора. Подтвердить содержание Be в диапазоне 1,8−2,1% можно только оптико-эмиссионным (искровым) спектрометром или химическим методом. Если поставщик пишет БрБ2, а прибор в лаборатории покупателя — только XRF, то по факту марка не подтверждена, и партию берут на веру.

Именно здесь возникает самая дорогая ошибка: заниженный бериллий. Плавка с 1,4−1,6% Be внешне неотличима от кондиционной, проходит документальный и визуальный контроль, но после закалки и старения не набирает нужной твёрдости и упругости. Поэтому по БрБ2 искровой анализ ставят обязательной операцией, а не выборочной.

Сомневаетесь, каким прибором подтверждена ваша партия БрБ2? Уточните у технолога СМ, что показывает протокол — запросить консультацию.

Типичные несоответствия

За годы приёмки медных сплавов набор дефектов повторяется. Самые частые — ниже.

Пересортица по марке. Под видом БрБ2 приходит БрБНТ1,9 или другая бериллиевая бронза с иным содержанием никеля и титана. Внешне и по цене хлысты сопоставимы, разводит их только спектральный анализ. Второй по частоте случай — подмена меди М1 на М2 или М3 с повышенным содержанием кислорода: для бескислородного применения это критично, а по документам всё чисто.

Заниженный легирующий элемент. По БрБ2 это бериллий ниже 1,8%, по оловянным бронзам — олово ниже нижней границы марки. Экономия поставщика на дорогом легирующем элементе прямо снижает эксплуатационные свойства.

Дефекты недорогого импортного металла. На прутке и трубе неизвестного происхождения регулярно вскрываются внутренние расслоения и раковины, которые видны только на УЗК, а также нестабильный химсостав от хлыста к хлысту в пределах одной партии. Сертификат при этом оформлен корректно, но не отражает реальное состояние металла.

Несоответствие геометрии и состояния поставки. Твёрдый пруток вместо мягкого, занижение диаметра на поле допуска, кривизна сверх нормы. Формально марка та, но в работу металл не идёт.

Любое подтверждённое несоответствие оформляют актом, партию изолируют в зоне брака с отдельной биркой и не запускают в производство до решения по рекламации. Прослеживаемость по номеру плавки позволяет вернуть претензию поставщику предметно.

Как контролирует СМ

«Специальные Материалы» выстраивает входной контроль так, чтобы несоответствующий металл не доходил до заказчика. Каждая партия проходит документальную сверку, визуальный и геометрический контроль в полном объёме, а по ответственным сплавам — лабораторное подтверждение марки.

• Химсостав подтверждаем оптико-эмиссионным спектрометром: по БрБ2 контролируем бериллий 1,8−2,1% искровым методом, а не XRF, который бериллий не берёт.
• УЗК каждой партии прутка и трубы ответственного назначения — выявляем внутренние расслоения и раковины, невидимые при осмотре.
• Отбор проб по ГОСТ 24 231–80, методы анализа по ГОСТ 25 086–2011, сверка марок меди по ГОСТ 859–2014.
• На каждую отгрузку выдаём сертификат качества с реальными результатами по партии и плавке, с прослеживаемостью.
• При подтверждённом несоответствии — замена металла за счёт СМ, без перекладывания разбирательства на заказчика.

Покупателю не нужно держать собственную лабораторию под каждый сплав — риск пересортицы закрывается на входе, до того как металл попадёт в цех.

Частые вопросы

Заключение

Входной контроль медных сплавов держится на пяти этапах: документы, визуальный осмотр, геометрия, подтверждение марки и выборочная механика. Главный риск сосредоточен в подтверждении марки — пересортица и заниженный бериллий в БрБ2, которые не видны ни на глаз, ни портативным XRF. Кто проверяет химсостав искровым спектрометром и делает УЗК партии, тот отсекает дорогой брак до того, как металл попадёт в резку.

Статью подготовили

Автор: Сергей Ковриго

Эксперт в области: входной контроль и приёмка медных сплавов

Редактор: Роман Отроков

Эксперт в области: металлургия цветных сплавов

Технолог «Специальные Материалы»
