В литье под давлением бериллиевую бронзу ставят в одну точку — наконечник прессующего поршня (плунжера). Не в форму, не в стержни, не в стаканы: формообразующая оснастка делается из штамповой стали H13. Медная головка поршня нужна ради теплоотвода: её теплопроводность 105−130 Вт/(м·К) против 24−29 у H13, поэтому лицо плунжера держит ~190 °C вместо ~370 °C, «бисквит» застывает быстрее, а цикл сокращается на 7−15%. Ниже — какая марка для чего, почему медь выигрывает у стали по трению и теплу, чего она стоит и где её ставить не нужно.
Бериллиевая бронза в литье под давлением алюминия, цинка и магния применяется как материал наконечника прессующего поршня (плунжера), а не формообразующей оснастки — форма, стержни, вставки и камера прессования делаются из стали H13. Причина — теплопроводность: высокопрочная БрБ2 (CuBe2 / C17200) даёт 105−130 Вт/(м·К), высокопроводящая БрНБТ-класса (CuNiBe / CuCoBe) — до 240−250 Вт/(м·К), тогда как H13 — 24−29. Медная головка отводит тепло от лица плунжера (по термосимуляции ~190 °C против ~370 °C у стали), быстрее остужает «бисквит» и сокращает цикл на 7−15%; трение медь-по-стали примерно вдвое ниже сталь-по-стали. Бериллиевая бронза дороже H13 примерно в 20 раз и изнашивается быстрее, поэтому её берут там, где решает теплоотвод и цикл. Российские аналоги: БрБ2 — AERIS 1345, высокопроводящая БрНБТ — AERIS 1335, поставка прутка и поковки под механообработку с УЗК-контролем каждой партии.
Что такое прессующий поршень и где в нём бериллиевая бронза
Прессующий поршень (плунжер) — деталь машины литья под давлением с холодной камерой, которая проталкивает порцию расплава из камеры прессования (стакана) в форму под давлением 30−150 МПа. Его лицо контактирует с расплавом алюминия при 660−710 °C каждый цикл, поэтому отвод тепла от головки определяет и ресурс поршня, и скорость остывания остатка отливки («бисквита»), а значит и время цикла.

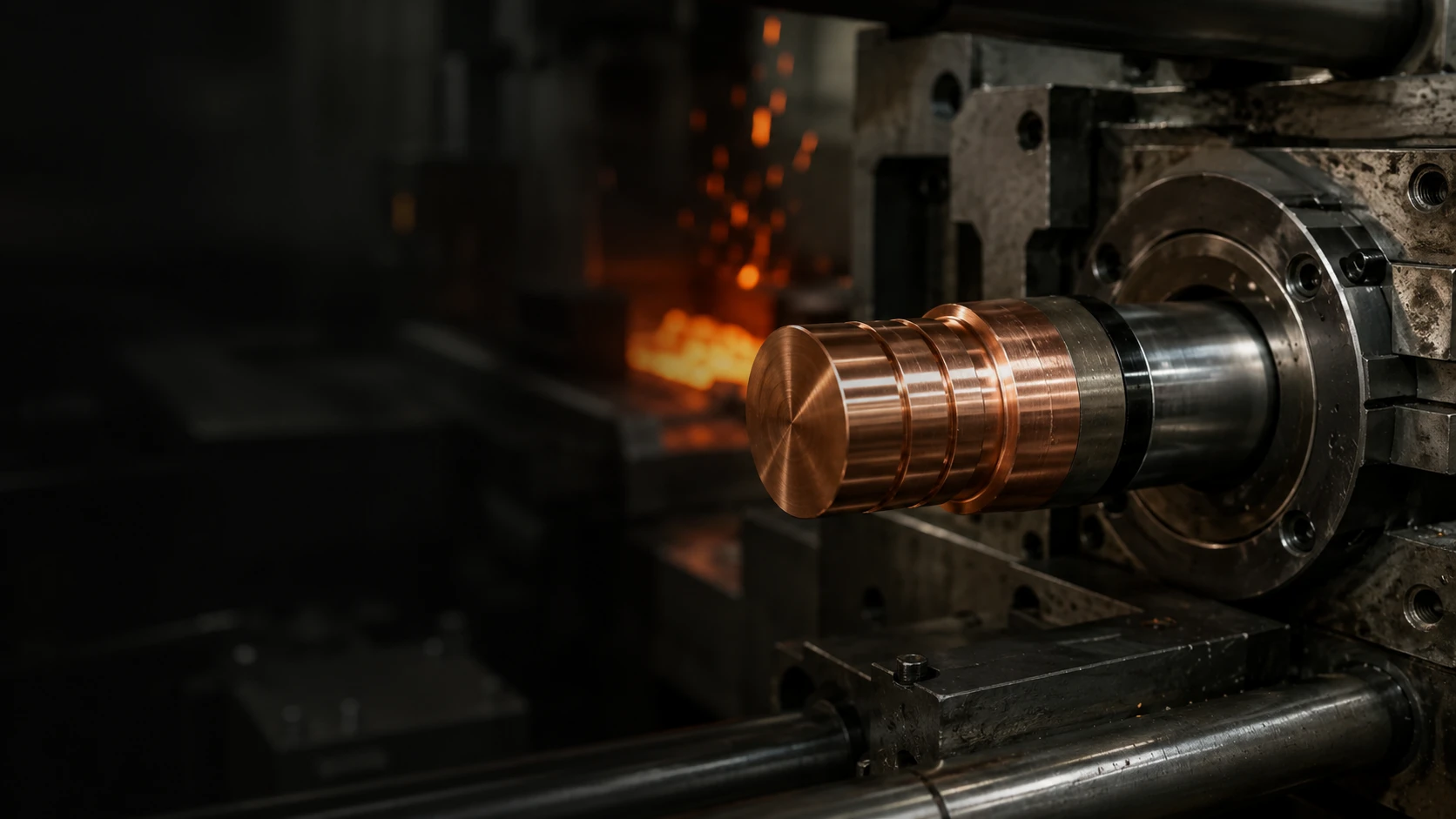

На практике поршень чаще делают составным: стальное тело + рабочая головка (или втулка) из бериллиевой бронзы + износное кольцо из стали H13. Встречаются и цельные бронзовые наконечники. Бериллиевая бронза здесь — традиционный материал головки: как отмечают производители оснастки, по сочетанию теплопроводности и износостойкости она долго была единственным выбором для крупноразмерных плунжеров.
Граница применения тут жёсткая. Из бериллиевой бронзы делают только поршень. Сама форма, формообразующие вставки, стержни, знаки и камера прессования при литье алюминия под давлением — это сталь H13 (российский аналог 4Х5МФС-класса), а не бронза. Бериллиевые вставки для охлаждения горячих точек (марки MoldMAX, PROtherm) существуют, но это инструмент пластикового литья, а не литья металла под давлением.
В линейке бериллиевых бронз под поршни используют две разные семьи:
- Высокопрочные — БрБ2 (CuBe2, C17200), с бериллием 1,8−2,1%, твёрдостью 38−45 HRC. Держат износ, теплопроводность умеренная.
- Высокопроводящие — БрНБТ-класса (CuNiBe / CuCoBe, C17510 / C17500), с бериллием 0,2−0,6%. Мягче (около 20 HRC), но теплопроводность вдвое выше.
Выбор между ними зависит от размера плунжера и теплового режима: чем крупнее головка и горячее процесс, тем важнее теплоотвод.
Почему медь, а не сталь: механизм
Бериллиевую бронзу в головке поршня выбирают по двум физическим причинам.
Теплоотвод. Медная головка отводит тепло от лица плунжера в разы быстрее стальной. По термосимуляции производителя оснастки максимальная температура лица плунжера составляет около 370 °C для стали H13 и около 190 °C для высокобериллиевого сплава, а расчётный теплосъём — 6184 Вт против 18 074 Вт. Более холодное лицо быстрее остужает «бисквит», сокращает время выдержки и поднимает производительность машины. Зафиксированный диапазон сокращения цикла — 7−15%.
Трение и износ. Коэффициент трения «сталь по стали» примерно вдвое выше, чем «медь по стали». Бронзовая головка меньше задирает и истирает стенку камеры прессования, а сама бронза после старения держит твёрдость 38−45 HRC.
У этого есть обратная сторона, и её надо называть честно. Высокопрочная бериллиевая бронза (C17200) дороже стали H13 примерно в 20 раз и изнашивается быстрее стали. Поэтому её ставят не везде, а там, где выигрыш в цикле и тепловом режиме перекрывает стоимость: на крупных плунжерах и горячих процессах. На части задач бронзу вытесняют безбериллиевые медные сплавы и сталь с покрытием.
Свойства в привязке к поршню
Цифры по бериллиевым бронзам относятся к состоянию после термообработки (закалка + старение).
Механические свойства двух семей
| Параметр | БрБ2 / CuBe2 (C17200) | БрНБТ-класса / CuNiBe (C17510) |
|---|---|---|
| Бериллий, % | 1,8−2,1 | 0,2−0,6 |
| Твёрдость | 38−45 HRC | ~20 HRC |
| Предел прочности σв | до 1380 МПа | ~700−750 МПа |
| Профиль | прочность и износ | максимальный теплоотвод |
Теплофизика: бронза против стали поршневой группы
| Параметр | БрБ2 (C17200) | БрНБТ-класса (C17510) | Сталь H13 |
|---|---|---|---|
| Теплопроводность, Вт/(м·К) | 105−130 | 240−250 | 24−29 |
| Рабочая твёрдость | 38−45 HRC | ~20 HRC | 44−52 HRC |
| Роль в узле | головка/втулка поршня | головка крупного плунжера | тело, износное кольцо, форма |
Что из этого следует для технолога:
- Теплопроводность бронзы в 4−10 раз выше стали — это и есть весь смысл медной головки. Высокопроводящая марка отводит тепло вдвое лучше высокопрочной, но мягче.
- Закономерность бериллиевых бронз: больше бериллия — выше прочность, ниже теплопроводность. Под износ берут C17200, под теплоотвод — C17500/C17510.
- H13 твёрже бронзы (44−52 против 38−45 HRC) — поэтому износное кольцо и тело поршня оставляют стальными, а форму делают целиком из стали.
Где применяется и где не нужно
Применяется:
- Наконечники и втулки прессующих поршней машин литья под давлением с холодной камерой — для алюминия, цинка, магния.
- Крупные плунжеры и горячие режимы, где теплоотвод лимитирует цикл, — здесь чаще высокопроводящая марка БрНБТ-класса.
Не применяется (вопреки распространённому мифу):
- Форма, формообразующие вставки, стержни, знаки, камера прессования — это сталь H13, а не бронза.
- Литьё меди под давлением — температура расплава слишком высока, бериллиевая бронза в плунжере живёт мало, берут H13 (44−48 HRC).
- Вставки в горячих точках самой формы — такое решение есть, но в пластиковом литье (MoldMAX/PROtherm), не в литье металла под давлением.
Помимо литья, бериллиевые бронзы реально работают в электротехнике (контакты, реле, разъёмы), в сварочных электродах (высокопроводящие марки), пружинах, искробезопасном инструменте и немагнитных деталях — но это другие задачи, не оснастка ЛПД.
Нужен наконечник плунжера по чертежу вашей машины?
Обсудить с технологом →Стандарты и сертификация
| Стандарт | Что регламентирует |
|---|---|
| ГОСТ 18 175–78 | Бронзы безоловянные обрабатываемые давлением. Марки (вкл. БрБ2, БрНБТ) |
| ГОСТ 15 835–2013 | Прутки из бериллиевой бронзы — заготовка под механообработку поршня |
| ГОСТ 9013–59 | Металлы. Метод измерения твёрдости по Роквеллу |
| ГОСТ 1497–84 | Металлы. Методы испытаний на растяжение |
Международные аналоги:
| Российская марка | Семья | ASTM/UNS | Марка СМ |
|---|---|---|---|
| БрБ2 | высокопрочная CuBe2 | C17200 | AERIS 1345 |
| БрНБТ | высокопроводящая CuNiBe | C17510 (класс) | AERIS 1335 |
Высокопрочные марки прутка (C17000/C17200/C17300) покрывает ASTM B196; высокопроводящие C17500/C17510 идут по отдельным спецификациям.
Сравнение: бронза против стали в поршневой группе
| Параметр | Бериллиевая бронза (головка) | Сталь H13 (тело/кольцо/форма) |
|---|---|---|
| Теплопроводность, Вт/(м·К) | 105−130 (C17200) … 240−250 (C17510) | 24−29 |
| Твёрдость | 38−45 HRC (C17200) | 44−52 HRC |
| Трение по стали | ниже примерно вдвое | базовое |
| Влияние на цикл | сокращает на 7−15% | без эффекта |
| Стоимость заготовки | выше H13 примерно в 20 раз (C17200) | базовая |
| Где в узле | головка/втулка поршня | тело поршня, износное кольцо, форма |
Вывод по выбору: бронзовая головка оправдана там, где теплоотвод и цикл важнее цены и износостойкости — на крупных плунжерах и горячих процессах литья алюминия. Где главный фактор износ или где процесс слишком горячий (медь), остаётся сталь. Оптимум обычно — составной поршень: стальное тело и износное кольцо плюс бронзовая головка.
Часто задаваемые вопросы
Из чего делают прессующий поршень в литье под давлением?
Чаще всего поршень составной: стальное тело, рабочая головка или втулка из бериллиевой бронзы и износное кольцо из стали H13. Сама форма, стержни и камера прессования при литье алюминия — это сталь H13, а не бронза.
Почему головку поршня делают из бериллиевой бронзы, а не из стали?
Из-за теплопроводности и трения. Бронза отводит тепло от лица плунжера в 4−10 раз быстрее стали (105−250 против 24−29 Вт/(м·К)), что снижает температуру лица (по симуляции ~190 против ~370 °C), быстрее остужает «бисквит» и сокращает цикл на 7−15%. Трение медь-по-стали примерно вдвое ниже сталь-по-стали.
Какая марка бериллиевой бронзы идёт на поршень — высокопрочная или высокопроводящая?
Используют обе. Высокопрочную БрБ2 (CuBe2 / C17200, 38−45 HRC) берут под износ, высокопроводящую БрНБТ-класса (CuNiBe / C17510, ~20 HRC, теплопроводность до 240−250 Вт/(м·К)) — под максимальный теплоотвод на крупных плунжерах. Выбор зависит от размера головки и теплового режима.
Делают ли из бериллиевой бронзы саму форму или стержни?
Нет. В литье под давлением алюминия форма, формообразующие вставки, стержни и камера прессования — сталь H13. Бериллиевая бронза идёт только в поршень. Бериллиевые вставки в горячих точках формы — это пластиковое литьё, не металлическое.
На сколько бронзовая головка сокращает цикл?
По данным производителей оснастки и инженерных публикаций — на 7−15% за счёт более быстрого остывания «бисквита». Точная величина зависит от размера плунжера, сплава и режима.
Подходит ли бериллиевая бронза для литья меди под давлением?
Нет. Температура медного расплава слишком высока, бронзовый плунжер изнашивается быстро. Для литья меди используют сталь H13 твёрдостью 44−48 HRC. Бронзовый поршень — для алюминия, цинка и магния.
Оправдана ли бронза, если она дороже стали?
Высокопрочная бериллиевая бронза дороже H13 примерно в 20 раз и изнашивается быстрее. Она оправдана на крупных плунжерах и горячих процессах, где выигрыш в цикле и тепловом режиме перекрывает стоимость. На лёгких режимах берут сталь или безбериллиевые медные сплавы.
Какой российский аналог импортной CuBe2 для поршня?
БрБ2 — аналог CuBe2 (C17200), марка СМ AERIS 1345. Для высокопроводящего исполнения — БрНБТ-класса (CuNiBe), AERIS 1335. Поставка прутка и поковки под механообработку по
Заключение
В литье под давлением бериллиевая бронза работает в одном узле — головке прессующего поршня, и работает там за счёт теплопроводности: 105−130 Вт/(м·К) у высокопрочной БрБ2 и до 240−250 у высокопроводящей БрНБТ против 24−29 у стали H13. Это снижает температуру лица плунжера, ускоряет остывание «бисквита» и сокращает цикл на 7−15%, а вдвое меньшее трение по стали бережёт камеру прессования. Цена этому — бронза дороже стали примерно в 20 раз и изнашивается быстрее, поэтому её ставят на крупных плунжерах и горячих процессах, а форму и износные элементы оставляют стальными. Для литья меди бронзовый поршень не годится.
Российские аналоги — БрБ2 (AERIS 1345) под износ и БрНБТ-класса (AERIS 1335) под теплоотвод: пруток и поковка под механообработку наконечников с УЗК-контролем каждой партии.
Нужна заготовка под наконечник плунжера или подбор марки под вашу машину ЛПД?
Технологи СМ помогут:
- Подобрать семью марки — высокопрочную БрБ2 или высокопроводящую БрНБТ — под размер плунжера и режим
- Изготовить пруток или поковку под механообработку головки по
ГОСТ 18 175–78 - Подобрать российский аналог импортной CuBe2 / CuNiBe (AERIS 1345 / 1335)
- Уточнить наличие и сроки, выдать сертификат с УЗК на партию
Статью подготовили
Автор: Сергей Ковриго
Эксперт в области: бериллиевые бронзы и контактная сварка
Редактор: Роман Отроков
Эксперт в области: металлургия цветных сплавов
Технолог «Специальные Материалы»
Источники
- Castool Tooling Systems. Plunger Tip Design and Materials — castool.com
- Materion. High-Strength и High-Conductivity Copper Beryllium, даташиты — materion.com
- IBC Advanced Alloys. Beryllium Copper C17200 / C17510 — ibcadvancedalloys.com
- ASTM B196/B196M «Copper-Beryllium Alloy Rod and Bar» — astm.org
- ГОСТ 18 175–78 «Бронзы безоловянные обрабатываемые давлением. Марки» — docs.cntd.ru
