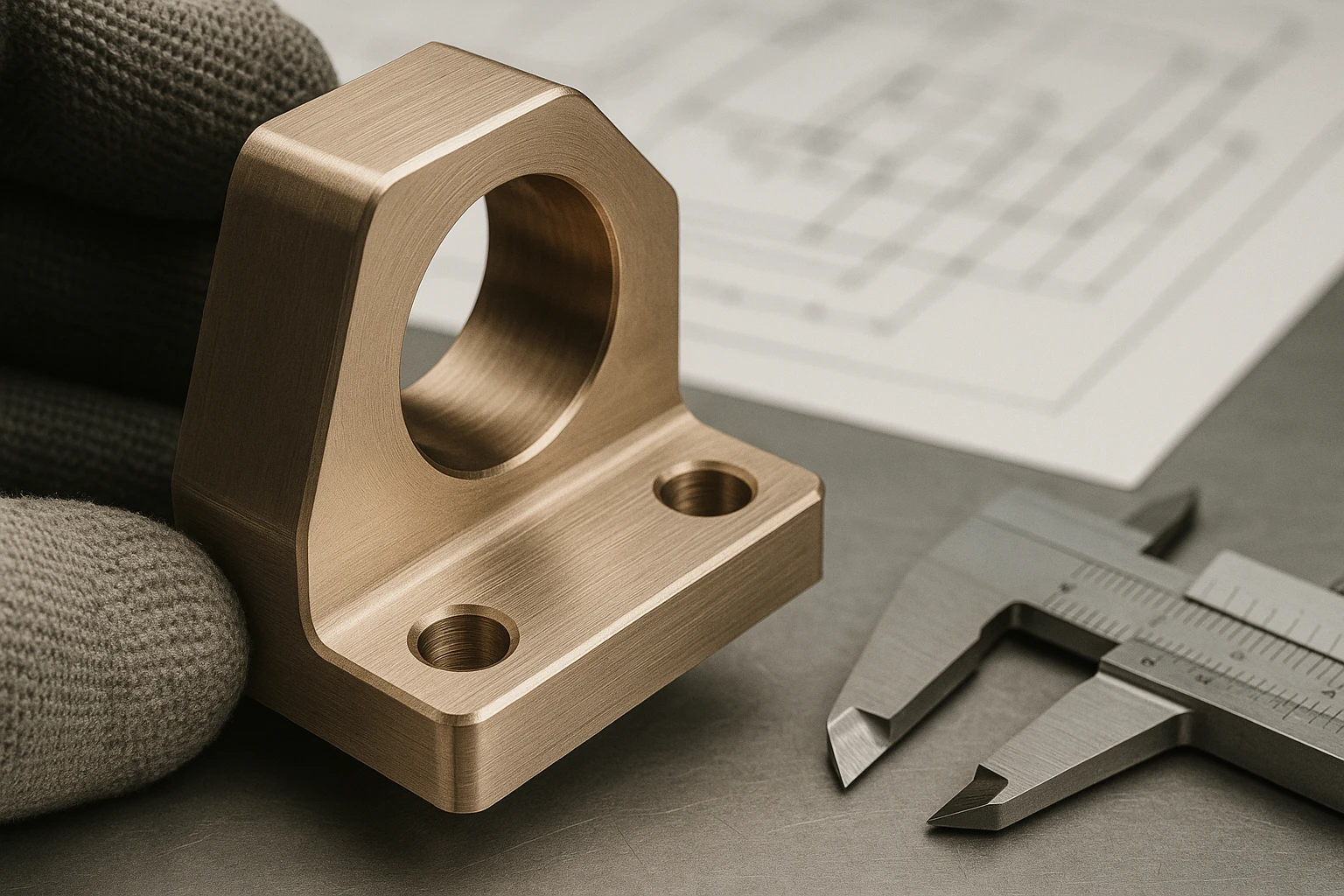

Изготовление по чертежам заказчика — это выпуск детали или полуфабриката строго под техническую документацию заказчика: чертёж и техническое задание определяют геометрию, допуски и материал ещё до запуска в производство. Заказ проходит технологическую проработку, подбор сплава и согласование допусков — от заказа по каталожному сортаменту это отличается объёмом инженерной работы на старте. Ниже разбираем этапы работы с нестандартным заказом, что влияет на срок и какие задачи чаще решаются через контрактное производство по чертежам.
Изготовление по чертежам — это контрактное производство детали или заготовки из специального сплава под техническую документацию заказчика: чертёж по ЕСКД (ГОСТ 2.109−73), допуски по
Что считается изготовлением по чертежам
Изготовление по чертежам — это производство изделия под техническую документацию, которую предоставляет заказчик, в отличие от заказа позиции из стандартного сортамента (лист, лента, пруток типового сечения по ГОСТ). Отправная точка — чертёж детали, эскиз или техническое задание с указанием функции изделия и условий эксплуатации.
К этой категории относятся:
- деталь нестандартного профиля или сечения, которого нет в стандартном сортаменте;
- повторяющаяся деталь для собственной оснастки заказчика — например, вкладыш или элемент пресс-формы;
- изделие из сплава, снятого с производства у прежнего поставщика или недоступного из-за ухода бренда с рынка;
- малая партия детали, для которой крупный завод не открывает отдельную плавку;
- изделие с расширенным контролем для атомной отрасли, гособоронзаказа или авиации, где нужна прослеживаемость по плавке и протоколы аккредитованной лаборатории.
Формы поставки готового изделия — прутки и профили нестандартного сечения, поковки, ленты и полосы под чертёж, готовые детали после механической обработки. Материал подбирается из линейки СМ и AERIS — медь, бронза, латунь, никелевые и тугоплавкие сплавы — либо по марке, указанной в чертеже заказчика.
Как мы работаем с заказом
Процесс делится на шесть этапов. Каждый закрывается конкретным документом или решением, прежде чем заказ переходит дальше.
| Этап | Что происходит | Результат |
|---|---|---|
| 1. Техническая заявка | Заказчик присылает чертёж, эскиз или ТЗ: назначение детали, условия эксплуатации, требуемый материал или его аналог, объём | Заявка с техническими вводными для технолога |
| 2. Технологическая проработка | Технолог СМ разбирает чертёж на соответствие ЕСКД, проверяет допуски, оценивает технологичность, подбирает сплав или AERIS-аналог | Заключение по технологичности, при необходимости — список вопросов заказчику |
| 3. | Фиксируются материал, форма поставки, объём партии, объём контроля, срок | Коммерческое предложение и график |
| 4. Производство | Заготовительные операции (прокатка, прессование, волочение, литьё — по сплаву и форме), механическая обработка по чертежу | Партия деталей в состоянии, указанном в ТЗ |
| 5. Контроль качества | Спектральный анализ состава, механические испытания, УЗК каждой партии | Протоколы испытаний, сертификат качества |
| 6. Отгрузка | Комплектация партии документами, отгрузка | Партия с сертификатом и протоколами у заказчика |
Первый этап — самый важный для срока. Технолог оценивает чертёж целиком: указаны ли допуски по квалитетам (обычно IT7-IT14 по
Иногда у заказчика есть физическая деталь без чертежа — снята с производства, куплена как образец или досталась от прежнего поставщика вместе с оборудованием. В этом случае технологи СМ проводят обмер детали и составляют эскиз с допусками, который заказчик согласовывает до запуска партии. Это не заменяет полноценную конструкторскую документацию, но позволяет начать производство без готового чертежа.
Какие задачи чаще решаем через изготовление по чертежам
Индивидуальный чертёж запускают, когда стандартный сортамент не закрывает задачу. По нашей практике чаще всего это следующие сценарии.
Нестандартный профиль или сечение. Заказчику нужен пруток, полоса или профиль сечения, которого нет в типовом сортаменте — под конкретный узел оборудования или посадочное место.
Деталь для собственной оснастки. Повторяющаяся позиция для пресс-формы, штампа или другой технологической оснастки заказчика — вкладыш, направляющая, контактный элемент.
Замена снятой с производства позиции. Прежний поставщик прекратил выпуск марки или ушёл с рынка, а деталь по чертежу нужна регулярно. Задача — воспроизвести изделие по имеющейся документации или образцу с подтверждением эквивалентности по составу и свойствам.
Малая партия под нестандартный состав. Крупные заводы не открывают отдельную плавку под небольшой объём. Контрактное производство закрывает такие позиции, от которых отказываются заводы-гиганты из-за малых объёмов.
Изделие со спецконтролем. Для атомной энергетики, гособоронзаказа и авиации к изготовлению по чертежу добавляется расширенная прослеживаемость по плавкам и протоколы аккредитованной лаборатории сверх базового комплекта документов.
Отрасли, где такие заказы встречаются регулярно: электротехника и микроэлектроника (контактные детали нестандартной формы), машиностроение (пружинные и износостойкие узлы), атомная энергетика (детали с расширенным контролем), автомобилестроение (оснастка и узлы контактной сварки).
Подбираете материал под чертёж нестандартной детали?
Обсудить с технологомКонтроль качества и стандарты
Изготовление по чертежу не отменяет требований ГОСТ — оно добавляет к ним требования конкретного чертежа. Технологическая проработка проверяет чертёж на соответствие ЕСКД, а материал и контроль — на соответствие стандартам на сплав.
| Стандарт | Что регламентирует |
|---|---|
| ГОСТ 2.109−73 «ЕСКД. Основные требования к чертежам» | Правила оформления рабочих чертежей деталей и сборочных единиц |
| ГОСТ 25 346–89 «Основные нормы взаимозаменяемости. ЕСДП» | Квалитеты, поля допусков и посадки |
| ГОСТ 18 175–78 «Бронзы безоловянные обрабатываемые давлением. Марки» | Марки и химсостав бронз — основа для бронзовых деталей по чертежу |
| ГОСТ 859–2014 «Медь. Марки» | Марки меди для деталей и полуфабрикатов |
| ГОСТ 1497–84 «Металлы. Методы испытаний на растяжение» | Определение предела прочности σв, текучести σ0,2, относительного удлинения |
| ГОСТ 9012–59 «Металлы. Метод измерения твёрдости по Бринеллю» | Контроль твёрдости готового изделия |
| ГОСТ 14 782–86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» | Методология УЗК на отсутствие внутренних дефектов |
Каждая партия, изготовленная по чертежу, проходит УЗК-контроль и лабораторные испытания с оформлением протоколов. Сертификат качества привязывается к номеру плавки и конкретной партии. При несоответствии материала заявленным характеристикам — замена партии за счёт СМ.
Для деталей в атомную отрасль и гособоронзаказ к базовому контролю добавляются отраслевые требования — расширенная прослеживаемость по плавкам, оценка соответствия и, где применимо, участие военного представительства. Технологи согласовывают эти позиции заранее, на этапе технологической проработки, до запуска партии.
Сроки и что на них влияет
Точный срок изготовления по чертежу технолог называет после разбора документации — унифицированного срока для нестандартного производства не существует, слишком разный объём инженерной и лабораторной работы стоит за каждым заказом. На срок влияют четыре фактора.
Сложность чертежа и допусков. Деталь с жёсткими допусками (низкие квалитеты по
Освоенность сплава. Если марка уже в производстве СМ — технологическая подготовка короче, чем при впервые запускаемом составе или нестандартном легировании.
Объём испытаний. Базовый комплект (спектральный анализ, механические испытания, УЗК) занимает меньше времени, чем расширенный контроль для атомной отрасли или ВПК с дополнительной прослеживаемостью.
Потребность в оснастке. Деталь, требующая новой технологической оснастки под конкретную геометрию, готовится дольше повторного заказа по уже отработанному чертежу.
На итоговый срок сильнее всего влияет объём контроля: лабораторные испытания и оформление протоколов для ответственных отраслей нередко занимают больше времени, чем сама механическая обработка детали.
Как эту задачу решает СМ
СМ — контрактное производство и поставки специальных сплавов с 1996 года, логистический центр в Мытищах. Компания работает как внешний отдел снабжения и R&D заказчика: клиент приходит за решением, а не за металлом.
- Технологическая проработка чертежа до запуска в производство. Проверка на соответствие ЕСКД, оценка технологичности, подбор сплава или AERIS-аналога импортной марки.
- Работа со снятыми с производства и нестандартными составами. Закрываем позиции, от которых отказываются заводы-гиганты из-за малых объёмов партии.
- УЗК-контроль каждой партии. Спектральный анализ, механические испытания и ультразвуковой контроль с протоколами на каждую изготовленную партию.
- Замена партии при несоответствии. Если контроль не подтвердил заявленные характеристики — замена за счёт СМ.
Заказчик получает деталь, прошедшую технологическую проверку на этапе подготовки и лабораторный контроль на выходе — без доработки на своей стороне.
Частые вопросы
Что значит изготовление спецсплавов по чертежам заказчика?
Это производство детали или полуфабриката по технической документации заказчика — чертежу, эскизу или техническому заданию. Чертёж проходит технологическую проработку на соответствие ЕСКД (ГОСТ 2.109−73) и допускам по
Чем изготовление по чертежу отличается от заказа по каталогу?
При заказе по каталогу заказчик выбирает готовую позицию стандартного сортамента — лист, ленту, пруток типового сечения. При изготовлении по чертежу производство запускается под конкретную геометрию, допуски и требования заказчика, и заказу предшествует технологическая проработка документации.
Можно ли заказать деталь из сплава, которого нет в текущем каталоге?
Да, если сплав относится к группам, с которыми работает СМ — медь, бронза, латунь, никелевые и тугоплавкие сплавы. Технолог оценивает состав по чертежу или ТУ заказчика и определяет, можно ли воспроизвести марку или предложить эквивалент по составу и свойствам.
Какие детали чаще всего изготавливают по индивидуальному чертежу?
Чаще всего — детали нестандартного профиля или сечения, вкладыши и элементы для собственной оснастки заказчика, малые партии позиций, снятых с производства у прежнего поставщика, и изделия с расширенным контролем для атомной отрасли и гособоронзаказа.
По каким стандартам проверяют чертёж перед производством?
Технологическая проработка проверяет оформление чертежа по
В каком формате нужно прислать чертёж для расчёта КП?
Подходит чертёж по ЕСКД в PDF или в формате CAD-системы, эскиз с проставленными размерами и допусками либо техническое задание с описанием функции детали и условий эксплуатации. Если чертежа нет, а есть физический образец — технологи СМ проводят обмер и составляют эскиз для согласования.
Как проверяется качество изделия, изготовленного по чертежу?
Каждая партия проходит спектральный анализ состава, механические испытания (предел прочности, твёрдость по
Сколько занимает изготовление детали по чертежу?
Точный срок зависит от сложности допусков, освоенности сплава, объёма испытаний и потребности в новой оснастке — единого срока для нестандартного производства нет. Технолог называет срок после разбора чертежа и согласования объёма контроля.
Заключение
Изготовление по чертежам — это контрактное производство под техническую документацию заказчика: от приёма чертежа и его технологической проработки до контроля готовой партии и отгрузки с сертификатом. Работа начинается с разбора чертежа на соответствие ЕСКД и допускам, поэтому срок каждого заказа технолог называет индивидуально. Это закрывает задачи, которые не решает стандартный сортамент — нестандартный профиль, малую партию, снятую с производства позицию, изделие со спецконтролем для атомной отрасли или ВПК.
Технологи СМ разбирают чертёж и техническое задание, подбирают сплав или AERIS-аналог, организуют производство и проводят УЗК-контроль каждой партии с протоколами испытаний.
Нужно изготовить деталь по чертежу?
Технологи СМ помогут:
- Разобрать чертёж на технологичность и соответствие ЕСКД до согласования КП
- Подобрать сплав или AERIS-аналог под требования детали
- Согласовать допуски, объём партии и объём контроля индивидуально под заказ
- Провести УЗК и лабораторный контроль каждой партии с заменой при несоответствии
Статью подготовили
Автор: Сергей Ковриго
Эксперт в области: контрактное производство по чертежам заказчика
Редактор: Роман Отроков
Эксперт в области: металлургия цветных сплавов
Технолог «Специальные Материалы»
Источники
- ГОСТ 2.109−73 «ЕСКД. Основные требования к чертежам» — docs.cntd.ru
- ГОСТ 25 346–89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений» — docs.cntd.ru
- ГОСТ 18 175–78 «Бронзы безоловянные обрабатываемые давлением. Марки» — docs.cntd.ru
- ГОСТ 1497–84 «Металлы. Методы испытаний на растяжение» — docs.cntd.ru
- ГОСТ 14 782–86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» — docs.cntd.ru
