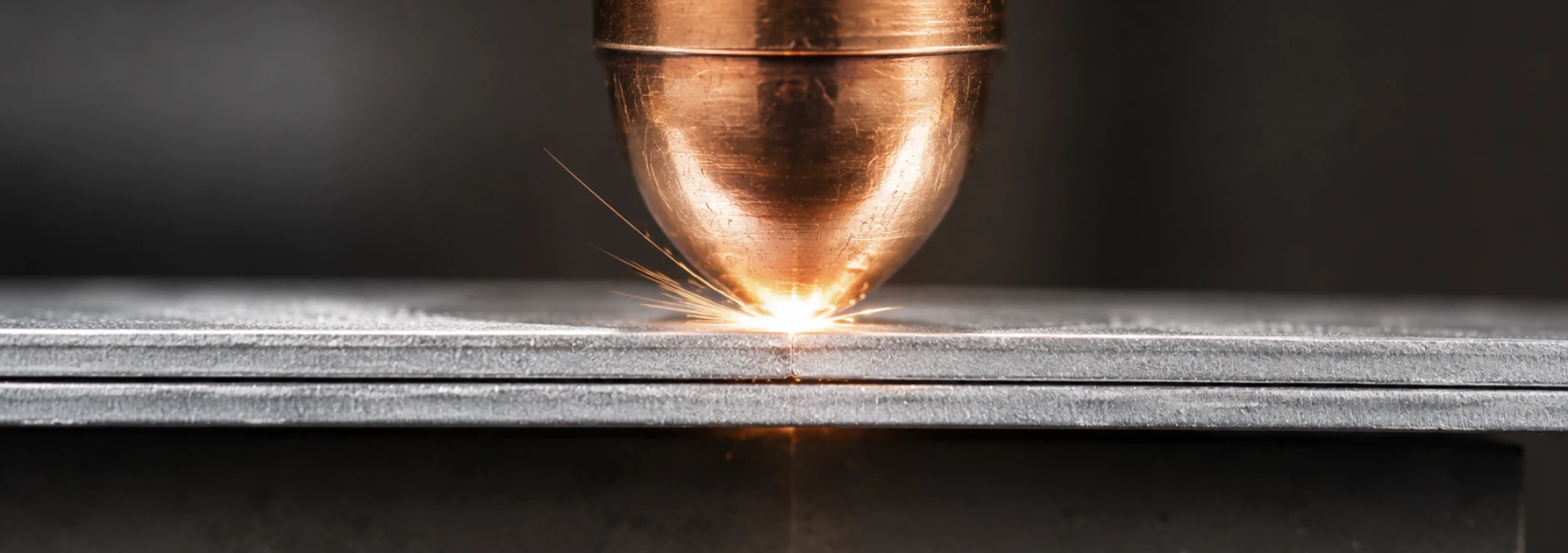

Контактная сварка алюминия: особенности процесса и выбор электродов

Контактная сварка алюминия сложнее сварки стали по физике процесса: алюминий вчетверо лучше проводит тепло, поэтому ядро точки нужно расплавить огромным током за считанные миллисекунды, а тугоплавкая оксидная плёнка делает контакт нестабильным. Добавьте к этому налипание алюминия на медь — и электрод изнашивается в разы быстрее, чем на стали. Поэтому здесь всё держится на трёх вещах: максимально проводящий электродный сплав, жёсткий короткий режим и подготовка поверхности. Разберём каждую и покажем, какой сплав брать (и почему это не БрБ2).

Физика: почему алюминий «не сталь»

Контактная сварка работает на нагреве сопротивлением: ток проходит через стык деталей и разогревает его. У алюминия две физические особенности ломают привычный для стали режим.

• Высокая тепло- и электропроводность. Алюминий проводит тепло примерно в 4−5 раз лучше стали (около 210−235 против ~50 Вт/(м·К)) и хорошо проводит ток. Тепло мгновенно уходит из зоны сварки в массу детали и в электроды, поэтому ядро нужно сформировать очень большим током (в 2−3 раза выше, чем для стали той же толщины) за очень короткое время. Это тяжёлый импульсный режим для оборудования и для электрода.
• Низкая температура плавления при тугоплавком оксиде. Сам алюминий плавится около 660 °C, а его оксидная плёнка Al2O3 — около 2050 °C. Получается «парадокс»: поверхностная плёнка тугоплавкая и высокоомная, а металл под ней плавится легко. Управлять таким процессом сложнее, окно режима узкое.

Сравнение со сваркой стали

Оксидная плёнка и подготовка поверхности

Оксид алюминия — главный источник нестабильности. Его электрическое сопротивление высокое и неравномерное, поэтому контактное сопротивление «прыгает» от точки к точке: одни ядра получаются полноценными, другие — слабыми, идут выплески и прожоги. Чем хуже подготовлена поверхность, тем сильнее разброс.

Поэтому поверхность готовят:

• Обезжиривание — удаление масла, СОЖ, загрязнений.
• Удаление или утончение оксида — механически (щётка, абразив) или химически (травление), чтобы снизить и стабилизировать сопротивление.
• Контроль времени после подготовки — оксид нарастает заново, поэтому подготовленные детали сваривают не откладывая.

Стабильное контактное сопротивление — это и стабильная точка, и меньше загрязнения электрода, а значит больше его ресурс.

Режимы сварки

Под физику алюминия подстраивают весь режим:

• Ток и время. Очень высокий ток за короткое время — чтобы расплавить ядро прежде, чем тепло уйдёт в массу. Часто применяют инверторные среднечастотные (MFDC) или конденсаторные источники: они быстро дают большой управляемый импульс. Иногда используют профиль тока с предварительным импульсом для «пробоя» оксида.
• Усилие. Высокое усилие сжатия продавливает плёнку, обеспечивает контакт и проковывает ядро, снижая пористость и трещины.
• Геометрия рабочего торца. Часто берут сферический (купольный) торец большого радиуса: он стабилизирует плотность тока, снижает налипание и не оставляет глубокого отпечатка на мягком алюминии.
• Охлаждение. Эффективное водяное охлаждение обязательно — снять огромное тепло импульса и удержать форму электрода.

Выбор электродного сплава

Главное требование для алюминия — максимальная электропроводность рабочей части электрода: только она пропустит огромный ток и отведёт тепло, не перегревшись и не залипнув. По убыванию проводимости и возрастанию стойкости:

Почему не БрБ2. Высокопрочную БрБ2 (CuBe2) в токоведущую рабочую часть по алюминию не ставят: её проводимость всего 22−30% IACS, тогда как алюминию нужна максимальная. Низкопроводящий электрод перегреется и быстро залипнет. БрБ2 в этом процессе — материал держателей, губок и силовой оснастки, где важна прочность под давлением, а не отвод тепла.

Износ электрода и эксплуатация

Главная эксплуатационная проблема на алюминии — налипание. Алюминий сплавляется с медью рабочей поверхности и переносится на неё: торец загрязняется, выкрашивается, форма пятна уходит. Поэтому ресурс на алюминии заметно короче, чем на стали, и требует частой чистки и правки.

Что продлевает ресурс:

• Высокопроводящий и стойкий к размягчению сплав (CuZr, CuCr1Zr, дисперсная медь).
• Эффективное водяное охлаждение — конец охлаждающей трубки близко к рабочему торцу.
• Подготовленная, чистая поверхность детали.
• Сферическая геометрия торца и аккуратный режим без лишнего перегрева.
• Регулярная правка и чистка по числу точек.

Экономику считают по стоимости одной годной точки (цена электрода и его изготовления, делённая на ресурс, плюс правки, простои и брак), а не по цене заготовки.

Где применяют контактную сварку алюминия

Это нишевый, но растущий процесс там, где переходят на алюминий ради массы и проводимости:

• Авиастроение — тонколистовые алюминиевые конструкции и обшивка.
• Электротранспорт и автопром — алюминиевые кузовные и силовые элементы, узлы батарей; доля алюминия в этих отраслях растёт.
• Электротехника — токоведущие алюминиевые детали и соединения.

Во всех этих случаях верный выбор электродного сплава и режима напрямую определяет стабильность шва и стоимость сварки.

Стандарты и сертификация

Электродные медные сплавы регламентирует ГОСТ 18 175–78 (CuCr1Zr и др.), классы — по системе RWMA (Class 1 — CuZr, Class 2 — CuCrZr). Методы контроля — ГОСТ 9013–59 (твёрдость) и 1497−84 (растяжение). Сертификация С М: УЗК заготовки, сертификат с химсоставом и механическими свойствами. При несоответствии — замена партии за счёт СМ.

Часто задаваемые вопросы

Почему алюминий трудно сваривать контактной сваркой?

Из-за высокой тепло- и электропроводности (теплопроводность ~210−235 против ~50 Вт/(м·К) у стали — нужен ток в 2−3 раза выше за короткое время), тугоплавкой оксидной плёнки Al2O3 (нестабильный контакт) и налипания алюминия на медь, из-за чего электрод быстро изнашивается. Плюс алюминий мягкий и легко вдавливается.

Зачем удалять оксидную плёнку перед сваркой?

Оксид алюминия плавится около 2050 °C и имеет высокое непостоянное электрическое сопротивление. Из-за этого контактное сопротивление прыгает, и точки выходят с разбросом по прочности, с выплесками. Обезжиривание и удаление оксида стабилизируют сопротивление и продлевают ресурс электрода. Подготовленные детали сваривают сразу, пока оксид не нарос заново.

Какой ток нужен для сварки алюминия?

В 2−3 раза выше, чем для стали той же толщины, и за очень короткое время. Высокая тепло- и электропроводность алюминия быстро уводит тепло, поэтому ядро формируют мощным коротким импульсом, часто с инверторным (MFDC) или конденсаторным источником.

Какой электродный сплав выбрать для алюминия?

С максимальной электропроводностью: цирконниевая медь CuZr (Class 1, ~90% IACS) или CuCr1Zr (БрХ1Цр, AERIS 1330, Class 2, 75−85% IACS). Для стойкости к размягчению и налипанию — дисперсно-упрочнённая медь (Class 20). Часто используют сферический торец большого радиуса.

Подходит ли CuBe2 (БрБ2) для сварки алюминия?

Для токоведущей рабочей части электрода — нет. Алюминию нужна максимальная проводимость, а у БрБ2 она низкая (22−30% IACS): электрод перегреется и залипнет. БрБ2 применяют на держателях, губках и силовой оснастке, где важна прочность под давлением, а не отвод тепла.

Почему электроды быстро изнашиваются на алюминии?

Алюминий сплавляется с медью рабочей поверхности и налипает на неё: торец загрязняется, выкрашивается и теряет форму. Поэтому ресурс на алюминии заметно короче, чем на стали, и нужна частая чистка и правка. Продлевают его высокопроводящий стойкий сплав, охлаждение и подготовка поверхности.

Где применяют контактную сварку алюминия?

В авиастроении (тонколистовые конструкции и обшивка), электротранспорте и автопроме (алюминиевые кузовные и силовые элементы, узлы батарей), электротехнике (токоведущие алюминиевые детали). Везде, где переходят на алюминий ради массы и проводимости.

Какая геометрия рабочего торца нужна для алюминия?

Часто сферический (купольный) торец большого радиуса: он стабилизирует плотность тока, снижает налипание и не оставляет глубокого отпечатка на мягком алюминии. Точную геометрию подбирают под толщину и сплав детали.

Заключение

Контактная сварка алюминия требует другого подхода, чем сталь: огромный ток за короткое время из-за высокой проводимости, борьба с оксидной плёнкой через подготовку поверхности и короткий ресурс электрода из-за налипания алюминия. Электродный сплав берут максимально проводящий — цирконниевую медь CuZr или CuCr1Zr, для стойкости дисперсно-упрочнённую медь; БрБ2 для рабочей части не годится. Плюс высокое усилие, сферический торец, эффективное охлаждение и регулярная правка. Тогда сварка алюминия стабильна, а стоимость точки под контролем.
