Спектральный анализ медных сплавов: контроль химсостава

Спектральный анализ отвечает на главный вопрос входного контроля: та ли это марка сплава, что заявлена в сертификате. Оптико-эмиссионный метод (OES) сжигает участок образца искрой и по спектру свечения за одну-две минуты определяет все элементы, включая лёгкие — бериллий, бор, углерод; портативный рентгенофлуоресцентный анализатор (XRF) работает быстрее и без разрушения детали, но лёгкие элементы не регистрирует вообще. Разбираем оба метода, подготовку образцов и то, как спектральный контроль встроен в приёмку медных сплавов в СМ.

Зачем нужен спектральный анализ

Сертификат подтверждает состав на бумаге, а входной контроль проверяет металл в руках. Пересортица, заниженное содержание легирующих, подмена марки — всё это ловится спектральным анализом до запуска партии в производство. Для медных сплавов вопрос особенно острый: латунь Л63 и ЛС59−1 или бронзы БрБ2 и БрХЦр визуально почти неразличимы, а по механическим свойствам и цене расходятся в разы.

Метод строится на эмиссии или флуоресценции: атомы каждого элемента излучают свет строго определённых длин волн, и по интенсивности спектральных линий прибор рассчитывает концентрацию. За минуты аппарат выдаёт полный состав — медь-основу и все легирующие: цинк, олово, свинец, хром, никель, бериллий. Для меди и её сплавов действуют отдельные ГОСТы на методику, а общие требования к аналитическому контролю цветных металлов задаёт ГОСТ 25 086–2011.

Два метода: OES и XRF

На практике медные сплавы контролируют двумя методами, и выбор между ними определяет физика взаимодействия излучения с веществом.

Оптико-эмиссионный анализ — основной лабораторный метод для ответственных партий. Искра испаряет тонкий слой металла с зачищенной площадки, оптическая система раскладывает свечение на спектр, а детектор считает интенсивность линий каждого элемента. Метод берёт и лёгкие элементы, поэтому именно OES подтверждает бериллий в БрБ2 и БрНБТ, фосфор и мышьяк в оловянных бронзах.

Рентгенофлуоресцентный анализ берёт мобильностью. Портативным XRF сортируют лом, проверяют марку прямо на складе или в цехе, не повреждая деталь. Ограничение метода — в физике самого рентгеновского излучения: элементы легче магния (атомный номер 12) дают слишком слабый характеристический сигнал, и детектор его не улавливает. Для бериллия, лития, бора эта граница означает, что портативный XRF их не видит.

Подбираете метод контроля под конкретную марку и партию? Уточнить у технолога СМ.

Где спектральный анализ обязателен при приёмке

Спектральный контроль входит во входной контроль там, где цена ошибки высока, и результат анализа видит следующий передел — от него зависит, пойдёт партия в работу или вернётся поставщику.

• Атомная энергетика. Материалы для объектов использования атомной энергии проходят расширенный входной контроль, куда спектральный анализ входит наравне с УЗК и механическими испытаниями.
• Авиастроение и автопром. Электроды и токоведущие детали контактной сварки (БрХЦр, БрБ2) требуют подтверждения марки перед запуском партии — несоответствие состава сокращает стойкость электрода.
• Электротехника и связь. Контакты, разъёмы, шины из бронз и латуней проверяют на соответствие электропроводности, а она зависит от точного химсостава.
• Машиностроение. Пружинные элементы и износостойкие узлы из бериллиевых и хромо-циркониевых бронз проверяют по составу перед термообработкой — ошибка в составе не даст заявленной прочности после закалки и старения.

Для литья под давлением алюминия отдельно контролируют состав прессующего поршня из бериллиевой бронзы: заниженное содержание бериллия снижает стойкость рабочего торца к тепловым нагрузкам цикла.

Почему для бериллиевой бронзы нужен именно OES

Бериллиевая бронза — показательный случай границы методов. Её ключевой легирующий элемент, бериллий, составляет 1,9−2,2% по ГОСТ 18 175–78, и именно он через закалку и старение даёт прочность 1100−1300 МПа против 300−450 МПа у безбериллиевых бронз в мягком состоянии. Ручной XRF бериллий не определяет вообще — прибор покажет медь и примеси потяжелее, а разбавленную или поддельную партию БрБ2 от полноценной так не отличить.

Для бериллиевых бронз состав подтверждают оптико-эмиссионным или химическим методом. Это влияет на приёмку: партию БрБ2 или AERIS 1345 нельзя закрыть по одному XRF-замеру, нужен протокол OES или лаборатории. То же правило действует для любых сплавов с лёгкими легирующими — магниевых бронз, сплавов с бором.

Подготовка образца и интерпретация результата

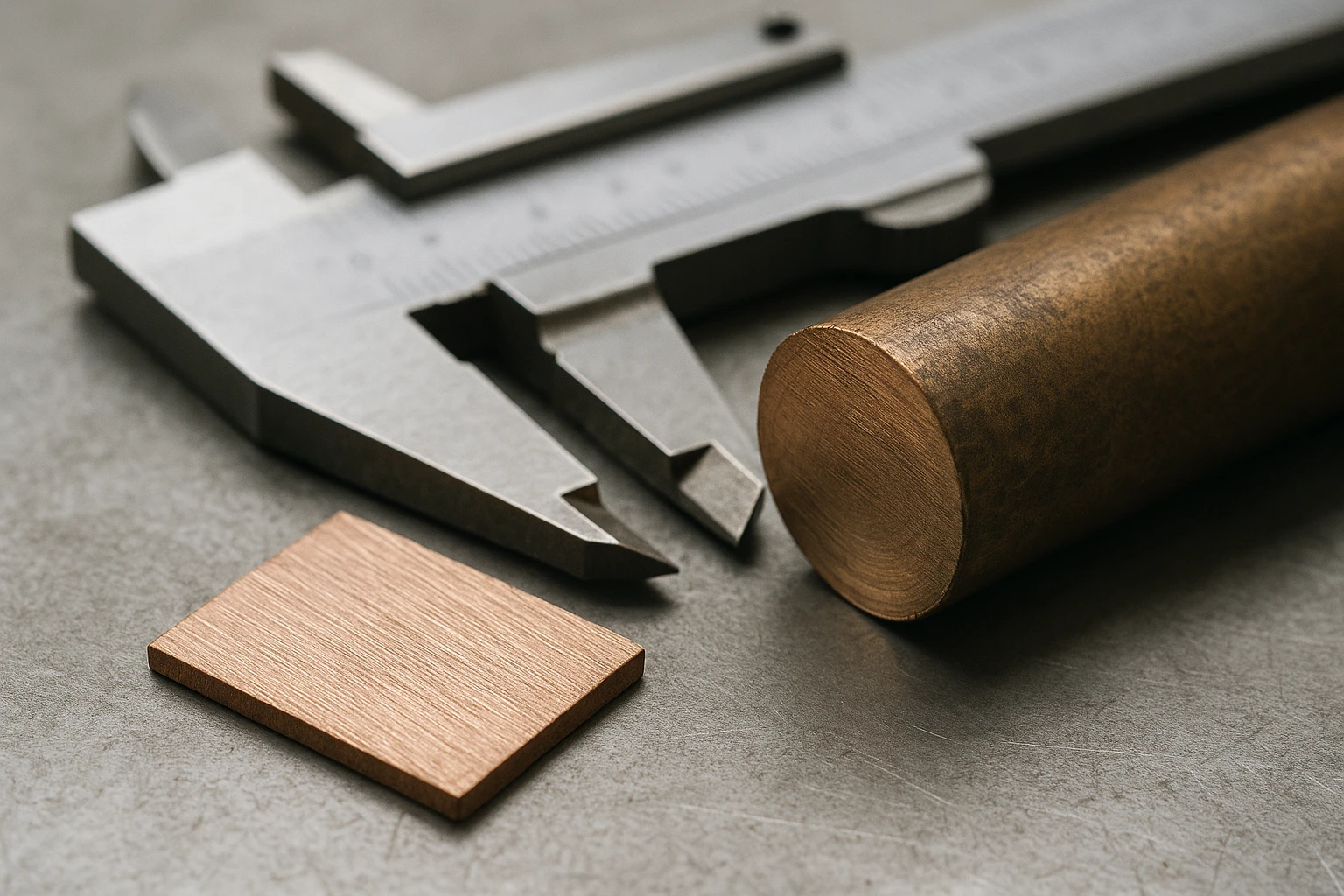

Достоверность анализа начинается с образца, а не с прибора. Для OES нужна плоская зачищенная площадка без окалины, масла и следов другого металла — загрязнение искра захватит вместе с металлом и завысит примеси. Пробу отбирают так, чтобы она представляла партию, а не одну заготовку: общие требования к отбору и подготовке проб цветных металлов и сплавов задаёт ГОСТ 24 231–80. Для немагнитных сплавов, включая медь и бронзы, стандарт отдельно требует очистить лабораторную пробу магнитом от возможных частиц стали, попавших в металл при резке заготовки.

Результат сверяют с окном химсостава марки по профильному ГОСТу: для латуней — ГОСТ 15 527–2004, для безоловянных бронз — ГОСТ 18 175–78, для меди — ГОСТ 859–2014. Марка подтверждается, когда все элементы укладываются в нормируемые диапазоны; выход хотя бы одного элемента за границу — повод забраковать партию или запросить у поставщика уточнение по плавке. Пределы обнаружения современных спектрометров — порядка тысячных долей процента, чего достаточно и для легирующих, и для вредных примесей вроде свинца и висмута в безоловянных бронзах.

Стандарты спектрального анализа медных сплавов

За рубежом методику референсного химического анализа меди и медных сплавов задаёт американский стандарт ASTM E478 «Standard Test Methods for Chemical Analysis of Copper Alloys» — на него ориентируются при сверке результатов с импортными сертификатами.

Как выбрать метод: OES, XRF или химический анализ

Метод контроля определяют задача приёмки и состав конкретного сплава.

• Экспресс-сортировка на складе или входной контроль партии без лёгких легирующих (латуни, оловянные бронзы, медь) — подходит портативный XRF: результат за 10−30 секунд без разрушения детали.
• Подтверждение марки для сертификата, любой сплав с бериллием, бором или другими лёгкими элементами — нужен OES: только он видит бериллий и держит точность, достаточную для приёмки ответственной партии.
• Арбитраж между поставщиком и покупателем при спорном результате — весовой или титриметрический химический анализ по методикам ГОСТ или ASTM E478: медленнее OES и XRF, зато служит референсным методом при разногласиях.

Наши технологи подбирают метод под марку и назначение партии, а не используют один прибор универсально — именно так пересортица ловится до запуска металла в производство.

Частые вопросы

Заключение

Спектральный анализ — основной инструмент подтверждения марки медного сплава на входном контроле: оптико-эмиссионный метод берёт все элементы и служит для лаборатории, арбитража и бериллиевых бронз, портативный XRF — для быстрой сортировки на складе. Граница между методами проходит по элементам легче магния: бериллий, литий и бор определяет только OES, поэтому бронзу БрБ2 ручным XRF не проверить. Требования к методам задаёт ГОСТ 25 086–2011, к отбору проб — ГОСТ 24 231–80, а в связке с ультразвуковым контролем каждой партии спектральный анализ закрывает главный риск приёмки — пересортицу и заниженный состав.
