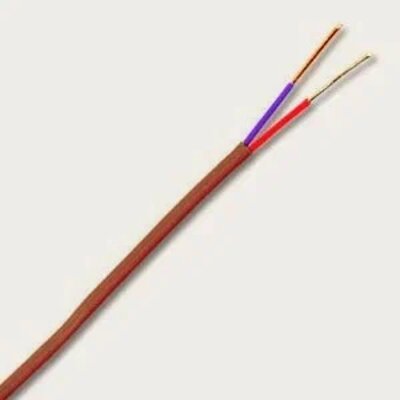

Проволока для термопары — это элемент, который используется для измерения температуры. Он состоит из двух проводников разного материала, которые соединены в одном конце и разделены в другом. Когда эти проводники подвергаются температурному воздействию, возникает разность потенциалов, которая позволяет определить температуру. В данной статье мы рассмотрим свойства, преимущества и применение разных типов проволоки для термопары.
Свойства проволоки для термопары
- Проволока NiCr/NiSi имеет хорошую точность измерения и широкий диапазон рабочих температур (-270°C до +1300°C). Эта проволока обладает высокой стойкостью к коррозии и окислению при высоких температурах.
- Проволока NiCrSi/NiSiMg обеспечивает более высокую точность измерения по сравнению с проволокой NiCr/NiSi. Она также имеет широкий диапазон рабочих температур (-270°C до +1300°C) и высокую стойкость к коррозии.
- Проволока NiCr/CuNi является наиболее распространенным типом проволоки для термопары. Она имеет хорошую точность измерения и широкий диапазон рабочих температур (-270°C до +1000°C). Кроме того, эта проволока дешевле, чем многие другие типы.
- Проволока Fe/CuNi имеет более низкую точность измерения по сравнению с другими типами проволоки, но ее преимущество заключается в том, что она очень дешевая. Она также имеет широкий диапазон рабочих температур (-270°C до +600°C).
- Проволока Cu/CuNi имеет высокую точность измерения и широкий диапазон рабочих температур (-270°C до +400°C). Она обладает высокой стойкостью к коррозии и окислению.
- Проволоки PtRh30/PtRh6, PtRh13/Pt и PtRh10/Pt имеют высокую точность измерения и используются для измерения высоких температур, таких как плавление металлов или ковка стекла. Они имеют очень узкий диапазон рабочих температур и высокую стоимость, но обеспечивают высокую точность измерения.
Преимущества проволоки для термопары
Одним из основных преимуществ проволоки для термопары является ее способность работать в широком диапазоне температур, что позволяет использовать ее во многих промышленных и лабораторных приложениях. Кроме того, проволока для термопары обладает высокой точностью измерения температуры и стойкостью к коррозии и окислению.
Еще одним преимуществом проволоки для термопары является ее простота и надежность в использовании. Проволока не требует электронных устройств или специальных инструментов для измерения температуры, что делает ее удобной и доступной для использования в различных условиях.
Применение проволоки для термопары
Проволока для термопары широко используется в различных отраслях промышленности, включая металлургию, нефтегазовую промышленность, химическую промышленность, электроэнергетику и др. Она используется для измерения температуры различных материалов и сред, в том числе газов, жидкостей и твердых тел.
- В металлургии проволока для термопары используется для измерения температуры плавления металлов и сплавов, а также для контроля температуры плавки металлических материалов.
- В нефтегазовой промышленности проволока для термопары используется для измерения температуры при добыче и переработке нефти и газа, а также для контроля температуры в трубопроводах и емкостях.
- В химической промышленности проволока для термопары используется для измерения температуры различных реакционных сред, контроля температуры в процессах синтеза химических соединений, а также для мониторинга процессов очистки и обработки воды.
- В электроэнергетике проволока для термопары используется для измерения температуры в генераторах, турбинах, котлах и других устройствах, связанных с производством электроэнергии.
Также проволока для термопары используется в научных исследованиях и в лабораториях для измерения температуры различных материалов и сред.
В заключении можно сказать, что проволока для термопары является важным инструментом для измерения температуры в различных отраслях промышленности и научных исследованиях. Ее преимущества включают высокую точность измерения, широкий диапазон рабочих температур, стойкость к коррозии и окислению, а также простоту в использовании и монтаже.
Химический состав Термопары (NiCr/NiSi)
|
Имя проводника |
Полярность |
Код |
в /% |
Кр /% |
И /% |
|
Ni-Cr |
Положительный |
КП |
90 |
10 |
-- |
|
Ni-Si |
Отрицательный |
КН |
97 |
-- |
3 |
Химический состав Термопары (NiCr/CuNi)
|
Имя проводника |
Полярность |
Код |
в /% |
Кр /% |
С /% |
|
NiCr |
Положительный |
ЭП |
90 |
10 |
-- |
|
Cu-Ni (Константан) |
Отрицательный |
В |
45 |
-- |
55 |
Химический состав Термопары (Fe/CuNi)
|
Имя проводника |
Полярность |
Код |
в /% |
Fe/% |
С/% |
|
Fe |
Положительный |
Япония |
-- |
100 |
-- |
|
Константин |
Отрицательный |
ДН |
55 |
-- |
45 |
Химический состав Термопары (Cu/CuNi)
|
Имя проводника |
Полярность |
Код |
в /% |
С /% |
|
Медь |
Положительный |
ТП |
-- |
100 |
|
Медно-никелевый сплав |
Отрицательный |
Теннесси |
45 |
55 |
Химический состав Термопары: (PtRh30/PtRh6); (PtRh13/Pt); (PtRh10/Pt)
|
Имя проводника |
Полярность |
Код |
Pt/% |
относительная влажность /% |
|
Pt90Rh |
Положительный |
СП |
90 |
10 |
|
Пт |
Отрицательный |
СН, РН |
100 |
-- |
|
Pt87Rh |
Положительный |
РП |
87 |
13 |
|
Pt70Rh |
Положительный |
АД |
70 |
30 |
|
Pt94Rh |
Отрицательный |
БН |
94 |
6 |
Рабочая температура Термопары: (NiCr/NiSi); (NiCrSi+NiSiMg)
|
Диаметр/мм |
Длительное время Рабочая температура /ºC |
Кратковременная рабочая температура /ºC |
|
0.3 |
700 |
800 |
|
0.5 |
800 |
900 |
|
0.8, 1.0 |
900 |
1000 |
|
1.2, 1.6 |
1000 |
1100 |
|
2.0, 2.5 |
1100 |
1200 |
|
3.2 |
1200 |
1300 |
Рабочая температура Термопары (NiCr/CuNi)
|
Диаметр/мм |
Длительное время Рабочая температура /ºC |
Кратковременная рабочая температура /ºC |
|
0.3, 0.5 |
350 |
450 |
|
0.8, 1.0, 1.2 |
450 |
550 |
|
1.6, 2.0 |
550 |
650 |
|
2.5 |
650 |
750 |
|
3.2 |
750 |
900 |
Рабочая температура Термопары (Fe/CuNi)
|
Диаметр/мм |
Длительное время Рабочая температура /ºC |
Кратковременная рабочая температура /ºC |
|
0.3, 0.5 |
300 |
400 |
|
0.8, 1.0, 1.2 |
400 |
500 |
|
1.6, 2.0 |
500 |
600 |
|
2.5, 3.2 |
600 |
750 |
Рабочая температура Термопары (Cu/CuNi)
|
Диаметр/мм |
Длительное время Рабочая температура /ºC |
Кратковременная рабочая температура /ºC |
|
0.2, 0.3 |
150 |
200 |
|
0.5, 0.8 |
200 |
250 |
|
1.0, 1.2 |
250 |
300 |
|
1.6, 2.0 |
300 |
350 |
Рабочая температура Термопары: (PtRh30/PtRh6); (PtRh13/Pt); (PtRh10/Pt)
|
Он. /мм |
Тип |
Долговременная рабочая темп./ ºC |
Кратковременная рабочая темп. / ºС |
|
0.5 |
С |
1300 |
1600 |
|
0.5 |
р |
1300 |
1600 |
|
0.5 |
Б |
1600 |
1700 |
Подробные параметры Термопары: (NiCr/NiSi); (NiCrSi/NiSiMg); (NiCr/CuNi); (Fe/CuNi); (Cu/CuNi)
|
Код термопары |
Комп. Тип |
Комп. Имя провода |
Положительное имя |
Положительный код |
Минус-имя |
Отрицательный код |
|
С |
СК |
медь-константан 0,6 |
медь |
СПК |
константан 0,6 |
СНС |
|
р |
RC |
медь-константан 0,6 |
медь |
RPC |
константан 0,6 |
РНК |
|
К |
KCA |
Железо-константан22 |
Железо |
КПЦА |
константан22 |
Анка |
|
К |
ККБ |
медь-константан 40 |
медь |
КПСВ |
константан 40 |
КНКБ |
|
К |
КХ |
Хромель10-NiSi3 |
Хромель10 |
КПХ |
NiSi3 |
KNX |
|
Н |
Северная Каролина |
Железо-константан 18 |
Железо |
NPC |
константан 18 |
ННЦ |
|
Н |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
НПКС |
NiSi4Mg |
NNX |
|
И |
БЫВШИЙ |
NiCr10-Константан45 |
NiCr10 |
EPX |
Константин45 |
АНГЛ |
|
Дж |
JX |
Железо-константан 45 |
Железо |
JPX |
константан 45 |
JNX |
|
Т |
Техас |
медь-константан 45 |
медь |
ТПХ |
константан 45 |
TNX |
