Трубы из углеродистой стали — неотъемлемый элемент в нефтегазовой промышленности. Они используются для транспортировки газа, нефти и других жидкостей под давлением. Трубы изготавливаются в соответствии с международными стандартами, такими как API SPEC 5CT, API SPEC 5L, ASTM/ASME, DIN/German Standard, BS/British Standard, EN/European Standard, JIS/Japanese Standard. В данной статье мы рассмотрим свойства, преимущества и применение труб из углеродистой стали с учетом каждого стандарта.

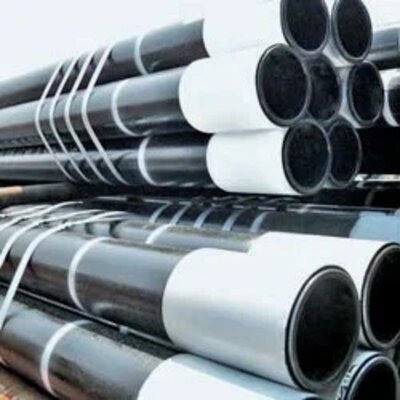

API SPEC 5CT: Трубы API SPEC 5CT изготавливаются из углеродистой стали высокой прочности. Они имеют отличные механические свойства и обладают высокой степенью устойчивости к коррозии. Эти трубы обычно используются для нефтегазовых скважин. Трубы API SPEC 5CT имеют несколько различных типов, таких как трубы с резьбовым соединением, трубы с заклепками и трубы без резьбового соединения.
API SPEC 5L: Трубы API SPEC 5L используются для транспортировки нефти, газа и других жидкостей. Они изготавливаются из углеродистой стали и имеют высокую прочность и устойчивость к коррозии. Трубы API SPEC 5L обладают отличными механическими свойствами и могут выдерживать высокое давление. Они также могут быть использованы для транспортировки воды и других жидкостей.

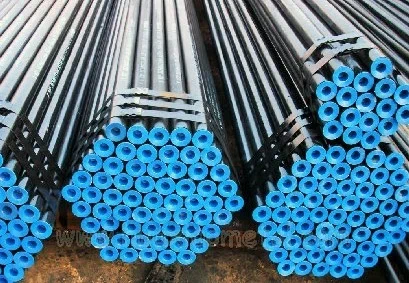

ASTM/ASME: ASTM/ASME — это международные стандарты, которые регулируют качество и производство труб из углеродистой стали. Трубы, изготовленные в соответствии с этим стандартом, имеют высокую прочность и степень устойчивости к коррозии. Они могут использоваться для транспортировки различных жидкостей и газов, а также в качестве конструкционных элементов.
DIN/German Standard: Трубы DIN/German Standard изготавливаются в соответствии с немецкими стандартами. Они обладают отличными механическими свойствами и могут выдерживать высокое давление. Трубы этого стандарта широко используются в строительстве, машиностроении, автомобильной и нефтегазовой промышленности.
BS/British Standard: Трубы BS/British Standard изготавливаются в соответствии с британскими стандартами. Они обладают высокой прочностью и устойчивостью к коррозии. Трубы этого стандарта используются в нефтегазовой промышленности, строительстве, а также в машиностроении и судостроении.
EN/European Standard: EN/European Standard — это международный стандарт, который регулирует качество и производство труб из углеродистой стали. Трубы, изготовленные в соответствии с этим стандартом, имеют высокую прочность и устойчивость к коррозии. Они могут использоваться в различных областях, таких как нефтегазовая промышленность, строительство, машиностроение и судостроение.
JIS/Japanese Standard: Трубы JIS/Japanese Standard изготавливаются в соответствии с японскими стандартами. Они имеют отличные механические свойства и устойчивость к коррозии. Трубы этого стандарта используются в нефтегазовой промышленности, строительстве, автомобильной и судостроительной отраслях.
В целом, трубы из углеродистой стали являются важным элементом в нефтегазовой промышленности и используются для транспортировки различных жидкостей и газов, а также в качестве конструкционных элементов. Различные международные стандарты гарантируют высокое качество и производительность труб из углеродистой стали, и выбор стандарта зависит от конкретных требований проекта.
Механические свойства трубок API 5CT J55
|
Стандарт обсадных труб API 5CT |
Тип обсадной трубы API 5CT |
Прочность на растяжение обсадных труб API 5CT |
API 5CT Предел текучести обсадных труб |
Твердость обсадных труб по API 5CT |
|
API СПЕЦ 5CT |
J55 |
≥517 |
379 ~ 552 |
- |
|
K55 |
≥517 |
≥655 |
- |
|
|
N80 |
≥689 |
552 ~ 758 |
- |
|
|
L80 (13Cr) |
≥655 |
552 ~ 655 |
≤241HB |
|
|
P110 |
≥862 |
758 ~ 965 |
Цветовой код стали для бесшовных труб из углеродистой стали API 5CT класса J55
|
Имя и фамилия |
J55 |
K55 |
N80−1 |
N80-Q |
L80−1 |
P110 |
|
Кожух |
ярко-зеленая полоса |
две ярко-зеленые полосы |
ярко-красная полоса |
ярко-красная полоса + зеленая полоса |
красная полоса + коричневая полоса |
яркая белая полоса |
|
Связь |
вся зеленая муфта + белая полоса |
вся зеленая муфта |
вся красная муфта |
вся красная муфта + зеленая полоса |
вся красная муфта + коричневая полоса |
полностью белая муфта |
Характеристики API 5CT класса J55
Сварные трубы
Материал / Марка стали:
Кастинг: Дж55, К55, Н80, Л80
НКТ: Дж55, К55, Н80, Л80, Х40
Спецификации: добыча нефти
Размер (мм):
Кастинг: OD48.3 ~ 273 x WT2.77 ~ 11.43
НКТ: OD48.3 ~ 273 x WT2.77 ~ 11.43
Бесшовные трубы
Материал / Марка стали:
Кастинг: Дж55, К55, Н80, Л80, П110
НКТ:Дж55, К55, Н80, Л80, Х40
Спецификации: добыча нефти
Размер (мм):
Кастинг:OD114 ~ 219 x WT5.2 ~ 22.2
НКТ:OD48.3 ~ 114.3 x WT3.2 ~ 16
Характеристики API SPEC 5L
Сварные трубы
Стандарт: API SPEC 5L
Марка материала/стали: A, B, X42, X46, X52, X56, X60, X65, X70, PSL1/PSL2
Применение: транспортировка воды, нефти/нефти, газа, других жидкостей
Размер:
ERW: 8″ -24′
LSAW: 16″-64″
SSAW: 8″-100″
Формовка: JCOE UOE RBE
Толщина стенки: Sch20, Sch30,Sch40,Sch80,Sch160,Sch STD
Покрытие: голое, черное, 3PE/2PE, FBE/2FBE, 3PP
Бесшовные трубы
Стандарт: API SPEC 5L
Марка материала/стали: A, B, X42, X46, X52, X56, X60, X65, X70, X80, PSL1/PSL2
Применение: транспортировка воды, нефти/нефти, газа, другой жидкости
Размер: 1/ 4″-24′
Толщина стенки: Sch20, Sch30,Sch40,Sch80,Sch160,Sch STD
Покрытие: Черное, 3PE/2PE, FBE/2FBE, 3PP
Стандарт: API SPEC 7 11B 11E
Характеристики ASTM/ASME
Сварные трубы
Стандарт: ASTM A135
Материал/класс стали: A, B
Применение: ERW/электросварные стальные трубы
Размер (мм): OD42,2~114,3 x WT2,11~2,63
Стандарт: ASTM A53
Марка материала/стали: A, B
Применение: Стальные трубы ERW и горячеоцинкованные
Размер (мм): OD21.3~273 x WT2.11~12.7
Отделка: Черная, горячеоцинкованная
Стандарт: ASTM A252
Материал/марка стали: Gr2, Gr3
Применение: трубы для забивки
свай .
Стандарт: ASTM A500
Материал/марка стали: Углеродистая сталь
Применение1: Трубы общего конструкционного назначения
Размер1(мм): Внешний диаметр 21,3~273 x WT2,11~12,7
Применение2: Квадратные трубы общего конструкционного назначения
Размер2(мм): 25×25 ~160×160 x WT1.2~8.0
Бесшовные трубы
Стандарт: ASTM A53/A53M
Марка материала/стали: GR. A, GR. B, GR. C
Применение: Транспортировка воды, нефти, газа и других распространенных жидкостей
Размер (мм): OD10,3~1200 x WT1,0~ 150
Отделка: Черное и горячее цинкование
Стандарт: ASTM A106/A53M/ASME SA106
Материал/марка стали: GR. B, GR. C
Применение: для работы в условиях высоких температур
Размер (мм): OD10,3~1200 x WT1.0~150
Стандарт: ASTM A179/A53M/ASME SA179
Материал/марка стали: Низкоуглеродистая сталь
Применение: Бесшовная холоднотянутая низкоуглеродистая сталь для труб теплообменника и конденсатора
Размер (мм): Внешний диаметр 10,3~426 x WT1,0~36
Стандарт: ASTM A192/A192M/ASME SA192
Материал/марка стали: Низкоуглеродистая сталь
Применение: Котельные трубы высокого давления
Размер (мм): OD10,3~426 x WT1,0~ 36
Стандарт: ASTM A199/A199M
Марка материала/стали: T5, T22
Применение: Трубы теплообменника и конденсатора из бесшовной холоднотянутой промежуточной легированной стали
Размер (мм): OD10.3~426 x WT1.0~36
Стандарт: ASTM A210 /A210M
Материал/марка стали: A1, C
Применение: бесшовные трубы котла и пароперегревателя из среднеуглеродистой стали
Размер (мм): OD10.3~426 x WT1.0~36
Стандарт: ASTM A213/A213M
Материал/марка стали: T5, T9, T11, T12, T22, T91
Применение: Трубы котлов, пароперегревателей и теплообменников из бесшовных ферритных и аустенитных легированных сталей
Размер (мм): OD10,3~426 x WT1. 0~36
Стандарт: ASTM A333
Марка материала/стали: Gr1, Gr3, Gr6
Применение: Бесшовные углеродистые и легированные стали для механических труб
Размер: ¼″~42″ x SCH20~XXS
Стандарт: ASTM A334
Марка материала/стали: Gr1, Gr6
Применение: для использования при низких температурах
Размер: ¼″~4″ x SCH20~SCH80
Стандарт: ASTM A556
Материал/марка стали: A2, B2
Применение: бесшовные холоднотянутые трубы нагревателя питательной воды из углеродистой стали
Размер (мм): OD10.3~426 x WT1.0~36
Характеристики DIN/German Standard
Углеродные сварные трубы
Сварные трубы: DIN 244O
Стандарт: DIN 244O
Материал/марка стали: Углеродистая сталь
Применение: Стальные трубы с резьбой
Размер (мм): OD21~164 x WT2,65~4,85
Покрытие: Горячее цинкование погружением
Углеродные бесшовные трубы
Бесшовные трубы: DIN 17 175 DIN 2319 DIN 1629 DIN 2440 DIN 2393
Стандарт: DIN 17 175
Материал/марка стали: St35.8,St45.8, 10CrMo910, 15Mo3, 13CrMo44, STPL340, STB410, STB510, WB36
Применение: для повышенных температур
Размер (мм): OD10~762 x WT1.0~120
Стандарт: DIN 2319
Материал/марка стали: ST35, ST37,ST37.4,ST45,ST52,ST52.4
Применение: Используется в гидравлических системах, автомобилях, локомотивах и военной промышленности
Размер (мм): OD4~190 x WT0.5~ 15
Состояние материала: NBK (+N), GBK (+A), BK (+C), BKW (+LC), BKS (+SR).
Стандарт: DIN 1629
Материал/марка стали: St37.0, St44.0, St52.0
Применение: Используется в производстве трубопроводов, сосудов, оборудования, трубной арматуры и стальных конструкций.
Размер (мм): OD (10,2 ~ 219,1 мм) x WT (1,6 ~ 45 мм)
Стандарт: DIN 2440
Материал/марка стали: St33.2
Применение: Резьбовые стальные трубы
Размер (мм): OD13,5~165,1 x WT1,8~4,85
Покрытие: Горячее цинкование
Стандарт: DIN 2393
Материал/марка стали: RSt34−2, RSt37−2, RSt44−2,St52
Применение: для конструкционного назначения
Размер (мм): OD16~426 x WT1.0~36
Характеристики BS/British Standard
Сварная труба из углеродистой стали
Сварные трубы: BS 1387
Стандарт: BS 1387
Материал/марка стали: Углеродистая сталь
Применение: Стальные трубы с резьбой и раструбом
Размер (мм): Внешний диаметр 21,4~113,9 x WT2~3,6
Покрытие: Горячее цинкование
Углеродная бесшовная труба
Бесшовные трубы: BS 970 BS 3059
Стандарт: BS 970 Материал /
марка стали:
Углеродистая сталь
Стандарт: BS 3059
Материал/марка стали: 360, 410, 440, 460, 490
Применение: для котлов и теплообменников
Размер (мм): OD10~762 x WT1.0~120
Характеристики EN/European Standard
Стандарт: Европейский 39
Материал/марка стали: Углеродистая сталь
Применение: Трубы для строительных лесов
Размер (мм): OD48.3 x WT3.2~4
Бесшовные трубы из углеродистой стали
Стандарт: Европейский 10 297−1
Материал/марка стали: E235, E275, E315, E355
Применение: Для изготовления трубопроводов, сосудов, оборудования, трубной арматуры и стальных конструкций
Размер (мм): Внешний диаметр (21,3~219 мм) x ВЕС (2~60мм)
Стандарт: Европейский 10 210−1
Материал/марка стали: S235JRH, S275JOH, S275J2H, S355J2OH, S355J2H, S355K2H
Применение: Для изготовления трубопроводов, сосудов, оборудования, трубной арматуры и стальных конструкций
Размер (мм): Внешний диаметр (21,3−219 мм)) х ВТ (2~60 мм)
Стандарт: Европейский 10 305−1
Марка материала/стали: E215, E235, E355, E255, E410
Применение: Используется в гидравлических системах, автомобилях, локомотивах и военной промышленности
Размер (мм): OD (4~190 мм) x WT (0,5~ 15мм)
Характеристики JIS/Japanese Standard
Стандарт: JIS G3452
Материал/марка стали: Углеродистая сталь
Применение: для обычных
труб
Стандарт: JIS G3454
Материал/марка стали: Углеродистая сталь
Применение: для работы под давлением
Размер (мм): OD21,7~216,3 x WT2,8~7,1
Стандарт: JIS G8305
Материал/марка стали: G16~G104, C19~C75, E19~E75
Применение: Жесткие стальные трубы
Размер (мм): OD 21~113,4 x WT1,2~3,5
Стандарт: JIS G3466
Материал/марка стали: Углеродистая сталь
Применение: Прямоугольные трубы для общей конструкции
Размер (мм): 16×16~150×150×0,7~6
Стандарт: JIS G3445 — труба из углеродистой стали для механической конструкции.
Материал/марка стали: углеродистая сталь
